产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|

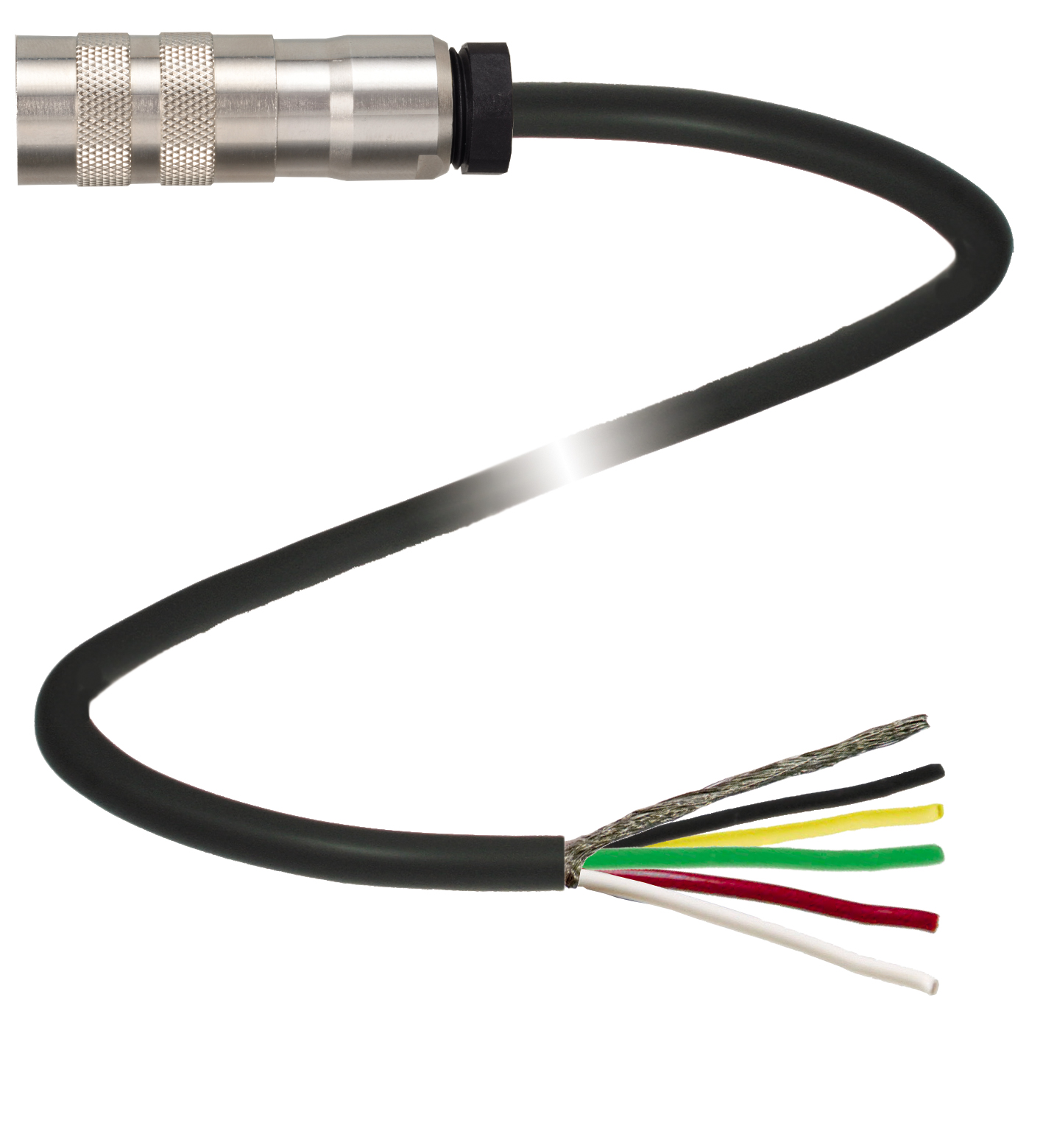

| 连接插座结构类型M16样式直型锁定螺钉连接针脚数6 | 连接插座结构类型M16样式直型锁定螺钉连接针脚数6 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 插座 |
| 结构类型 | M16 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |

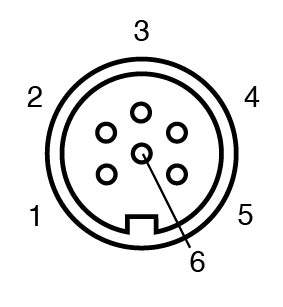

| 针脚数 | 6 |
| 连接 | 电缆尾部 |
| 工作电压 | 250 V |
| 工作电流 | 5 A |
| 防护等级 | EN 60529 |
| 环境温度 | 环境温度 |
| 插塞式连接器-30 ... 95 °C (-22 ... 203 °F)固定缆线-25 ... 80 °C (-13 ... 176 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F) | 插塞式连接器-30 ... 95 °C (-22 ... 203 °F)固定缆线-25 ... 80 °C (-13 ... 176 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F) |
| 污染程度 | 1 |
| 插塞式连接器 | -30 ... 95 °C (-22 ... 203 °F) |
| 固定缆线 | -25 ... 80 °C (-13 ... 176 °F) |
| 柔性电缆 | -5 ... 80 °C (23 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,8 Nm工具安装交叉影线滚花配接次数min. 500屏蔽屏蔽连接至连接器 | 拧紧扭矩0,8 Nm工具安装交叉影线滚花配接次数min. 500屏蔽屏蔽连接至连接器 |
| 防护等级 | IP67 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径5,6 mm弯曲半径≥ 35 mm护套颜色黑色（与 RAL 9005 相似）芯数5线芯横截面积0,38 mm2芯颜色1 号芯： 绿色 2 号芯： 白色 3 号芯： 黄色 4 号芯： 红色 5 号芯： 黑色屏蔽镀锡铜丝编织，80 % 覆盖率长度L5 m电缆代码Li Y 5 x 0.38 | 护套直径5,6 mm弯曲半径≥ 35 mm护套颜色黑色（与 RAL 9005 相似）芯数5线芯横截面积0,38 mm2芯颜色1 号芯： 绿色 2 号芯： 白色 3 号芯： 黄色 4 号芯： 红色 5 号芯： 黑色屏蔽镀锡铜丝编织，80 % 覆盖率长度L5 m电缆代码Li Y 5 x 0.38 |
| 质量 | 349 g |
| 拧紧扭矩 | 0,8 Nm |
| 工具安装 | 交叉影线滚花 |
| 配接次数 | min. 500 |
| 屏蔽 | 屏蔽连接至连接器 |
| 护套直径 | 5,6 mm |
| 弯曲半径 | ≥ 35 mm |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 5 |
| 线芯横截面积 | 0,38 mm2 |
| 芯颜色 | 1 号芯： 绿色 2 号芯： 白色 3 号芯： 黄色 4 号芯： 红色 5 号芯： 黑色 |
| 屏蔽 | 镀锡铜丝编织，80 % 覆盖率 |
| 长度 | 5 m |
| 电缆代码 | Li Y 5 x 0.38 |
| 插塞式连接器 | 插塞式连接器 |
| 主体铜锌合金，镀镍接触表面银 | 主体铜锌合金，镀镍接触表面银 |
| 电缆 | 电缆 |
| 护套PVC磁芯绝缘PVC | 护套PVC磁芯绝缘PVC |
| 主体 | 铜锌合金，镀镍 |
| 接触表面 | 银 |
| 护套 | PVC |
| 磁芯绝缘 | PVC |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
