产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

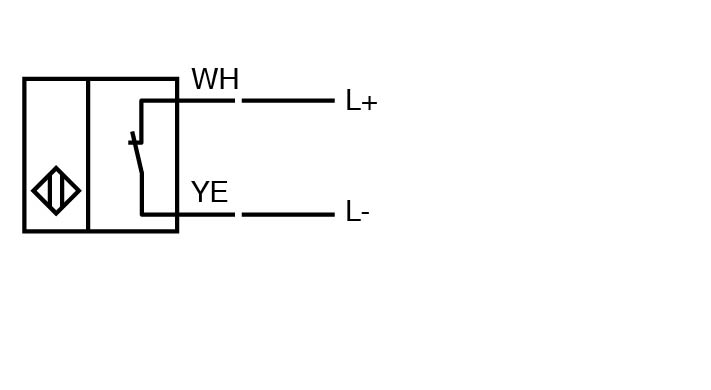

| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 5 mm |
| 安装 | 齐平 |
| 确保操作距离 | 0 ... 4,05 mm |
| 衰减系数 rAl | 0,3 |
| 衰减系数 rCu | 0,2 |
| 衰减系数 r304 | 0,7 |
| 输出类型 | 2 线 |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 开关频率 | 0 ... 500 Hz |
| 短路保护 | 是 |
| 电流消耗 | 电流消耗 |
| 未检测到测量板min. 2,2 mA检测到测量板≤ 1 mA | 未检测到测量板min. 2,2 mA检测到测量板≤ 1 mA |
| 未检测到测量板 | min. 2,2 mA |
| 检测到测量板 | ≤ 1 mA |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 标准 | EN IEC 60947-5-2 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 110 °C (-4 ... 230 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 不锈钢 |
| 感应面 | 陶瓷 |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径4 mm ± 0,2 mm弯曲半径> 7,5 x 缆线直径材料FEP颜色白色芯数2线芯横截面积0,355 mm2长度L3 m | 导线端箍是电缆直径4 mm ± 0,2 mm弯曲半径> 7,5 x 缆线直径材料FEP颜色白色芯数2线芯横截面积0,355 mm2长度L3 m |

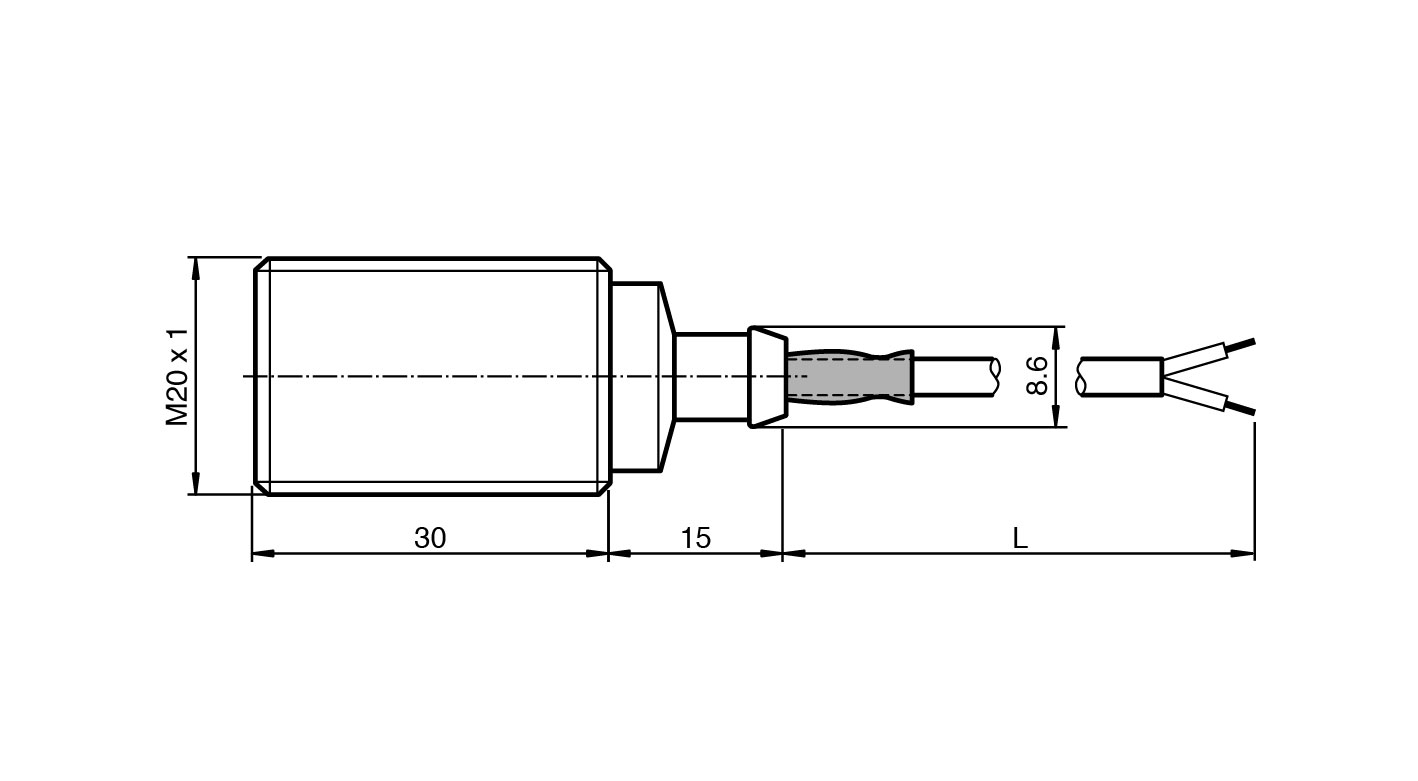

| 尺寸 | 尺寸 |
| 高度30 mm直径20 mm | 高度30 mm直径20 mm |
| 导线端箍 | 是 |
| 电缆直径 | 4 mm ± 0,2 mm |
| 弯曲半径 | > 7,5 x 缆线直径 |
| 材料 | FEP |
| 颜色 | 白色 |
| 芯数 | 2 |
| 线芯横截面积 | 0,355 mm2 |
| 长度 | 3 m |
| 高度 | 30 mm |
| 直径 | 20 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
