TECHNICAL DATA
规格参数
环境条件
| 工作温度 | -30 ... 120 °C (-22 ... 248 °F) |
|---|---|

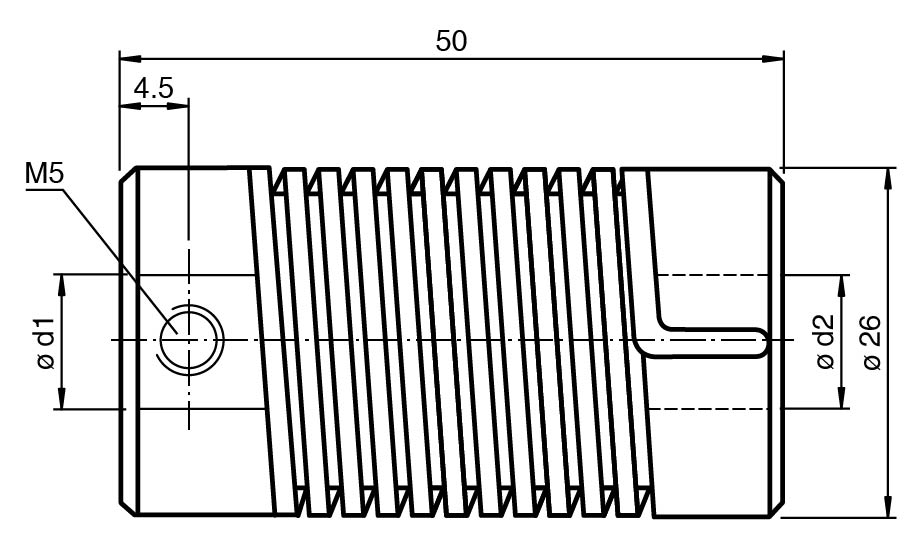

| 轴直径 | d1 = 10 mm ， d2 = 12,7 mm |
| 材料 | 材料 |
| 弹簧弹簧钢，镀镍端件压铸锌 | 弹簧弹簧钢，镀镍端件压铸锌 |
| 质量 | 100 g |
| 旋转速度 | 最大 3000 min |
| 最大扭矩 | 1,5 Nm |
| 紧固螺丝的紧固扭矩 | 1,2 Nm |
| 径向偏移 | 最大 ± 1,5 mm |
| 轴向偏移 | 最大 ± 1 mm |
| 角度误差 | 最大 ± 5 ° |
| 扭转角 | 扭矩为 0,75 Nm 传动轴视图 |
| 顺时针旋转方向40 °逆时针旋转方向60 ° | 顺时针旋转方向40 °逆时针旋转方向60 ° |
| 惯性力矩 | 95 kg m2 x 10-7 |
| 安装 | 夹紧螺丝 M5 x 6，DIN 916 |
| 夹紧螺丝的拧紧扭矩 | 最大 3 Nm |
| 弹簧 | 弹簧钢，镀镍 |
| 端件 | 压铸锌 |
| 顺时针旋转方向 | 40 ° |
| 逆时针旋转方向 | 60 ° |
