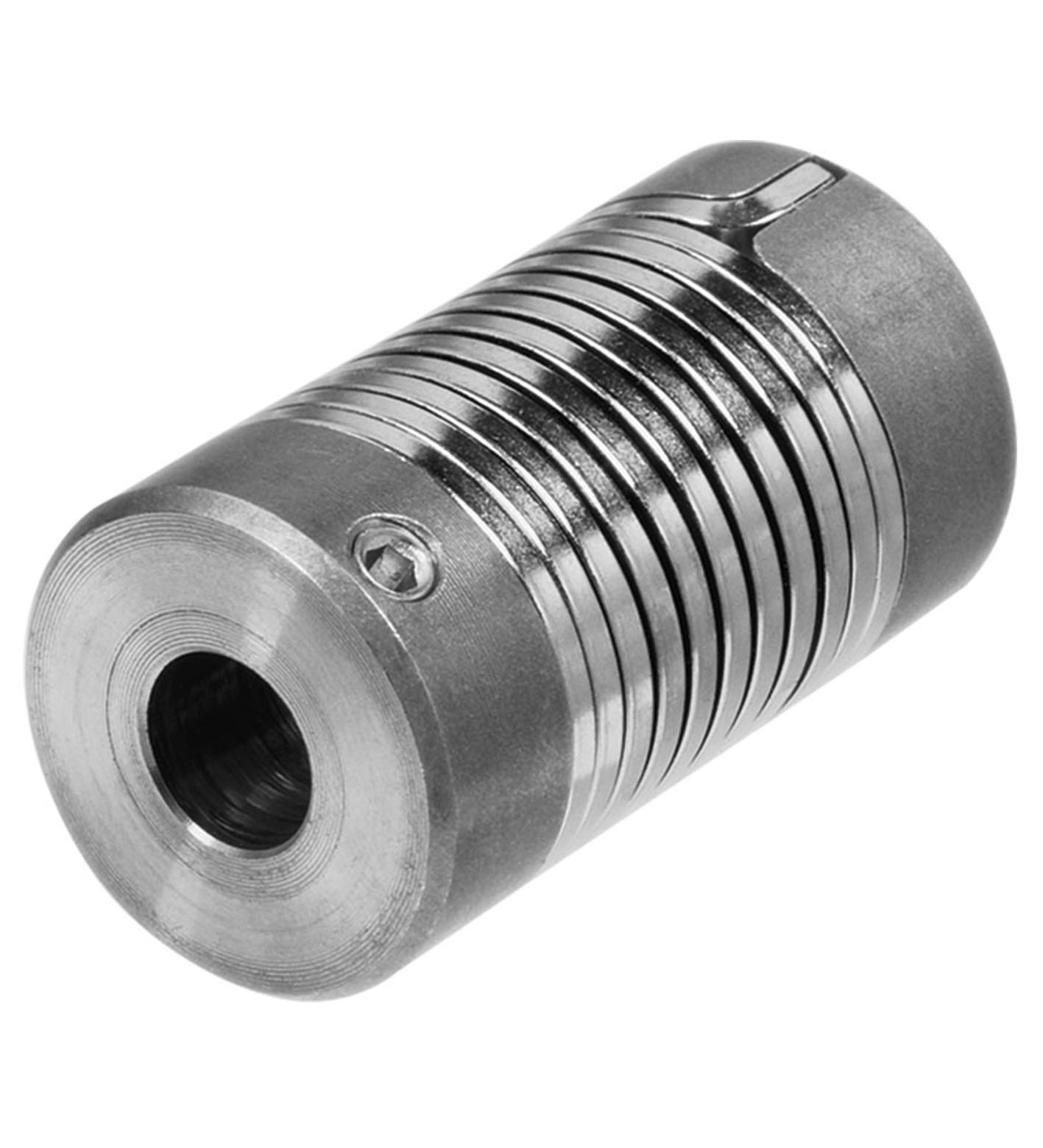

9401 10*12,7 Set Screw 120°

9401 10*12,7 Set Screw 120° 联轴器

订货号: 266170
产品分类: 附件

弹簧钢联轴器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

环境条件

工作温度	-30 ... 120 °C (-22 ... 248 °F)
轴直径	d1 = 10 mm ， d2 = 12,7 mm
材料	材料
弹簧弹簧钢，镀镍端件压铸锌	弹簧弹簧钢，镀镍端件压铸锌
质量	100 g
旋转速度	最大 3000 min
最大扭矩	1,5 Nm
紧固螺丝的紧固扭矩	1,2 Nm
径向偏移	最大 ± 1,5 mm
轴向偏移	最大 ± 1 mm
角度误差	最大 ± 5 °
扭转角	扭矩为 0,75 Nm 传动轴视图
顺时针旋转方向40 °逆时针旋转方向60 °	顺时针旋转方向40 °逆时针旋转方向60 °
惯性力矩	95 kg m2 x 10-7

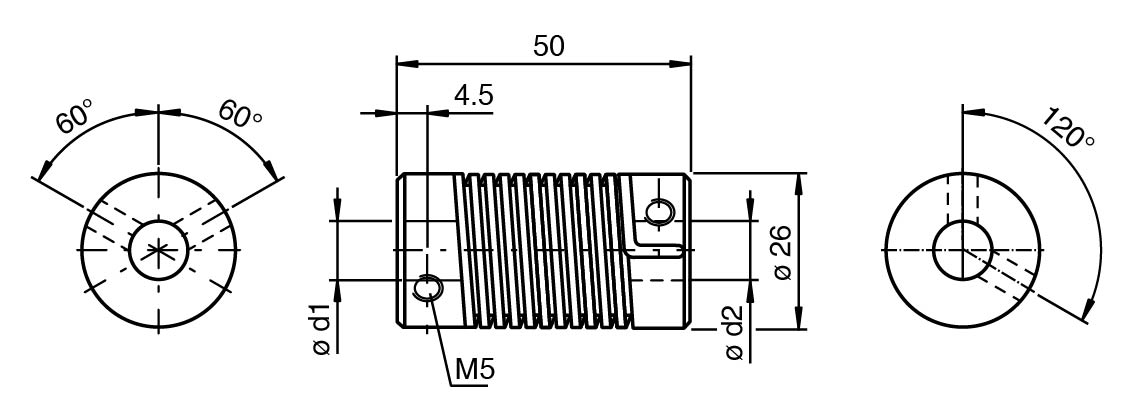

安装	夹紧螺丝 M5 x 6，DIN 916 ，弯型支架 120°
夹紧螺丝的拧紧扭矩	最大 3 Nm
弹簧	弹簧钢，镀镍
端件	压铸锌
顺时针旋转方向	40 °
逆时针旋转方向	60 °
