产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
环境条件
| 工作温度 | -30 ... 80 °C (-22 ... 176 °F) |
|---|---|

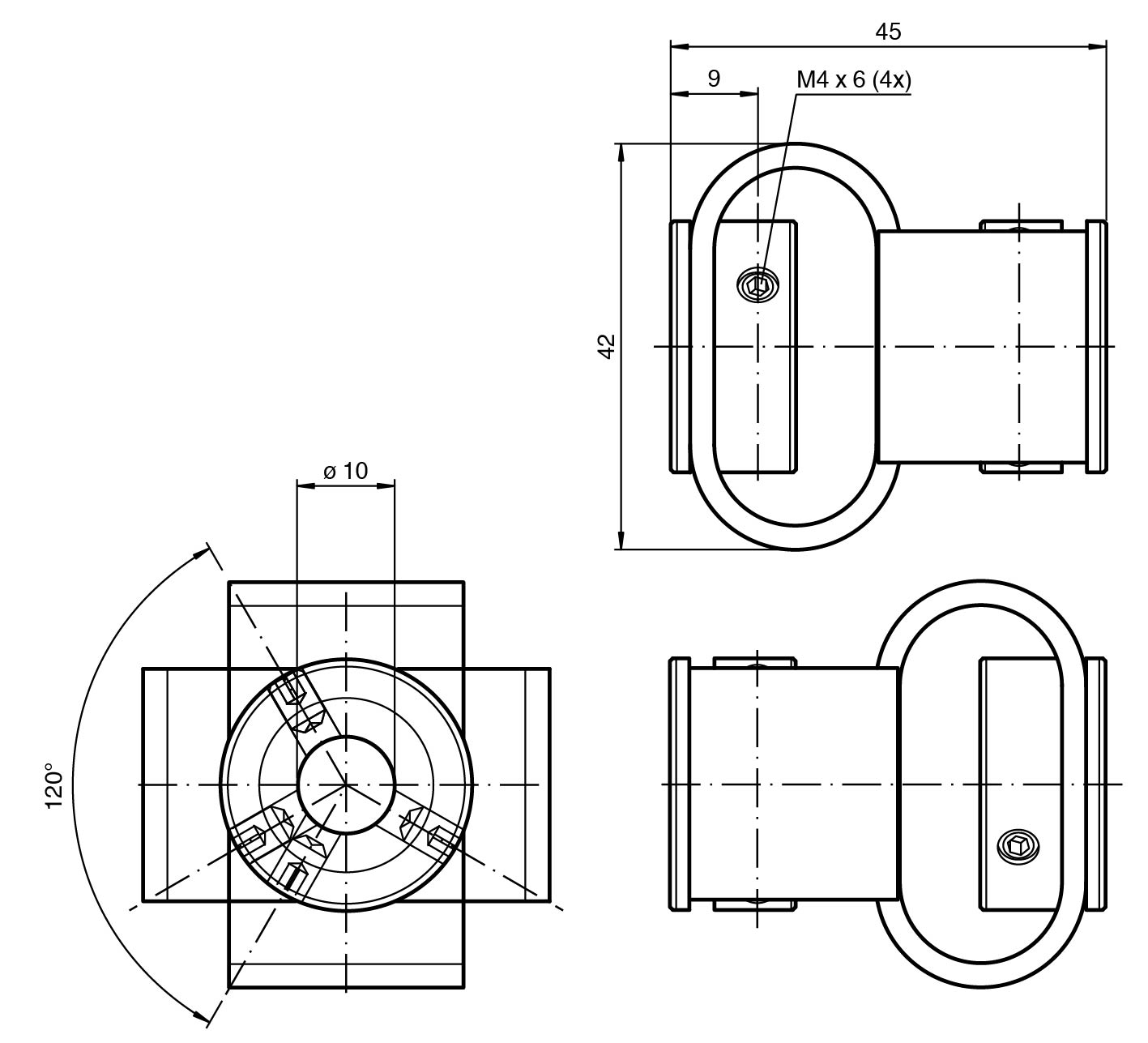

| 轴直径 | 10 mm |
| 材料 | 材料 |
| 紧固件聚氨酯端件镀锌钢 | 紧固件聚氨酯端件镀锌钢 |
| 质量 | 85 g |
| 旋转速度 | 最大 3000 min |
| 最大扭矩 | 2 Nm |
| 径向偏移 | 最大 ± 3 mm |
| 轴向偏移 | 最大 ± 4 mm |
| 角度误差 | 最大 ± 12 ° |
| 扭转弹簧刚度 | 28 Nm / 拉德 |
| 径向弹簧刚度 | 7 N / mm |
| 惯性力矩 | 106 kg m2 x 10-7 |
| 安装 | 夹紧螺丝 M4 x 6，DIN 916 |
| 夹紧螺丝的拧紧扭矩 | 最大 1 Nm |
| 紧固件 | 聚氨酯 |
| 端件 | 镀锌钢 |
DOCUMENTS & DOWNLOADS
资料与附件
STP 三维图纸
3-D
已就绪 · 可下载下载文件
点击“三维预览”后按需加载图纸。
图纸暂时无法预览时，可通过上方资料链接重试或下载。
