TECHNICAL DATA
规格参数
环境条件
| 环境温度 | -30 ... 120 °C (-22 ... 248 °F) |
|---|---|

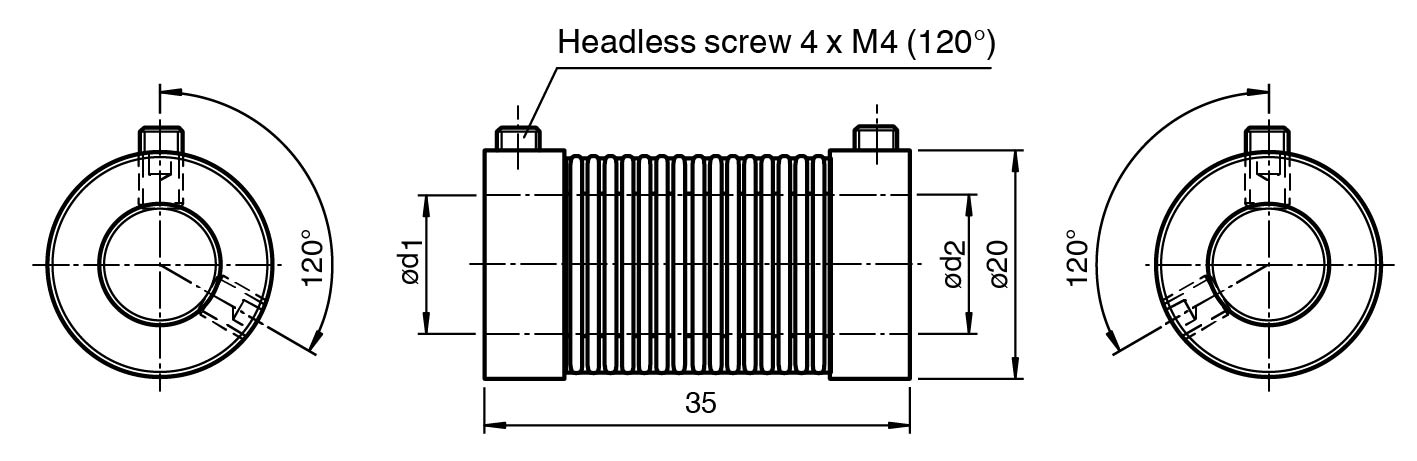

| 轴直径 | d1 = 6 mm ， d2 = 10 mm |
| 材料 | 材料 |
| 法兰氧化铝波纹管不锈钢 | 法兰氧化铝波纹管不锈钢 |
| 质量 | 大约 16 g |
| 旋转速度 | 最大 10000 min -1 |
| 最大扭矩 | 1 Nm |
| 紧固螺丝的紧固扭矩 | 1,5 Nm |
| 径向偏移 | 最大 ± 0,3 mm |
| 轴向偏移 | 最大 ± 0,5 mm |
| 角度误差 | 最大 ± 4 ° |
| 扭转弹簧刚度 | 140 Nm / 拉德 |
| 径向弹簧刚度 | 10 N / mm |
| 惯性力矩 | 9 g cm2 |
| 法兰 | 氧化铝 |
| 波纹管 | 不锈钢 |
