产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

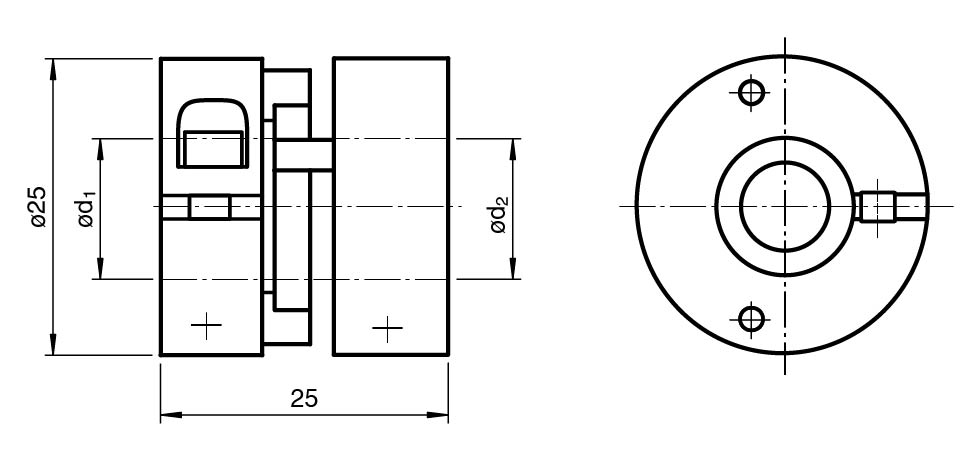

机械规格
| 轴直径 | d1 = 12 mm ， d2 = 12 mm |
|---|---|
| 材料 | Delrin 107，AlMgSi1，带硬涂层 |
| 质量 | 25 g |
| 旋转速度 | 最大 15000 min -1 |
| 最大扭矩 | 1 Nm |
| 紧固螺丝的紧固扭矩 | 1,3 Nm |
| 径向偏移 | 最大 ± 0,5 mm |
| 轴向偏移 | 最大 ± 0,3 mm |
| 角度误差 | 最大 ± 1,5 ° |
| 抗扭刚度 | 50 Nm / 拉德 |
| 惯性力矩 | 20 kg m2 x 10-7 |
| 安装 | 夹紧法兰 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
