TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|

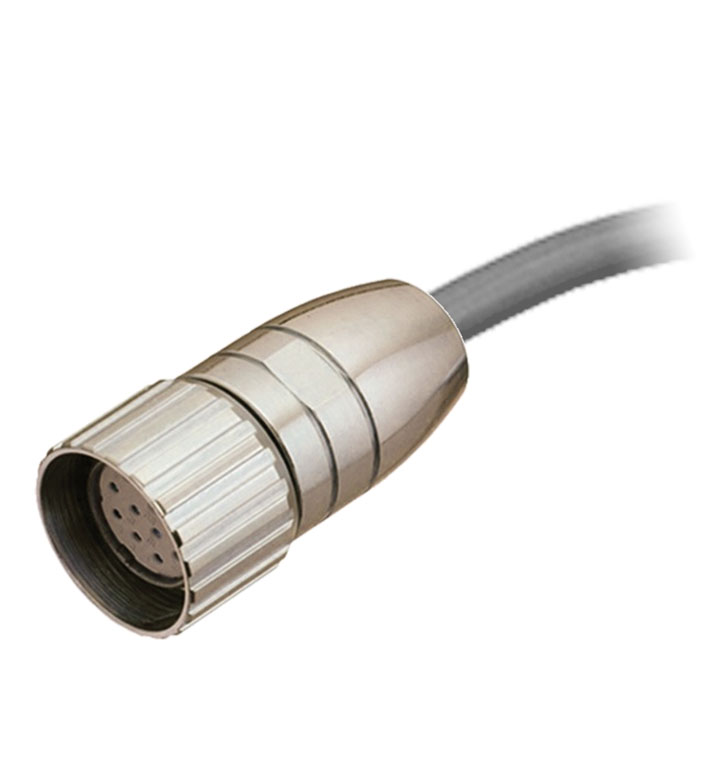

| 连接插座结构类型M23样式直型锁定螺钉连接针脚数12编码N 型 | 连接插座结构类型M23样式直型锁定螺钉连接针脚数12编码N 型 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 插座 |
| 结构类型 | M23 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 12 |
| 编码 | N 型 |
| 连接 | 电缆尾部 |
| 工作电压 | 最大 30 V DC |
| 测试电压 | 1200 V |
| 工作电流 | 最大 3 A |
| 体积电阻 | < 5 mΩ |
| 绝缘电阻 | min. 100 MΩ |
| 环境温度 | 环境温度 |
| 固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) | 固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) |
| 污染程度 | 3 |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -5 ... 70 °C (23 ... 158 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 防松弛集成工具安装直纹滚花配接次数min. 50屏蔽屏蔽连接至连接器防护等级IP67 | 防松弛集成工具安装直纹滚花配接次数min. 50屏蔽屏蔽连接至连接器防护等级IP67 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径7,1 mm弯曲半径浮动缆线：≥ 107 mm，固定缆线：≥ 43 mm护套颜色灰色（类似于 RAL 7032）芯数12线芯横截面积0,14 mm2芯颜色1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 7 芯： 未连接 8 芯：红色 红色 9 芯： 黑色 10 芯： 未连接 11 芯： 未连接 12 芯： 未连接内芯构造6 x 2 x 0.14 mm2 （双绞线） ， 整体屏蔽屏蔽镀锡铜丝编织，85 % 覆盖率长度L3 m电缆代码Li Y CY 6 x 2 x 0.14 | 护套直径7,1 mm弯曲半径浮动缆线：≥ 107 mm，固定缆线：≥ 43 mm护套颜色灰色（类似于 RAL 7032）芯数12线芯横截面积0,14 mm2芯颜色1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 7 芯： 未连接 8 芯：红色 红色 9 芯： 黑色 10 芯： 未连接 11 芯： 未连接 12 芯： 未连接内芯构造6 x 2 x 0.14 mm2 （双绞线） ， 整体屏蔽屏蔽镀锡铜丝编织，85 % 覆盖率长度L3 m电缆代码Li Y CY 6 x 2 x 0.14 |
| 防松弛 | 集成 |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 50 |
| 屏蔽 | 屏蔽连接至连接器 |
| 防护等级 | IP67 |

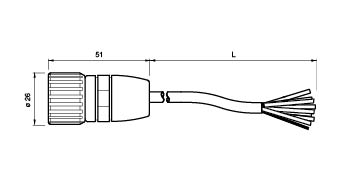

| 护套直径 | 7,1 mm |
| 弯曲半径 | 浮动缆线：≥ 107 mm，固定缆线：≥ 43 mm |
| 护套颜色 | 灰色（类似于 RAL 7032） |
| 芯数 | 12 |
| 线芯横截面积 | 0,14 mm2 |

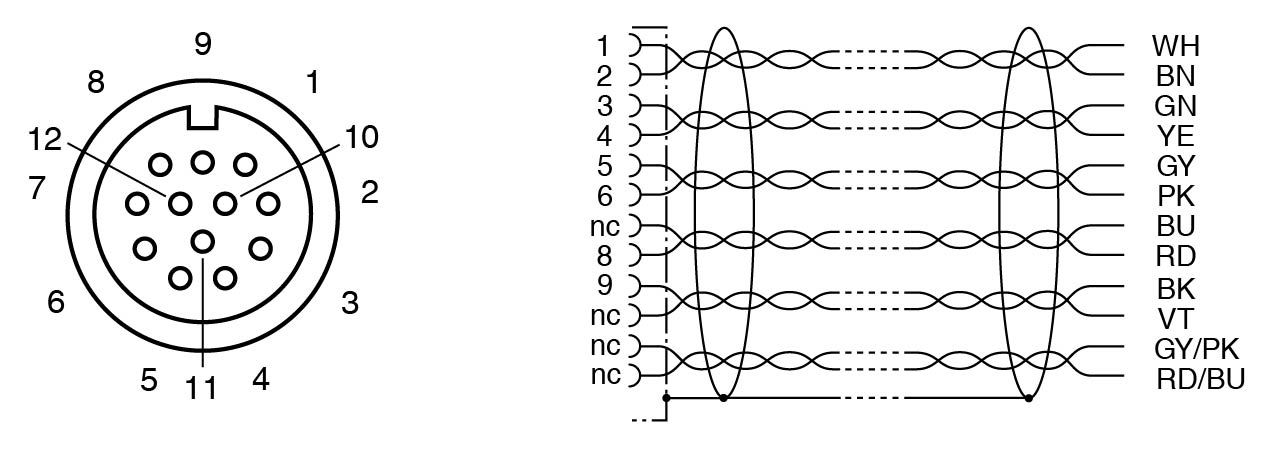

| 芯颜色 | 1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 7 芯： 未连接 8 芯：红色 红色 9 芯： 黑色 10 芯： 未连接 11 芯： 未连接 12 芯： 未连接 |
| 内芯构造 | 6 x 2 x 0.14 mm2 （双绞线） ， 整体屏蔽 |
| 屏蔽 | 镀锡铜丝编织，85 % 覆盖率 |
| 长度 | 3 m |
| 电缆代码 | Li Y CY 6 x 2 x 0.14 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍密封件NBR接触表面镀金 (Au) | 滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍密封件NBR接触表面镀金 (Au) |
| 电缆 | 电缆 |
| 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性 | 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | 锌压铸件，镀镍 |
| 密封件 | NBR |
| 接触表面 | 镀金 (Au) |
| 护套 | PVC |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PVC |
| 易燃性 | 阻燃性 |
