产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
环境条件
| 工作温度 | -30 ... 120 °C (-22 ... 248 °F) |
|---|---|

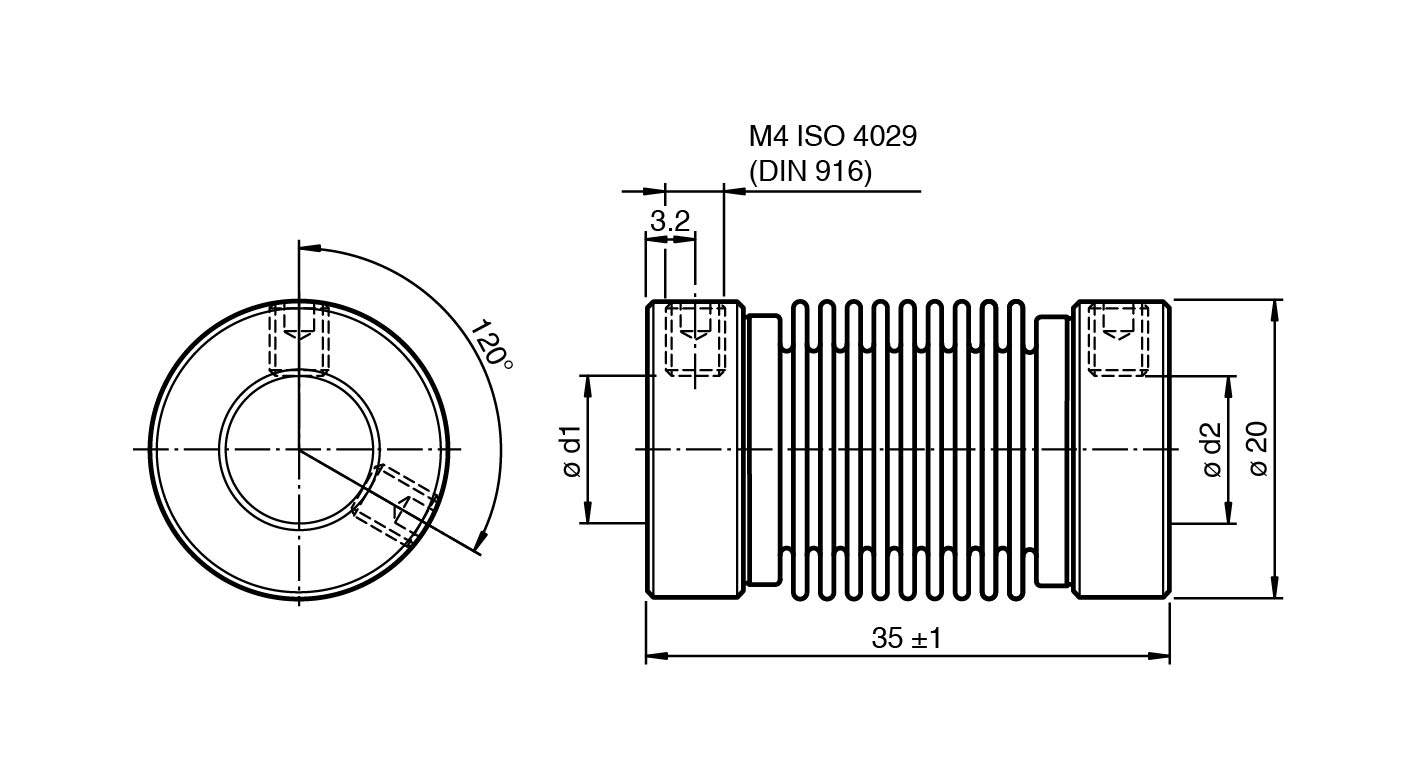

| 轴直径 | d1 = 12 mm ， d2 = 12 mm |
| 材料 | 不锈钢 1.4404 / AISI 316L |
| 质量 | 33 g |
| 旋转速度 | 最大 10000 min |
| 最大扭矩 | 1 Nm |
| 径向偏移 | 最大 ± 0,3 mm |
| 轴向偏移 | 最大 ± 0,5 mm |
| 角度误差 | 最大 ± 4 ° |
| 扭转弹簧刚度 | 140 Nm / 拉德 |
| 径向弹簧刚度 | 10 N / mm |
| 惯性力矩 | 20 g cm2 |
| 安装 | 夹紧螺丝 ， M4 DIN 916 |
| 夹紧螺丝的拧紧扭矩 | 最大 0,7 Nm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
