产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
环境条件
| 工作温度 | -40 ... 150 °C (-40 ... 302 °F) |
|---|---|

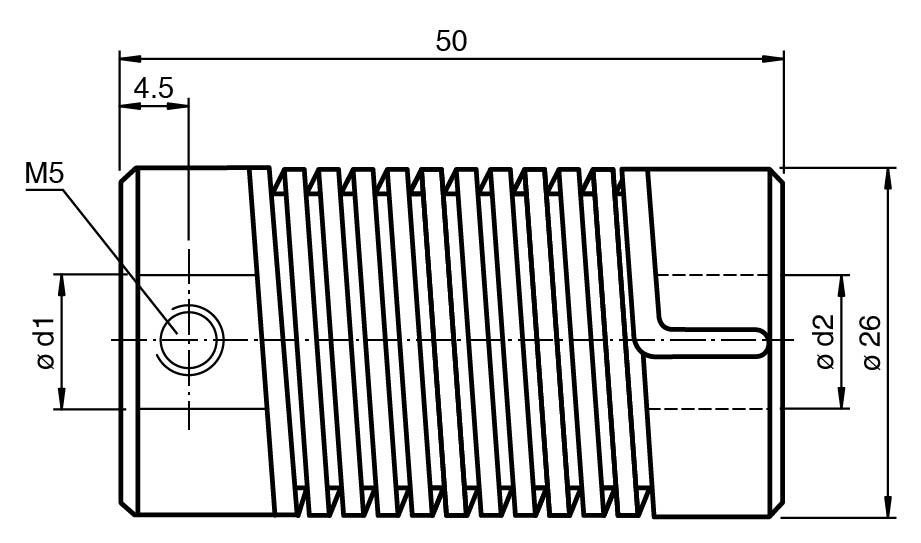

| 轴直径 | d1 = 6 mm ， d2 = 10 mm |
| 材料 | 材料 |
| 弹簧弹簧钢 (1.1200)，镀镍端件不锈钢 1.4305 / AISI 303 | 弹簧弹簧钢 (1.1200)，镀镍端件不锈钢 1.4305 / AISI 303 |
| 质量 | 130 g |
| 旋转速度 | 最大 3000 min |
| 最大扭矩 | 1,5 Nm |
| 紧固螺丝的紧固扭矩 | 1,2 Nm |
| 径向偏移 | 最大 ± 1,5 mm |
| 轴向偏移 | 最大 ± 1 mm |
| 角度误差 | 最大 ± 5 ° |
| 扭转角 | 扭矩为 0,75 Nm 传动轴视图 |
| 顺时针旋转方向40 °逆时针旋转方向60 ° | 顺时针旋转方向40 °逆时针旋转方向60 ° |
| 惯性力矩 | 129 kg m2 x 10-7 |
| 安装 | 夹紧螺丝 M5 x 6，DIN 916 |
| 夹紧螺丝的拧紧扭矩 | 最大 3 Nm |
| 弹簧 | 弹簧钢 (1.1200)，镀镍 |
| 端件 | 不锈钢 1.4305 / AISI 303 |
| 顺时针旋转方向 | 40 ° |
| 逆时针旋转方向 | 60 ° |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
