TECHNICAL DATA
规格参数
通用规格
| 最小检测范围 | 0 ...1500 mm，通过背景分析，500 ...1500 mm，通过背景抑制 |
|---|---|
| 最大检测范围 | 0 ...2500 mm，带背景分析功能，500 ...2500 mm，带背景抑制功能 |
| 光源 | 红外发光二极管 |
| 黑/白差 (6 %/90 %) | < 20 % 在 2000 mm 检测范围处 |
| 标记 | CE |
| 操作模式 | 在背景抑制/评估之间切换 |
| 光点直径 | 75 x 75 mm，在感应范围为 2000 mm 处 |
| MTTFd | 880 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 60 % |
| 功能指示灯 | 红色 LED |
| 控制元件 | 感应范围调节器，亮通/暗通转换开关，操作模式转换开关 背景抑制 / 背景分析 ; 左/右侧边缘监控调节器 |
| 工作电压 | 17 ... 30 V DC ， 18 ... 28 V AC |
| 空载电流 | < 100 mA |
| 开关类型 | 亮时接通/暗时接通转换开关 |
| 信号输出 | 继电器，1 个交流发电机 |
| 开关电压 | 最大 24 V DC ， 48 V AC |
| 开关电流 | ≤ 1 A |
| 开关电源 | 24 W / 55 VA |
| 响应时间 | 30 ms ，测试后 2 s |
| 指令符合性 | 指令符合性 |
| EMC 指令 2004/108/ECEN 61000-6-2:2005 EN 61000-6-3:2007 | EMC 指令 2004/108/ECEN 61000-6-2:2005 EN 61000-6-3:2007 |
| 符合标准 | 符合标准 |
| 标准EN 62471:2008 | 标准EN 62471:2008 |
| EMC 指令 2004/108/EC | EN 61000-6-2:2005 EN 61000-6-3:2007 |
| 标准 | EN 62471:2008 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| UN/ECE 法规第 10 (E1) 号 | 型式批准号： 047349 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 连接 | 螺丝接线端子 |

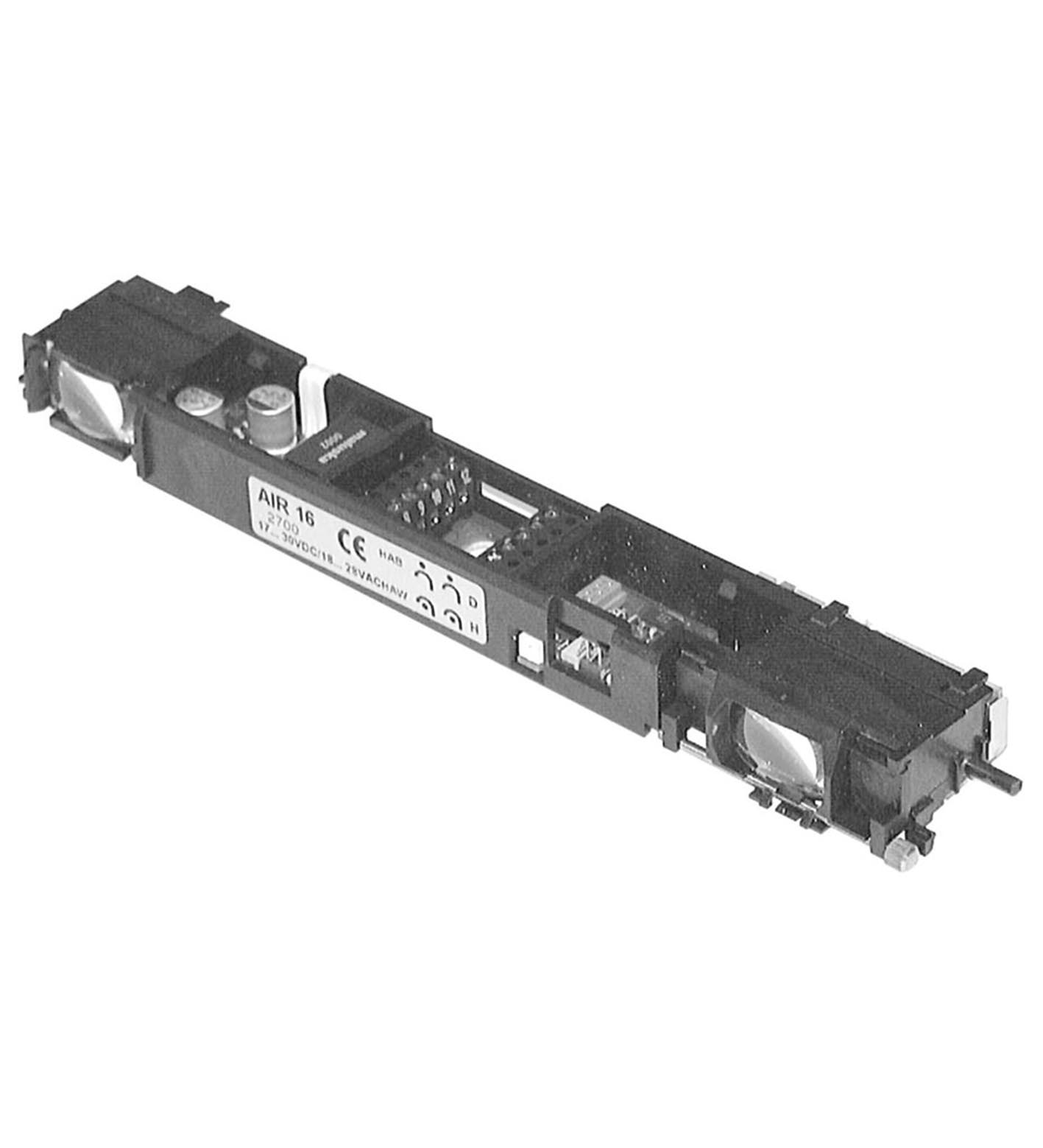

| 系列 | TopScan |
