TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 出厂设置： 1300 mm （可调） |
|---|---|
| 最小检测范围 | 200 ... 1300 mm |
| 最大检测范围 | 200 ... 2200 mm |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 |
| 黑/白差 (6 %/90 %) | ≤ 400 mm 当 Tw 1300 mm |
| 操作模式 | 背景抑制 |
| 光点直径 | 60 mm 当 Tw 1300 mm |
| 发散角 | 大约 2,6 ° |

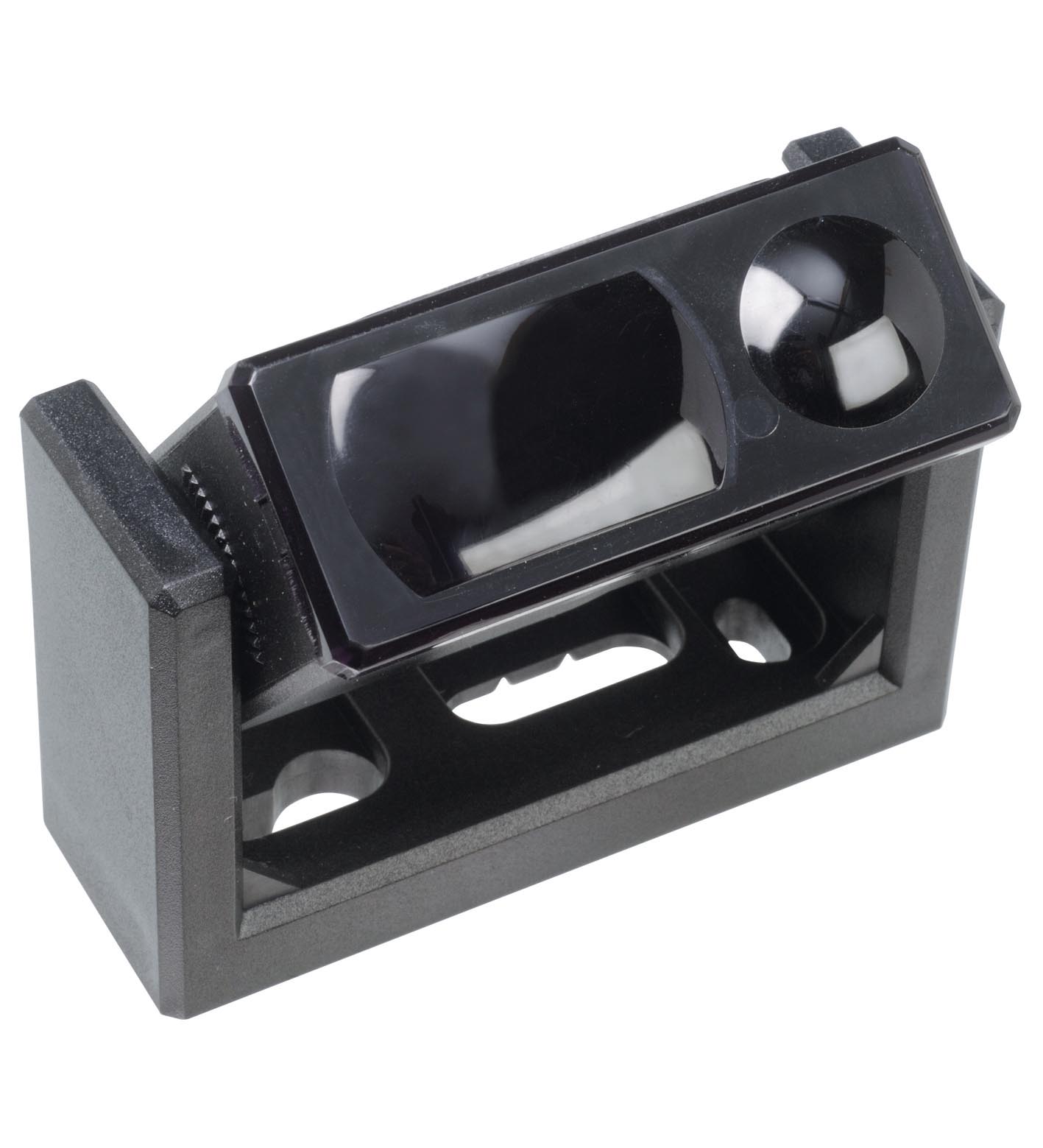

| 提供的附件 | 旋转支架、安装角钢、连接缆线 |
| MTTFd | 1420 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 红色 LED： 输出激活时亮起 |
| 控制元件 | 感应范围调节器 |
| 工作电压 | 12 ... 30 V DC / 18 ... 28 V AC |
| 空载电流 | < 50 mA |
| 开关类型 | 亮时接通 |
| 信号输出 | 继电器，1 个交流发电机 |
| 开关电压 | ≤ 48 V AC / DC |
| 开关电流 | ≤ 0,5 A AC / 1 A DC |
| 响应时间 | 大约 50 ms |
| 断电延时 | 大约 250 ms |
| 产品标准 | EN 60947-5-2 |
| 符合标准 | 符合标准 |
| 标准EN 60947-5-2 EN 61000-6-2（不包括 EN 61000-4-5）、EN 61000-4-11 EN 61000-6-3 | 标准EN 60947-5-2 EN 61000-6-2（不包括 EN 61000-4-5）、EN 61000-4-11 EN 61000-6-3 |
| 标准 | EN 60947-5-2 EN 61000-6-2（不包括 EN 61000-4-5）、EN 61000-4-11 EN 61000-6-3 |
| CE 符合性 | 是 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -20 ... 75 °C (-4 ... 167 °F) |
| 防护等级 | IP52 |
| 连接 | 插入式螺丝端子 （交货包装中包含 5 m 连接缆线） |
| 材料 | 材料 |
| 外壳ABS光学端面PMMA | 外壳ABS光学端面PMMA |
| 质量 | 50 g |

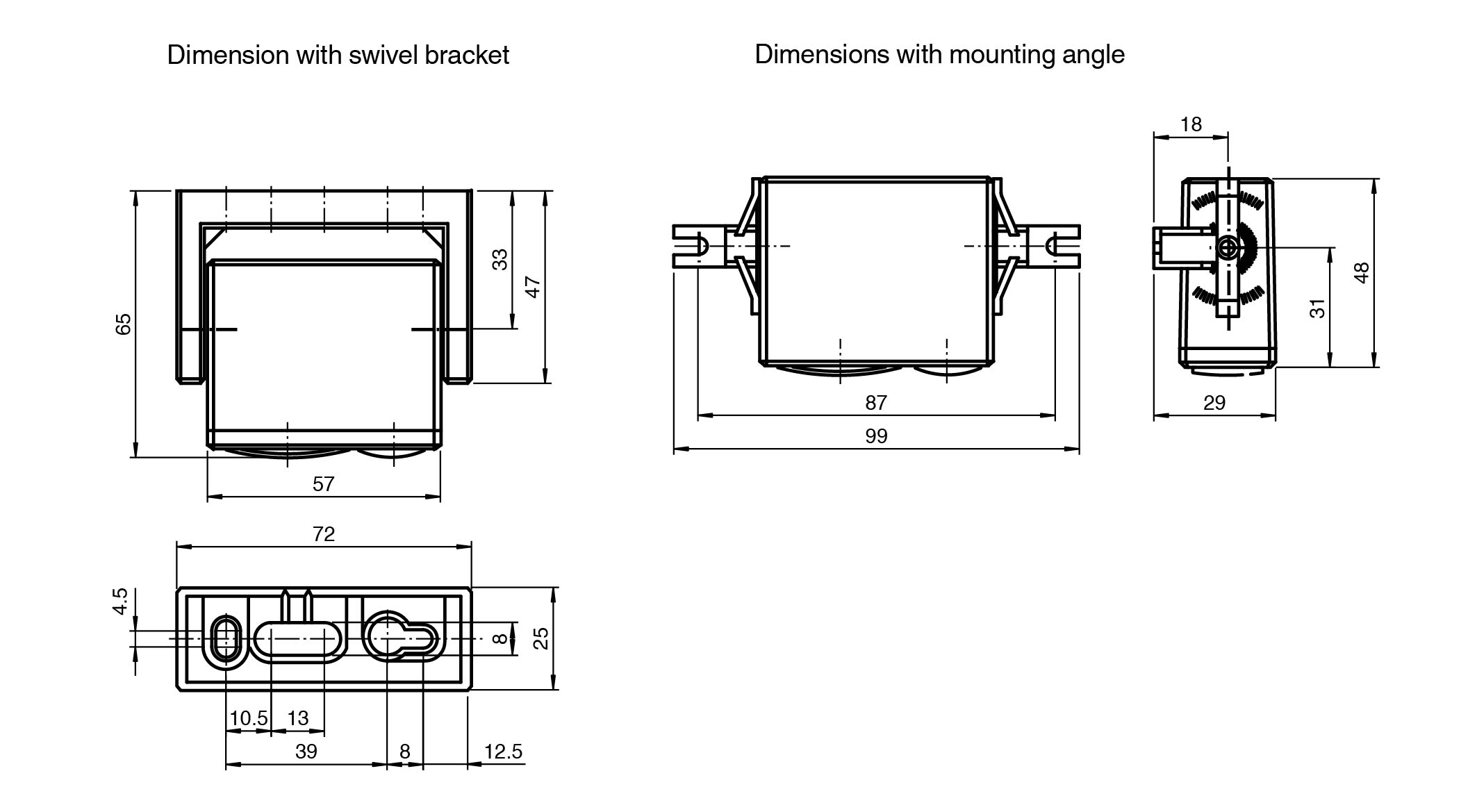

| 尺寸 | 尺寸 |
| 高度25 mm宽度68 mm深度49 mm | 高度25 mm宽度68 mm深度49 mm |
| 注意 | 安全保险丝 ≤ 315 mA（慢熔），符合 IEC 60127-2 Sheet 1 |
| 外壳 | ABS |
| 光学端面 | PMMA |
| 高度 | 25 mm |
| 宽度 | 68 mm |
| 深度 | 49 mm |
