倍加福

AIR30/32-UP-2493

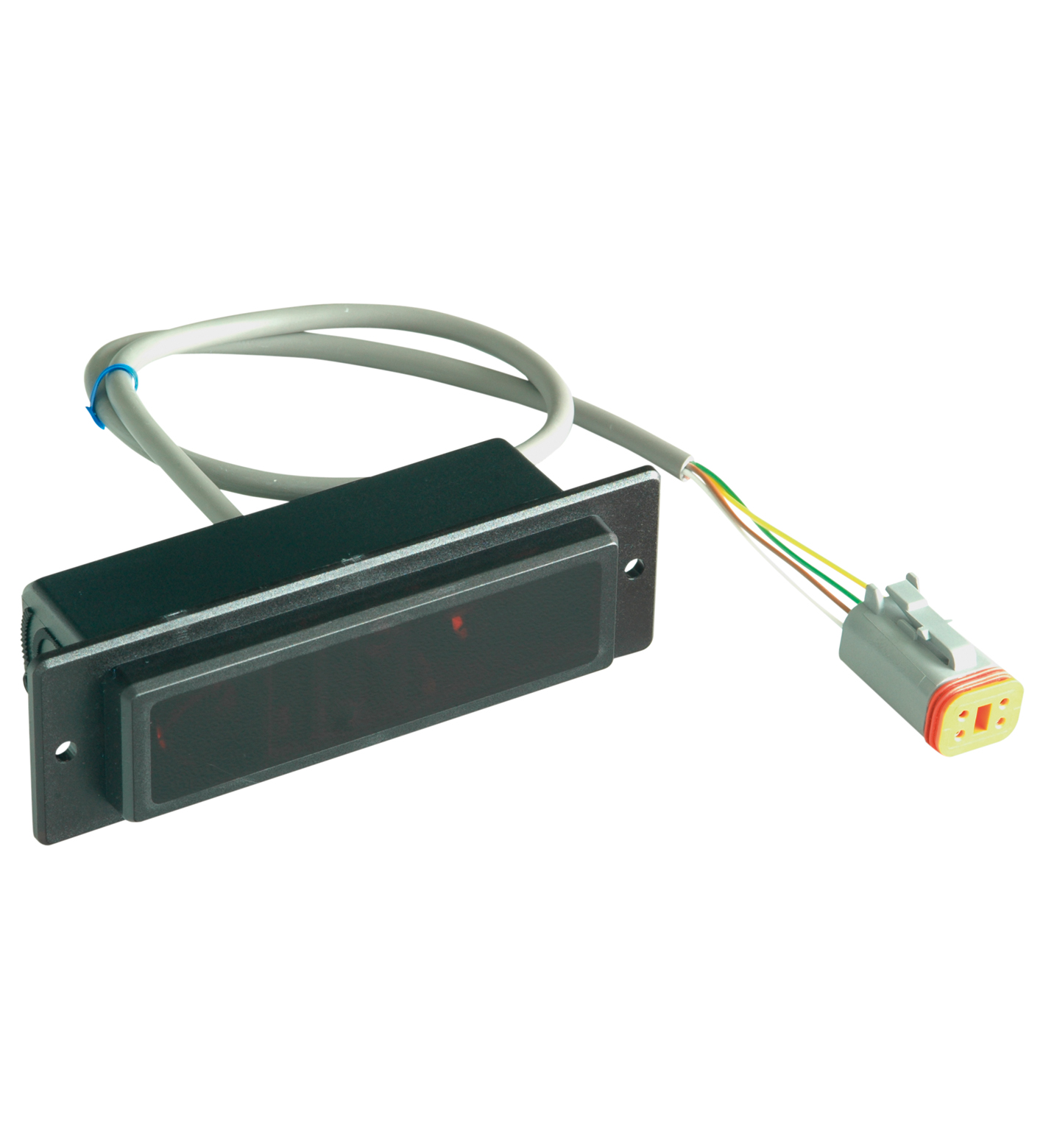

AIR30/32-UP-2493 主动红外扫描器

订货号: 418014
产品分类: 自动门和门禁系统

单光束扫描器，具有精准光束，适用于监控主要及辅助闭合边缘

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

最小检测范围	0 ... 885 mm 预设置
参考目标	反射系数 > 6% 的材料
光源	红外发光二极管
光源类型	调制红外光
发射器频率	1800 Hz
操作模式	背景分析
光点直径	22 x 22 mm 在传感器范围内 885 mm
发散角	大约 1,4 °
提供的附件	旋转支架、安装支架
MTTFd	1050 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	90 %
工作电压	24 V DC
空载电流	100 mA
测试输入	在 +UB 下发射器停用
开关类型	亮时接通（当存在背景并且检测区域内无人时，输出有效）
信号输出	1 路 PNP 输出，短路保护，反极性保护，集电极开路
开关电压	最大值： 31,2 V DC
开关电流	≤ 0,2 A
响应时间	50 ms
标准	EN 60947-5-2
标准 2	EN 61000-6-2（不包括 EN 61000-4-5）、EN 61000-4-11
标准 3	EN 61000-6-3
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-20 ... 60 °C (-4 ... 140 °F)
存储温度	-30 ... 70 °C (-22 ... 158 °F)
防护等级	IP52
连接	连接缆线 500 mm 带插座连接器 (Deutsch)，4 针
材料	材料
外壳塑料光学端面Luran®	外壳塑料光学端面Luran®
质量	50 g

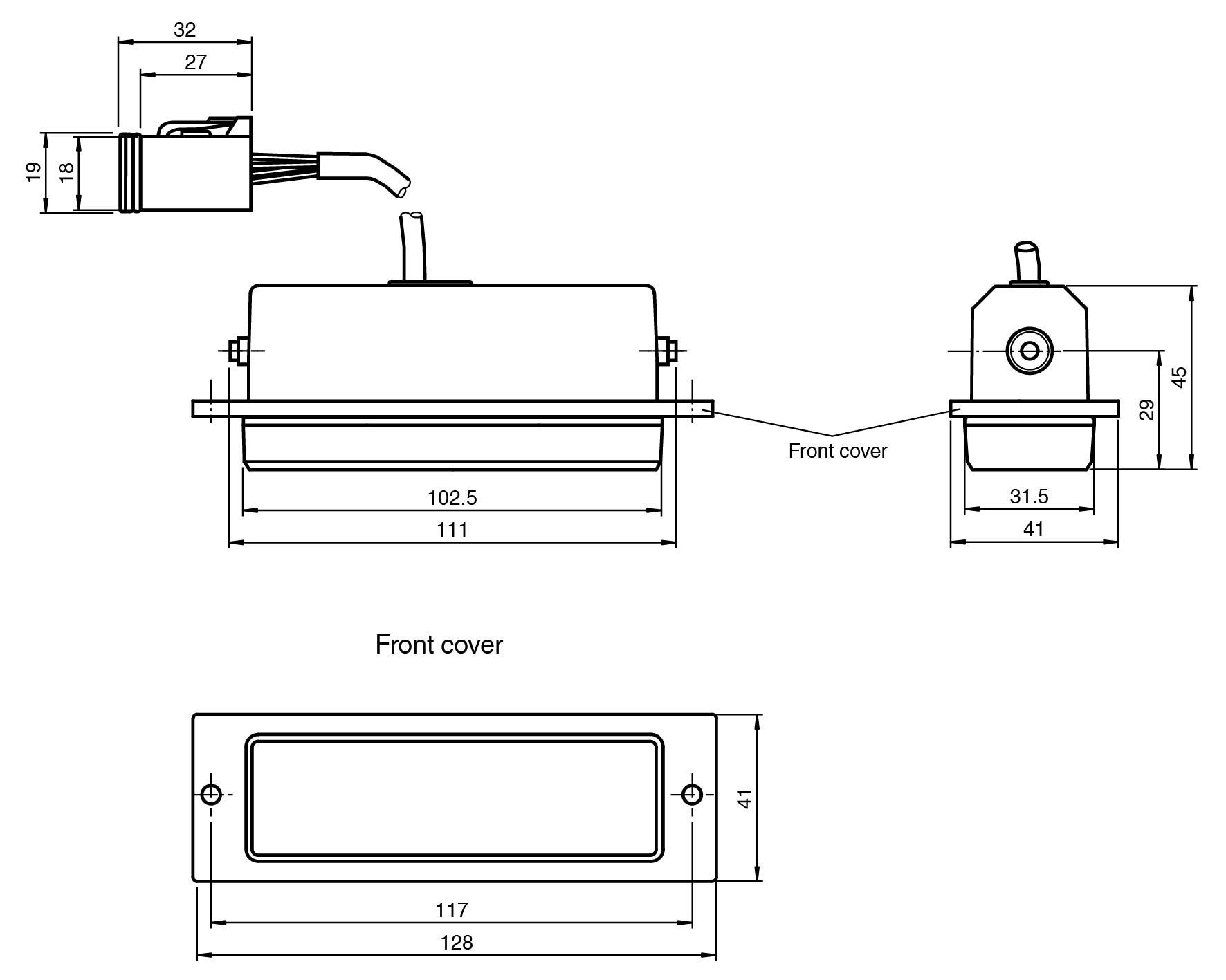

尺寸	尺寸
高度45 mm宽度102 mm深度32 mm	高度45 mm宽度102 mm深度32 mm
外壳	塑料
光学端面	Luran®
高度	45 mm
宽度	102 mm
深度	32 mm
