TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 出厂设置： 100 ... 1600 mm 黑色 |
|---|---|
| 最小检测范围 | 100 ... 1000 mm |
| 最大检测范围 | 100 ... 2500 mm |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 |
| 黑/白差 (6 %/90 %) | ≤ 400 mm 在 2000 mm 距离处 |
| 发射器频率 | 1800 Hz |
| 操作模式 | 背景分析 |
| 光点直径 | 50 mm 在 2000 mm 检测范围处 |
| 发散角 | 大约 1,4 ° |
| 提供的附件 | 旋转支架、安装支架 |
| MTTFd | 1050 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 90 % |
| 功能指示灯 | 红色 LED： 输出激活时亮起 |
| 控制元件 | 感应范围调节器，亮通/暗通切换开关 |
| 出厂设置 | 暗时接通 |
| 工作电压 | 10 ... 30 V DC |
| 空载电流 | 100 mA |
| 开关类型 | 亮通/暗通，可切换/ |
| 信号输出 | 1 路 PNP 输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 30 V DC |
| 开关电流 | ≤ 200 mA |
| 响应时间 | 50 ms |
| 断电延时 | 大约 200 ms |
| 标准 | EN 60947-5-2 |
| 标准 2 | EN 61000-6-2（不包括 EN 61000-4-5）、EN 61000-4-11 |
| 标准 3 | EN 61000-6-3 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP52 |
| 连接 | 固定缆线 1.5 m |
| 材料 | 材料 |
| 外壳塑料光学端面Luran® | 外壳塑料光学端面Luran® |
| 质量 | 40 g |

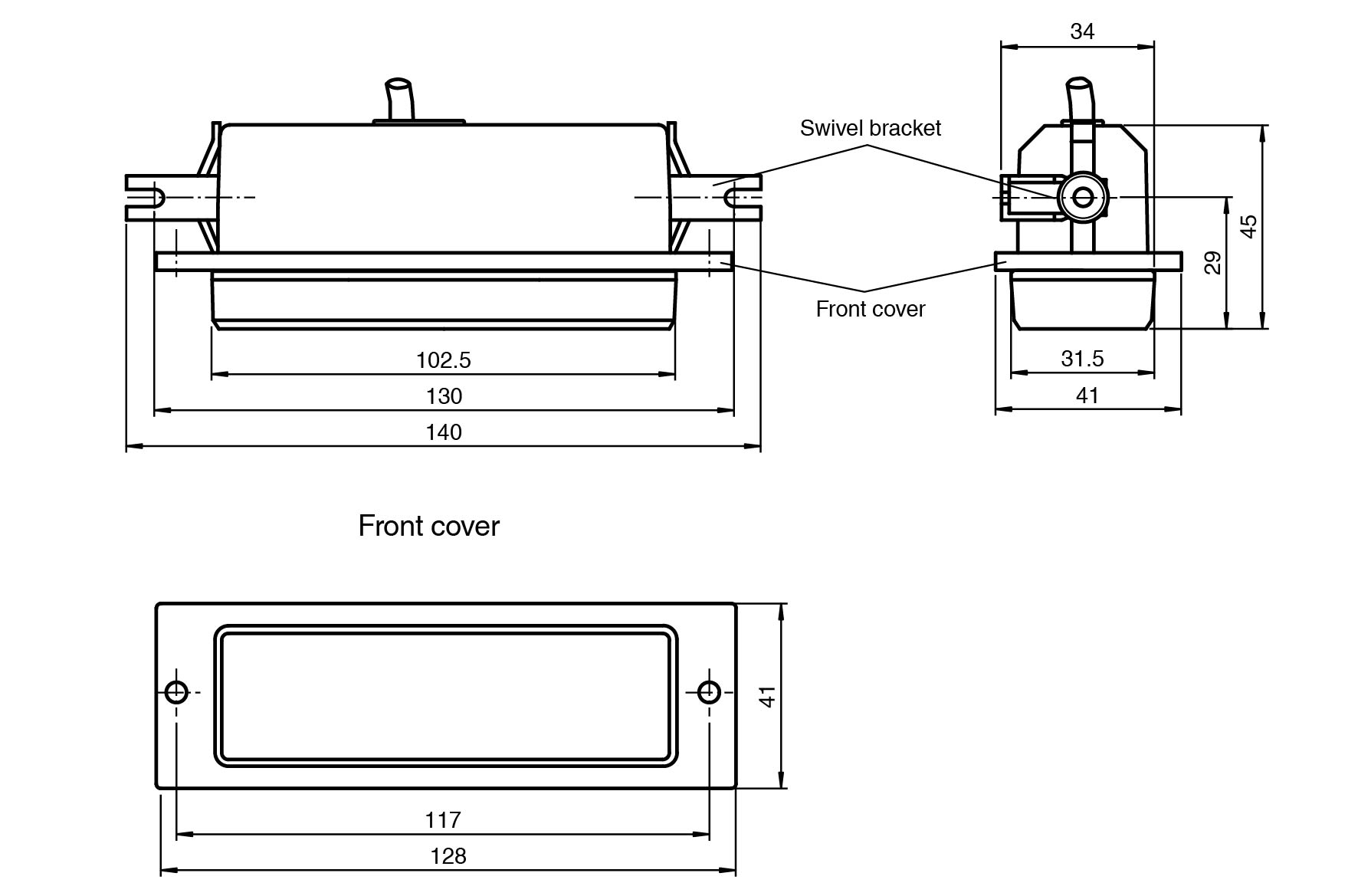

| 尺寸 | 尺寸 |
| 高度45 mm宽度102 mm深度32 mm | 高度45 mm宽度102 mm深度32 mm |
| 外壳 | 塑料 |
| 光学端面 | Luran® |
| 高度 | 45 mm |
| 宽度 | 102 mm |
| 深度 | 32 mm |
