TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 3500 mm |
|---|---|
| 检测范围极限值 | 3500 mm |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 ， 950 nm |
| 区域高度 | 1800 mm |
| 光束交叉 | 自动，3x/5x/7x （取决于发射器/接收器之间的距离） |
| 光束间距 | 90 mm |
| 光束数 | 61 ...135（动态） |
| 发散角 | 发射器： < 20 ° ， 接收器： < 6 ° |
| 环境光限制 | > 100000 Lux |
| 提供的附件 | 2 根连接电缆，带 M12 连接器，约 300 mm |
| MTTFd | 180 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 红色 LED（接收器中）： 连接至工作电源后亮起， 检测到物体时熄灭， |
| 工作电压 | 11 ... 30 V DC |
| 纹波 | 10 % |
| 空载电流 | < 180 mA |
| 开关类型 | 亮通/暗通，可选择，可编程 |
| 信号输出 | 1 路 PNP 和 1 路 NPN，短路保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 100 mA |
| 开关频率 | < 3 Hz |
| 响应时间 | < 100 ms |
| 产品标准 | EN 60947-5-2 |
| 符合标准 | 符合标准 |
| 标准EN 81-70:2003/A1:2004；第 5.2.4 节 EN 81-20:2014；第 5.3.6.2.2.1 节 依据监测现场的数据表规格考虑物体探测。 | 标准EN 81-70:2003/A1:2004；第 5.2.4 节 EN 81-20:2014；第 5.3.6.2.2.1 节 依据监测现场的数据表规格考虑物体探测。 |
| 标准 | EN 81-70:2003/A1:2004；第 5.2.4 节 EN 81-20:2014；第 5.3.6.2.2.1 节 依据监测现场的数据表规格考虑物体探测。 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -20 ... 65 °C (-4 ... 149 °F) |
| 型材宽度 | 9 mm |
| 防护等级 | IP54 |
| 连接 | M8 x 1 连接器，4 针 |
| 材料 | 材料 |
| 外壳铝光学端面塑料 | 外壳铝光学端面塑料 |
| 质量 | 2000 g （设备） |

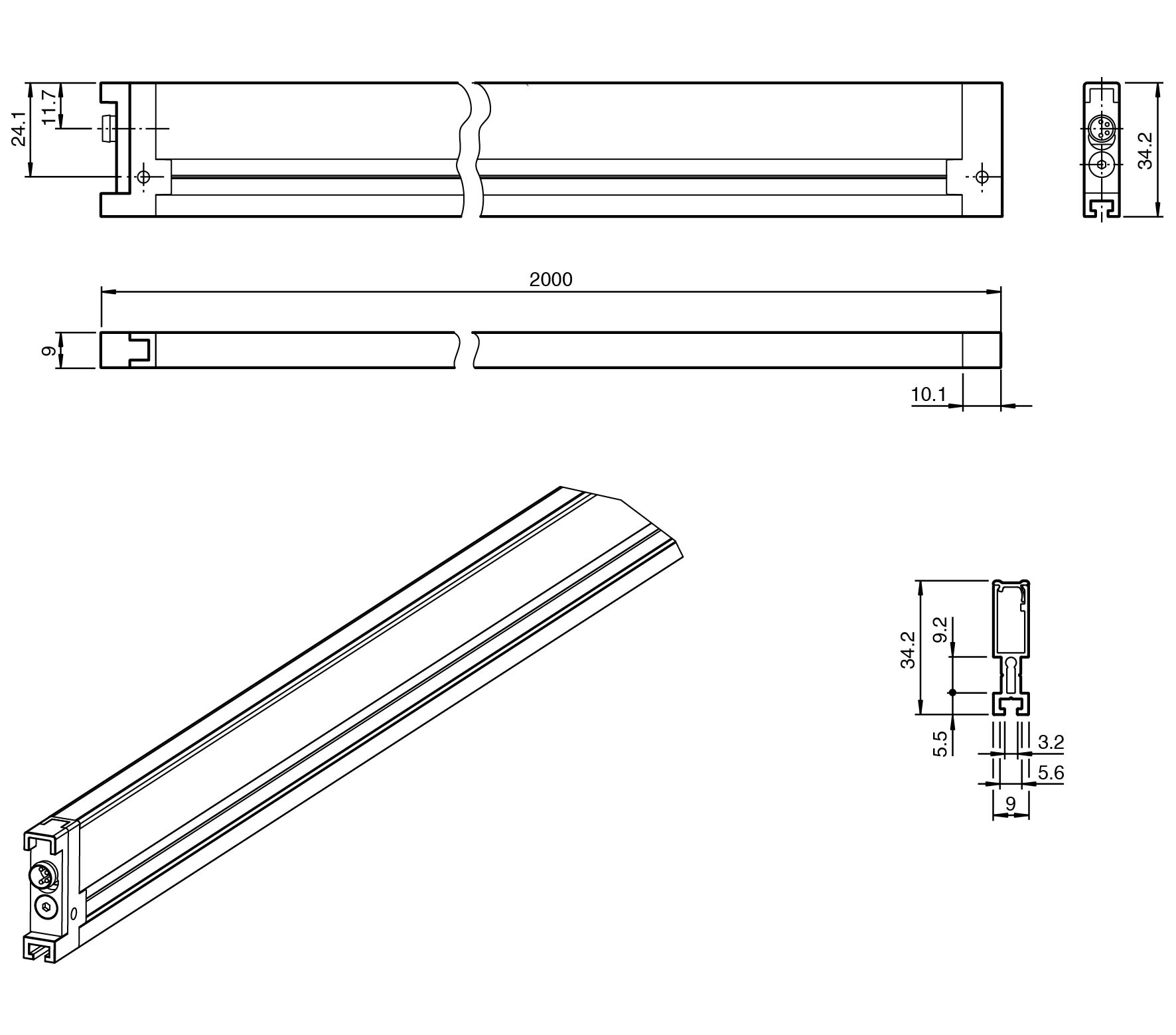

| 尺寸 | 尺寸 |
| 宽度9 mm深度34 mm长度2000 mm | 宽度9 mm深度34 mm长度2000 mm |
| 外壳 | 铝 |
| 光学端面 | 塑料 |
| 宽度 | 9 mm |
| 深度 | 34 mm |
| 长度 | 2000 mm |
