TECHNICAL DATA
规格参数
通用规格
| 标记 | CE |
|---|---|
| 功能指示灯 | 两个黄色 LED 指示灯 当两个指示灯都亮起时，常开开关关闭，常闭开关打开 |
| 工作电压 | 19 ... 35 V DC 19 ... 30 V AC |
| 功耗 | < 1 VA |
| 测试输入 | 电压 > 6 V 的电路 ， 57 kOhm 下拉电阻器 ， 可通过 X3 跳线反转 |
| 输出类型 | 继电器，切换触点 |
| 开关电压 | 50 V AC/DC |
| 开关电流 | 0,6 A |
| 通电/断电继电器 | 类型 100 ms |
| 响应时间 | ≤ 20 ms |
| 功能安全 | ISO 13849-1 Cat.2（使用测试输入时） ISO 13849-1 Cat. 1 个没有测试 |
| 产品标准 | EN 61000-6-2、EN 61000-6-3 |
| 环境温度 | -20 ... 55 °C (-4 ... 131 °F) |
| 存储温度 | -20 ... 55 °C (-4 ... 131 °F) |
| 防护等级 | IP65 |
| 连接 | 螺丝接线端子 ， 导线横截面积 2 x 1 mm2 |
| 材料 | 材料 |
| 外壳聚碳酸酯 | 外壳聚碳酸酯 |
| 质量 | 105 g |

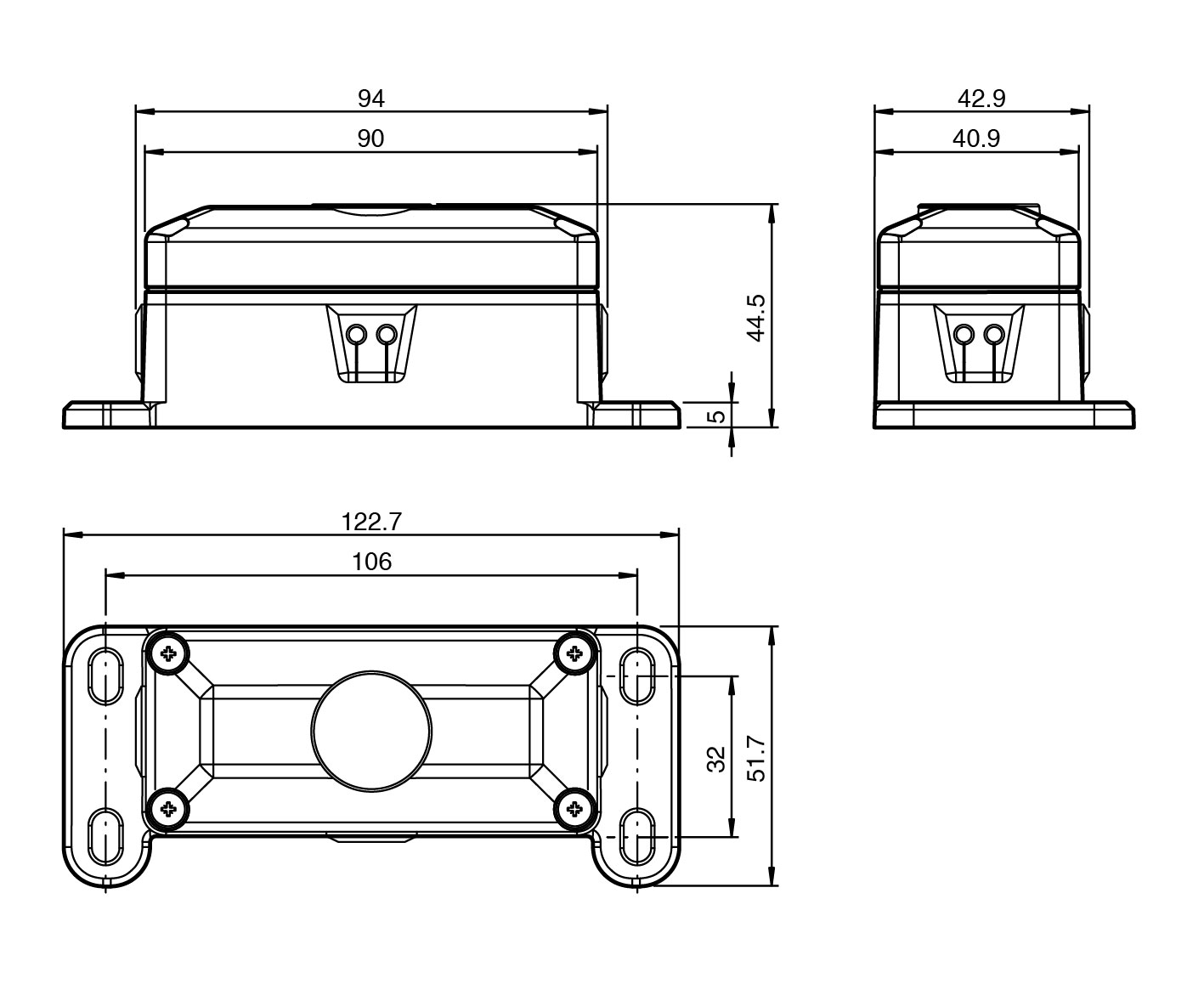

| 尺寸 | 尺寸 |
| 高度52 mm宽度123 mm深度45 mm | 高度52 mm宽度123 mm深度45 mm |
| 外壳 | 聚碳酸酯 |
| 高度 | 52 mm |
| 宽度 | 123 mm |
| 深度 | 45 mm |
