产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

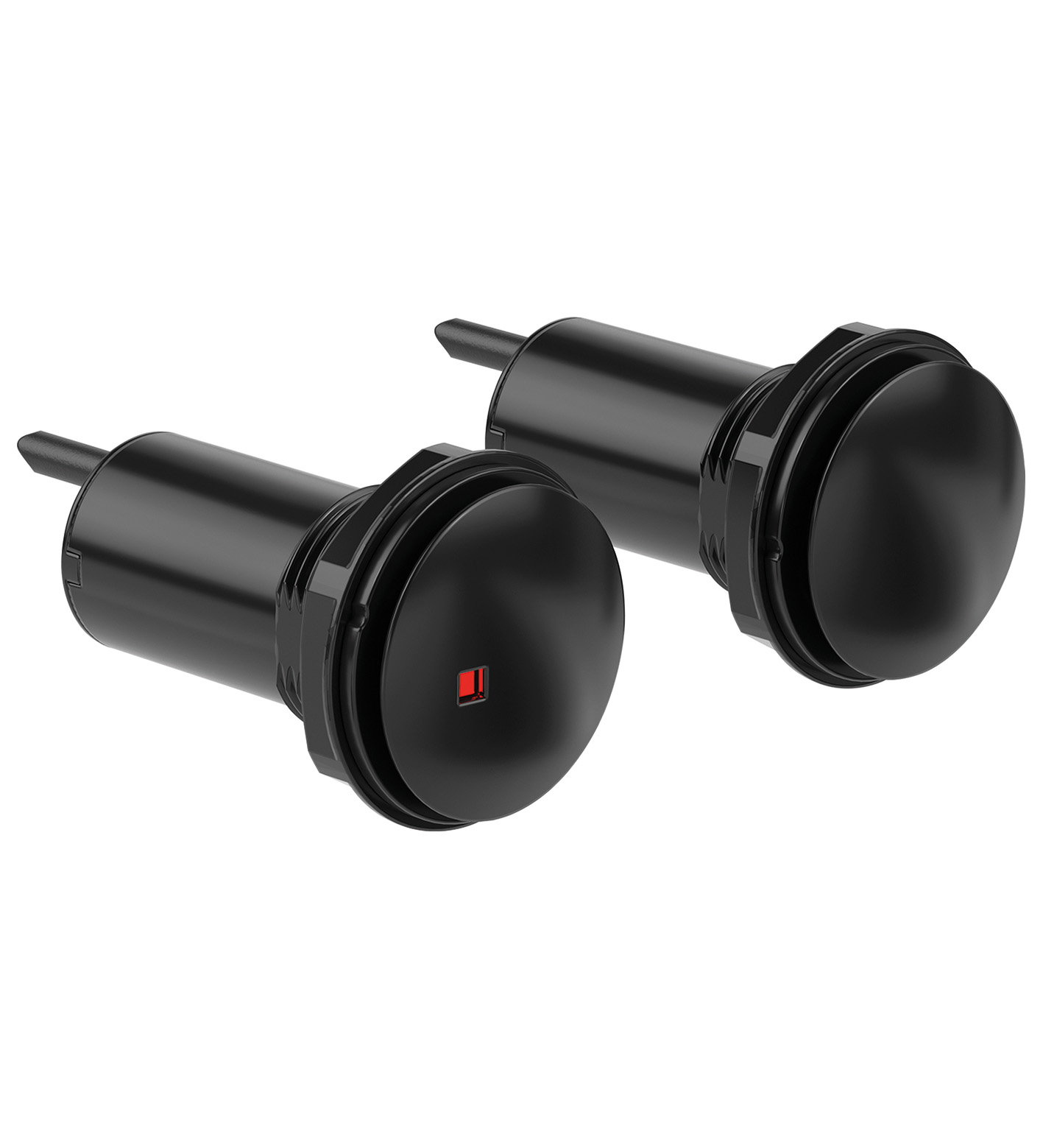

系统组件
| 发射器 | ARGOS-T |
|---|---|
| 接收器 | ARGOS-R |
| 有效检测距离 | 0,5 ... 20 m |
| 检测范围极限值 | 28 m |
| 保护区域光束数量 | 1 |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 950 nm |
| 标记 | CE |
| 光点直径 | 大约 7,3 m 相距 20 m |
| 发散角 | 20 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | 100000 Lux |
| 工作指示灯 | 发射器 绿色 LED：通电 |
| 功能指示灯 | 接收器： 红色 LED： 光束中断时亮起 |
| 故障前指示器 | 接收器： 闪烁（约 4 Hz） |
| 工作电压 | 10 ... 30 V AC 10 ... 40 V DC |
| 工作电流 | 发射器： ≤ 10 mA 接收器： ≤ 25 mA |
| 功耗 | 发射器：≤ 0,4 VA 接收器：≤ 1 VA |
| 输出类型 | 固态继电器 ， 常开触点 |
| 开关类型 | 亮时接通 |
| 开关电压 | 直流：最大 48 V AC： 最大 50 V |
| 开关电流 | 直流： 最大 0,5 A AC： 最大 0,6 A |
| 通电/断电继电器 | 类型 100 ms |
| 响应时间 | ≤ 100 ms |
| 产品标准 | EN 61000-6-2、EN 61000-6-3 |
| 环境温度 | -20 ... 75 °C (-4 ... 167 °F) |
| 存储温度 | -20 ... 75 °C (-4 ... 167 °F) |
| 防护等级 | IP67，符合 EN 60529 标准 |
| 连接 | 发射器： 0.25 mm2 ，3 线 4 m 固定缆线 接收器： 0.25 mm2 ，5 线 4 m 固定缆线 |
| 材料 | 材料 |
| 外壳PC2805 RF | 外壳PC2805 RF |
| 质量 | 发射器： 116 g 接收器： 131 g |
| 尺寸 | 尺寸 |
| 长度55 mm直径22,5 mm | 长度55 mm直径22,5 mm |
| 外壳 | PC2805 RF |
| 长度 | 55 mm |
| 直径 | 22,5 mm |
