TECHNICAL DATA
规格参数

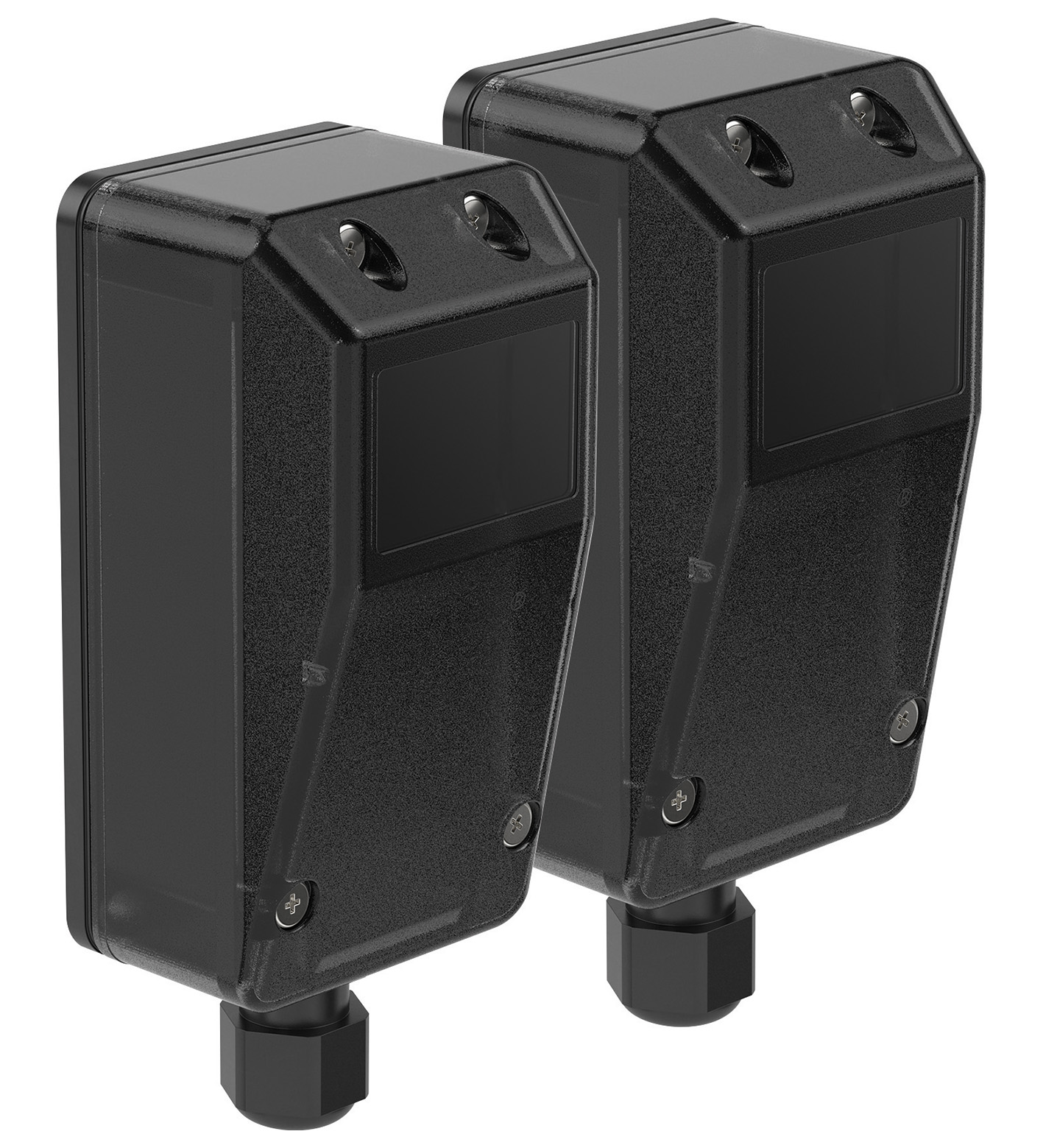

系统组件

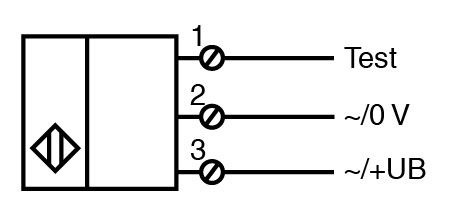

| 发射器 | ARGOS25-T |
|---|---|
| 接收器 | ARGOS25-R |
| 有效检测距离 | 1,5 ... 20 m |
| 检测范围极限值 | 28 m |
| 保护区域光束数量 | 1 |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 950 nm |
| 标记 | CE |
| 光点直径 | 大约 7,3 m 相距 20 m |
| 发散角 | 20 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | 100000 Lux |
| 工作指示灯 | 发射器 黄色 LED：通电 |
| 功能指示灯 | 接收器： 红色 LED： 光束中断时亮起 黄色 LED： 光束不被阻挡时亮起 |
| 故障前指示器 | 接收器： 闪烁（约 4 Hz） |
| 工作电压 | 24 V AC ± 25 % 10 ... 40 V DC |
| 工作电流 | 发射器： ≤ 25 mA 接收器： ≤ 30 mA |
| 功耗 | 发射器：≤ 1 VA 接收器：≤ 1,2 VA |

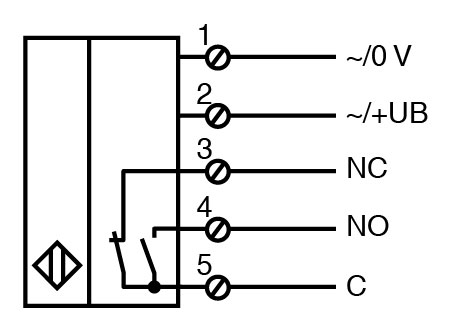

| 输出类型 | 继电器，切换触点 |
| 开关类型 | 亮时接通 |
| 开关电压 | 最大 250 V AC/DC |
| 开关电流 | 最大 3 A |
| 通电/断电继电器 | 类型 100 ms |
| 响应时间 | < 100 ms |
| 产品标准 | EN 61000-6-2、EN 61000-6-3 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -35 ... 80 °C (-31 ... 176 °F) |
| 防护等级 | IP65，符合 EN 60529 标准 |
| 连接 | 螺丝端子，用于最大 1.5 mm2 |
| 材料 | 材料 |
| 外壳ABS GF15 | 外壳ABS GF15 |
| 质量 | 大约 60 g |

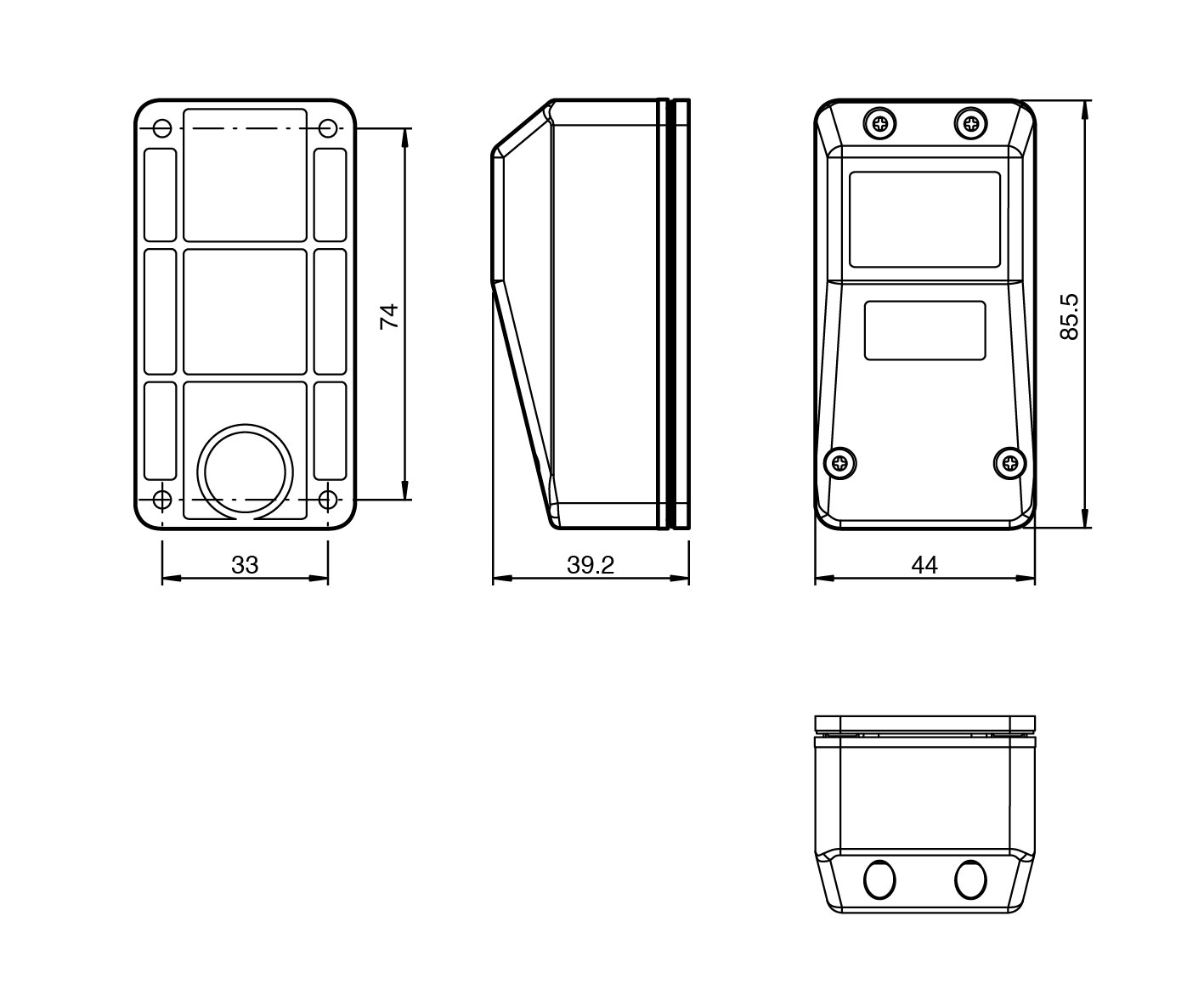

| 尺寸 | 尺寸 |
| 高度86 mm宽度44 mm深度39 mm | 高度86 mm宽度44 mm深度39 mm |
| 外壳 | ABS GF15 |
| 高度 | 86 mm |
| 宽度 | 44 mm |
| 深度 | 39 mm |
