倍加福

AS 08/40

AS 08/40 止动螺丝

订货号: 189303
产品分类: 附件

F2 系列传感器适用的止动螺丝

查看规格参数资料与附件

TECHNICAL DATA

规格参数

机械规格

操作力	最小 1,5 N 最大 2000 N
材料	钢 1.1191 / AISI 1045 (C45)

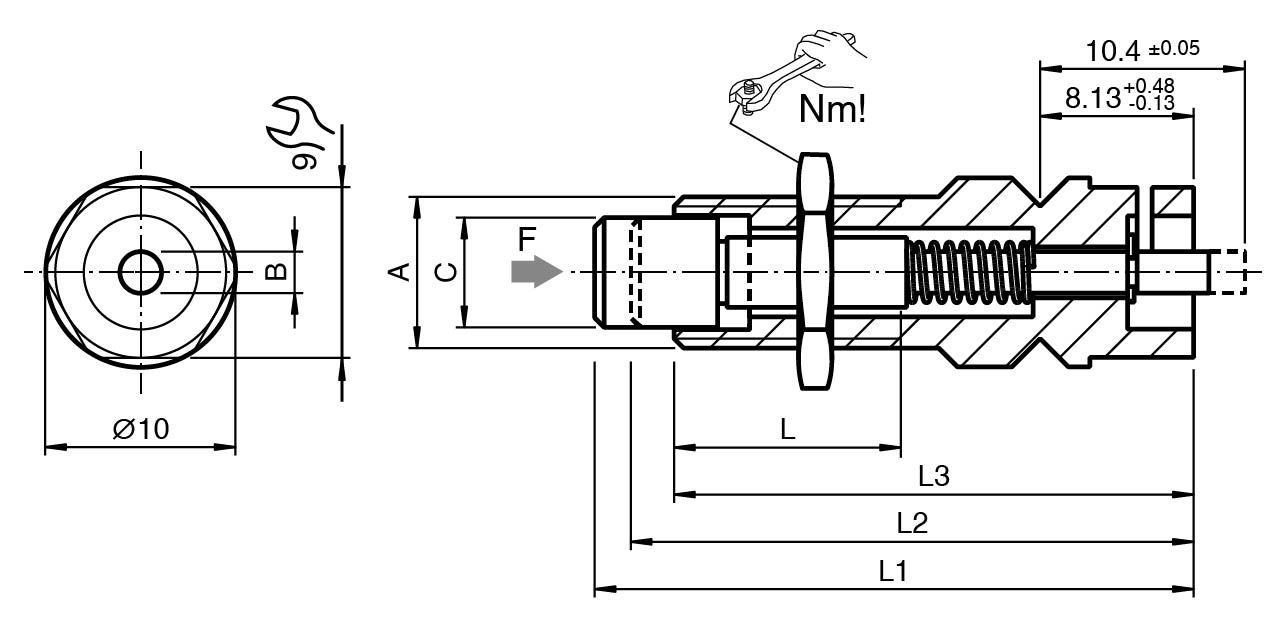

尺寸	尺寸
AM8 x 1B2,2 mmC5,8 mmL40 mmL156,9 mmL255 mmL352,5 mm	AM8 x 1B2,2 mmC5,8 mmL40 mmL156,9 mmL255 mmL352,5 mm
拧紧扭矩	≤ 8 Nm
A	M8 x 1
B	2,2 mm
C	5,8 mm
L	40 mm
L1	56,9 mm
L2	55 mm
L3	52,5 mm
注意	必要时，合理地固定锁紧螺母
供货范围	止动螺丝埋头螺母
