倍加福

AS 10/50

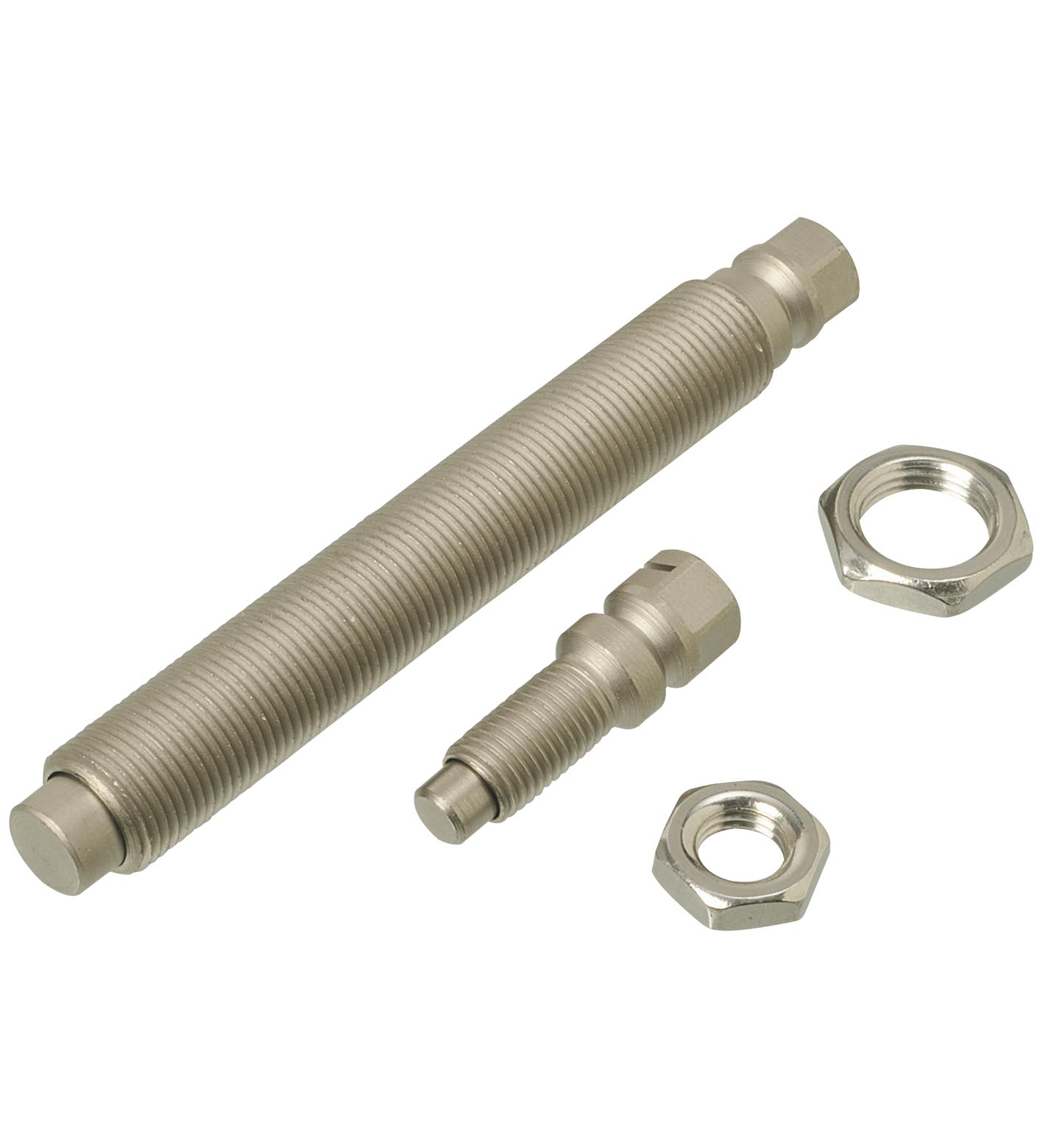

AS 10/50 止动螺丝

订货号: 189991
产品分类: 附件

F2 系列传感器适用的止动螺丝

查看规格参数资料与附件

TECHNICAL DATA

规格参数

机械规格

操作力	最小 3 N 最大 9500 N
材料	钢 1.1191 / AISI 1045 (C45)

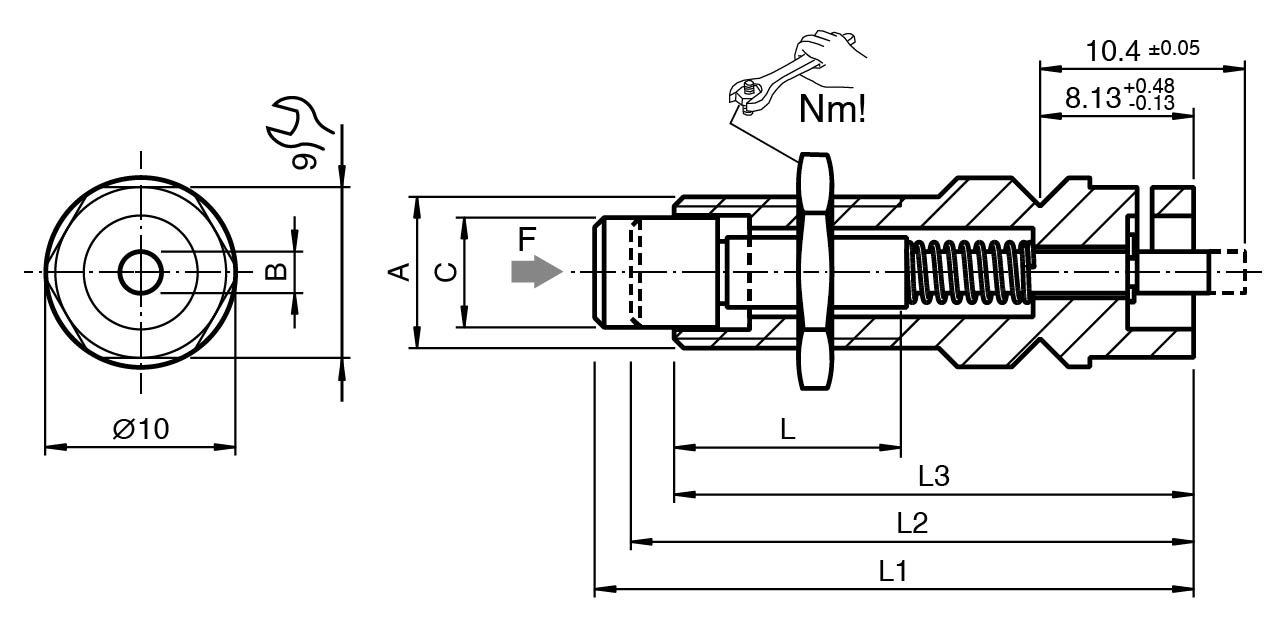

尺寸	尺寸
AM10 x 1B2,5 mmC6,8 mmL47 mmL163,7 mmL261,8 mmL359,5 mm	AM10 x 1B2,5 mmC6,8 mmL47 mmL163,7 mmL261,8 mmL359,5 mm
拧紧扭矩	≤ 16 Nm
A	M10 x 1
B	2,5 mm
C	6,8 mm
L	47 mm
L1	63,7 mm
L2	61,8 mm
L3	59,5 mm
注意	必要时，合理地固定锁紧螺母
供货范围	止动螺丝埋头螺母

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

STP 三维图纸 3-D

已就绪 · 可下载下载文件
