倍加福

AS 12/80

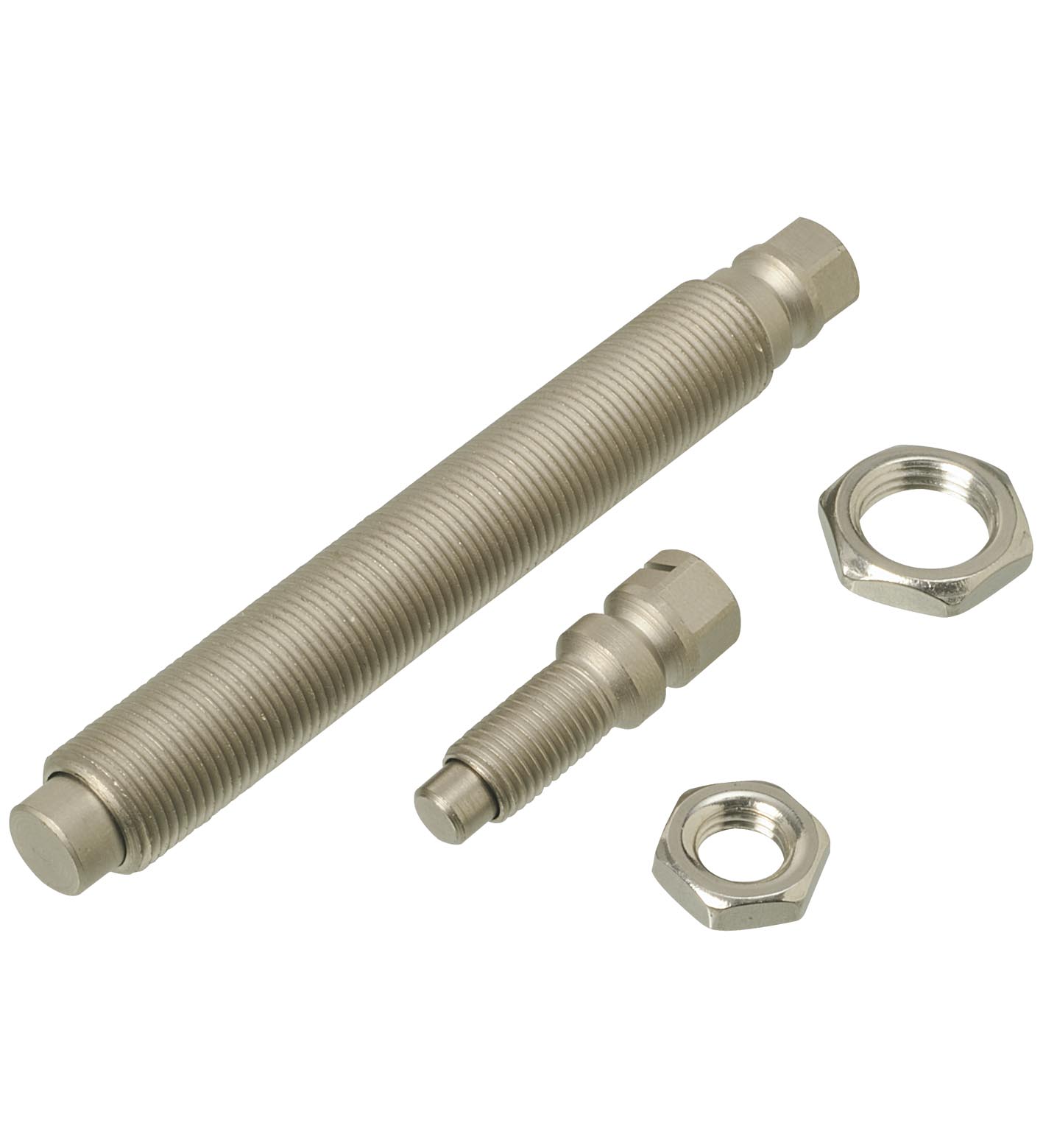

AS 12/80 止动螺丝

订货号: 189993
产品分类: 附件

F2 系列传感器适用的止动螺丝

查看规格参数资料与附件

TECHNICAL DATA

规格参数

机械规格

操作力	最小 3 N 最大 20500 N
材料	钢 1.1191 / AISI 1045 (C45)

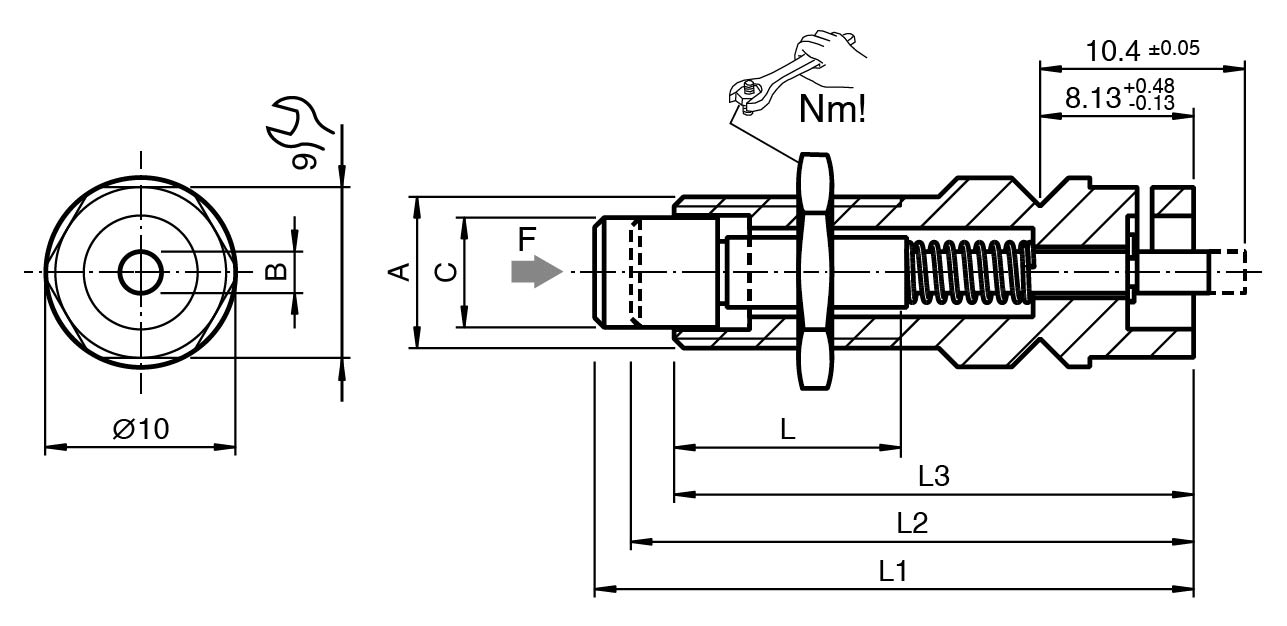

尺寸	尺寸
AM12 x 1B3 mmC8,8 mmL76 mmL194,1 mmL292,2 mmL389,5 mm	AM12 x 1B3 mmC8,8 mmL76 mmL194,1 mmL292,2 mmL389,5 mm
拧紧扭矩	≤ 26 Nm
A	M12 x 1
B	3 mm
C	8,8 mm
L	76 mm
L1	94,1 mm
L2	92,2 mm
L3	89,5 mm
注意	必要时，合理地固定锁紧螺母
供货范围	止动螺丝埋头螺母
