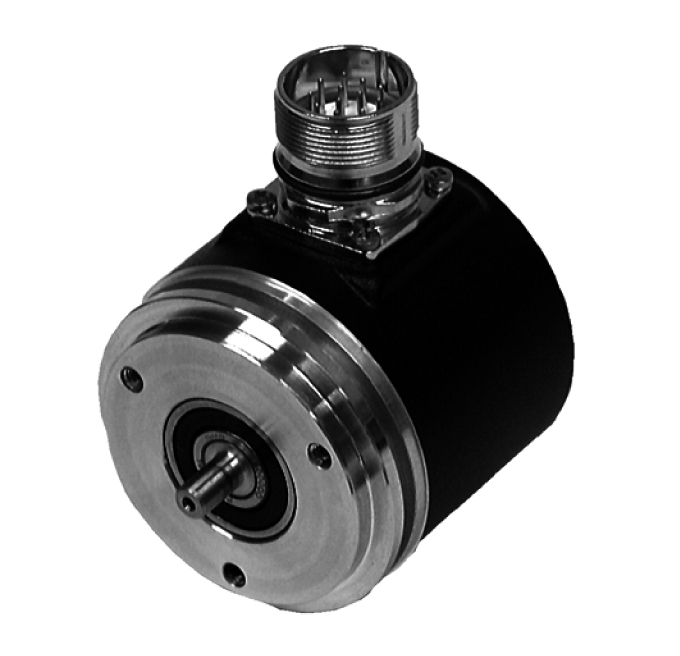

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 光电采样 |
|---|---|
| 设备类型 | 单圈绝对值编码器 |
| 绿色 LED | 电源电压/按下预设键 |
| 红色 LED | 内部诊断测试失败 |
| 工作电压 | 4,5 ... 30 V DC |
| 功耗 | ≤ 1 W |
| 可用前的时间延迟 | < 250 ms |
| 线性度 | ±在 16 位时为 2 LSB，在 13 位时 ± 1 LSB，在 12 位时 ± 0.5 LSB |
| 输出码 | 格雷码，二进制码 |
| Code course（计数方向） | 顺时针递减（顺时针旋转，code course 递减） |
| 接口类型 | SSI |
| 单稳态触发时间 | 20 ± 10 µs |
| 分辨率 | 分辨率 |
| 单圈可达 16 Bit总体解决方案可达 16 Bit | 单圈可达 16 Bit总体解决方案可达 16 Bit |
| 传输速率 | 0,1 ... 2 MBit/s |
| 电压降 | UB - 2,5 V |
| 符合标准 | RS 422 |
| 单圈 | 可达 16 Bit |
| 总体解决方案 | 可达 16 Bit |
| 输入类型 | 选择计数方向（顺时针/逆时针） |
| 信号电压 | 信号电压 |
| 高4,5 ... 30 V 或开路输入 （顺时针递增）低0 ... 1 V （顺时针递减） | 高4,5 ... 30 V 或开路输入 （顺时针递增）低0 ... 1 V （顺时针递减） |
| 输入电流 | < 6 mA |
| 接通延时 | < 10 ms |
| 高 | 4,5 ... 30 V 或开路输入 （顺时针递增） |
| 低 | 0 ... 1 V （顺时针递减） |
| 输入类型 | 零位调整 (PRESET 1) |
| 信号电压 | 信号电压 |
| 高4,5 ... 30 V低0 ... 1 V 或开路输入 | 高4,5 ... 30 V低0 ... 1 V 或开路输入 |
| 输入电流 | < 6 mA |
| 信号持续时间 | min. 100 ms |
| 接通延时 | < 10 ms 在输入下降沿后 |
| 高 | 4,5 ... 30 V |
| 低 | 0 ... 1 V 或开路输入 |

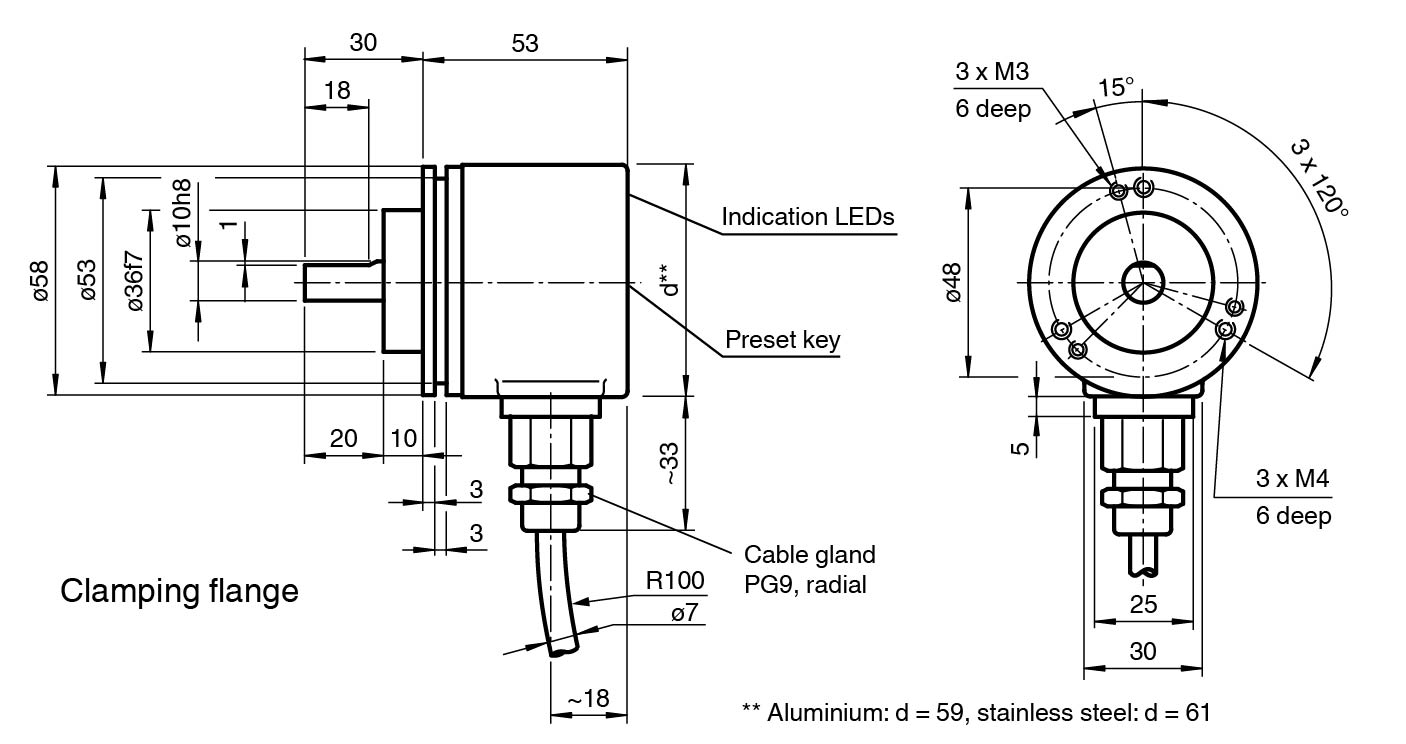

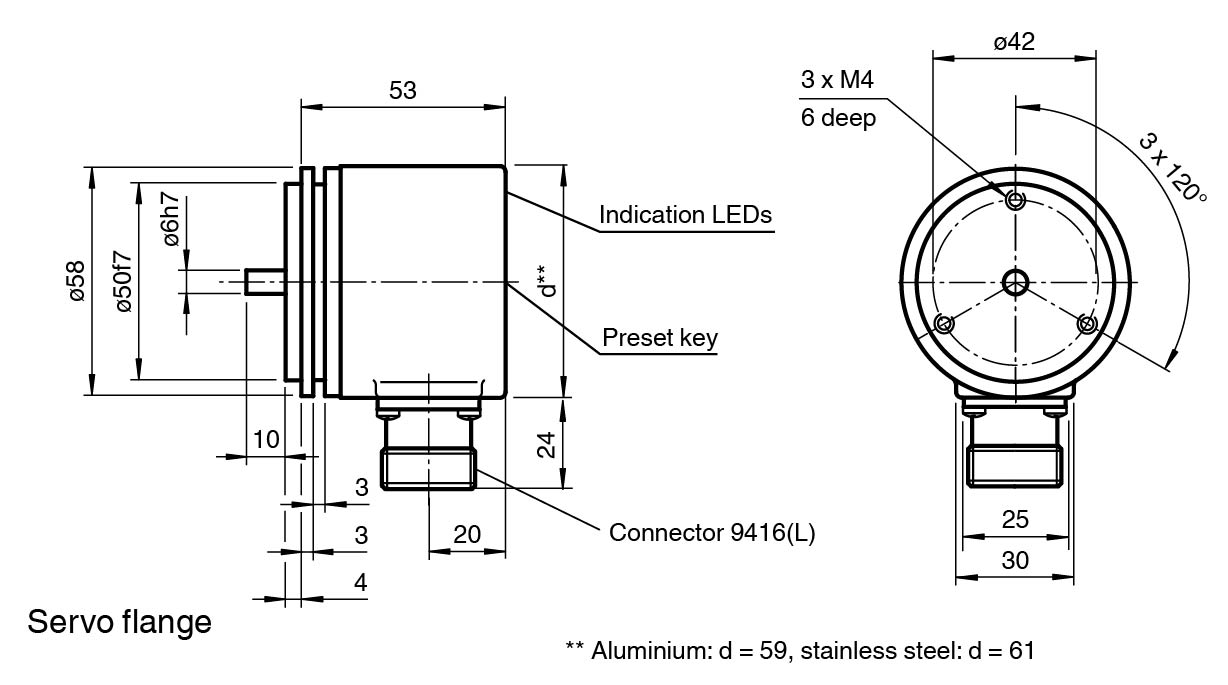

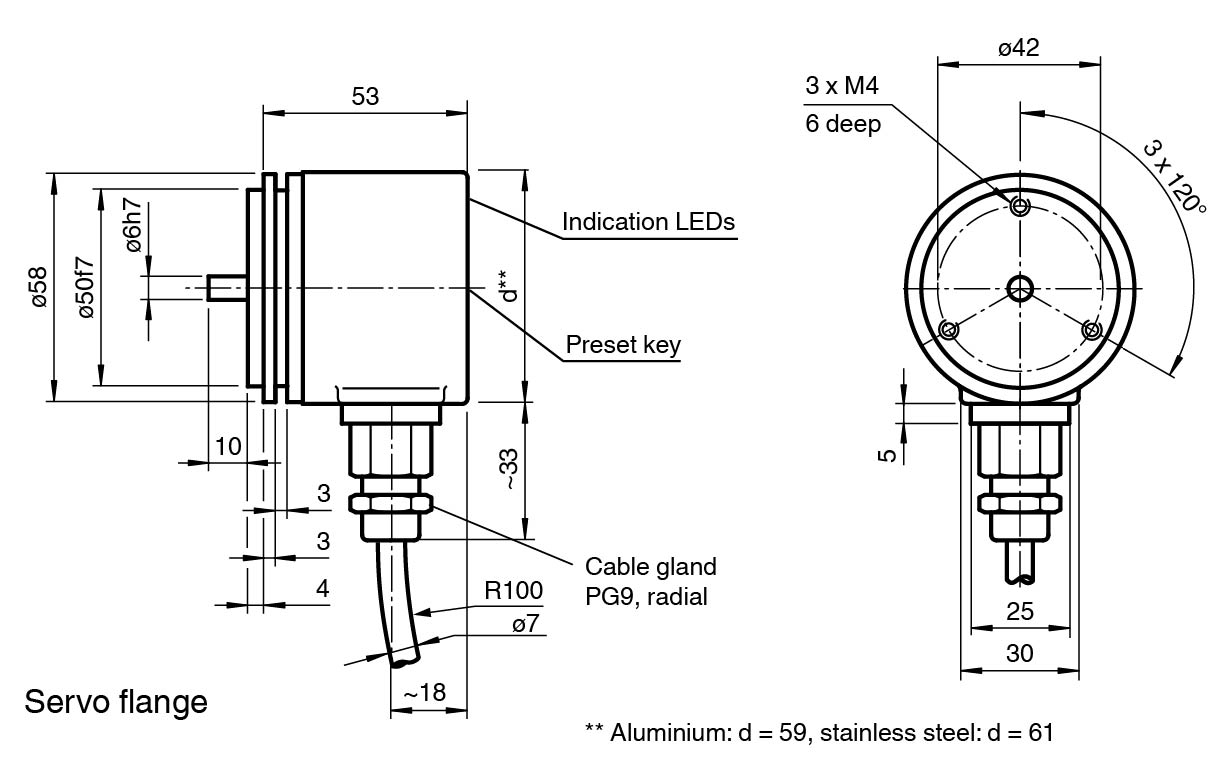

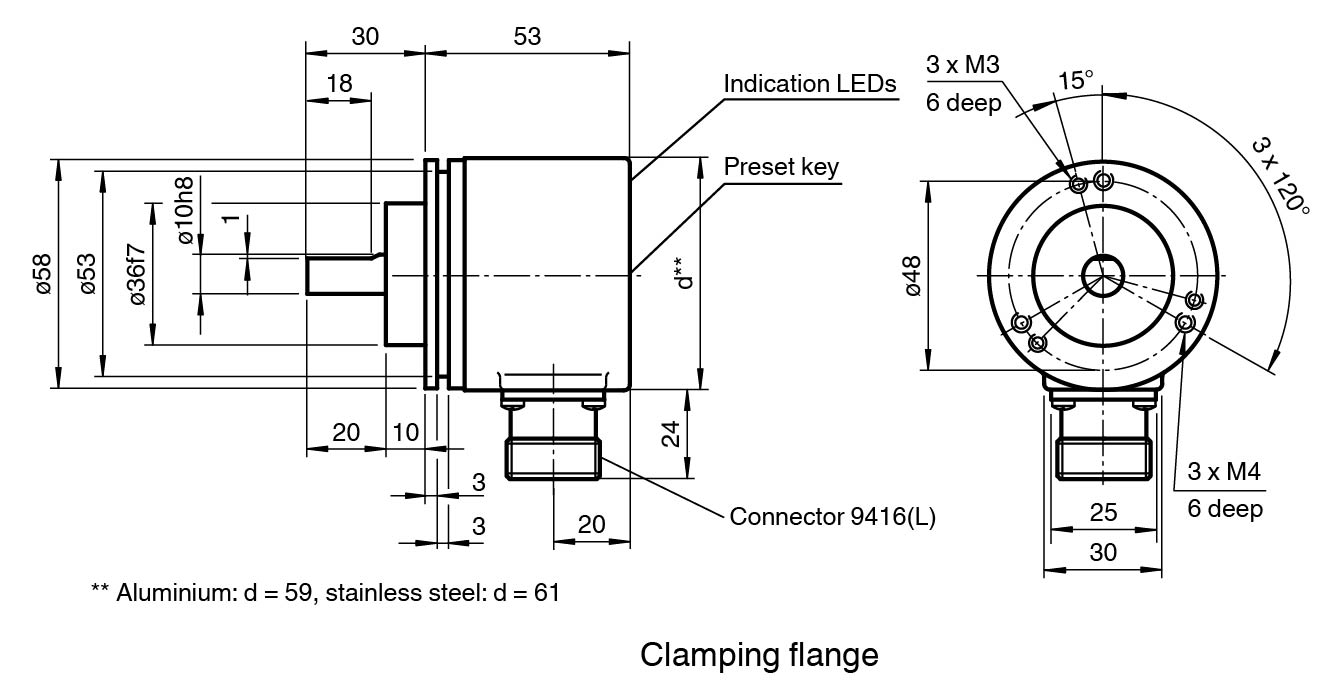

| 连接器 | 类型 9416 (M23)，12 针，类型 9416L (M23)，12 针 |
| 电缆 | ∅7 mm，6 x 2 x 0.14 mm2，1 m |
| 防护等级 | DIN EN 60529，IP65（不含轴封） ; DIN EN 60529，IP66/IP67（有轴封） |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | DIN EN 61000-6-4 |
| 抗扰度 | DIN EN 61000-6-2 |
| 耐冲击性 | DIN EN 60068-2-27，100 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，20 g，10 ... 2000 Hz |
| UL 认证 | cULus 认证，一般用途，2 类电源 |
| 工作温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 材料 | 材料 |
| 组合 1外壳：带粉末涂层的铝材法兰：铝轴：不锈钢组合 2 (Inox)外壳：不锈钢法兰：不锈钢轴：不锈钢 | 组合 1外壳：带粉末涂层的铝材法兰：铝轴：不锈钢组合 2 (Inox)外壳：不锈钢法兰：不锈钢轴：不锈钢 |
| 质量 | 大约 460 g （组合 1） 大约 800 g （组合 2） |
| 旋转速度 | 最大 12000 min -1 |
| 惯性力矩 | ≤ 30 gcm2 |
| 起始扭矩 | < 3 Ncm （无轴封的型号） |
| 轴负载 | 轴负载 |
| 轴向40 N径向110 N | 轴向40 N径向110 N |
| 组合 1 | 外壳：带粉末涂层的铝材法兰：铝轴：不锈钢 |
| 组合 2 (Inox) | 外壳：不锈钢法兰：不锈钢轴：不锈钢 |
| 轴向 | 40 N |
| 径向 | 110 N |
