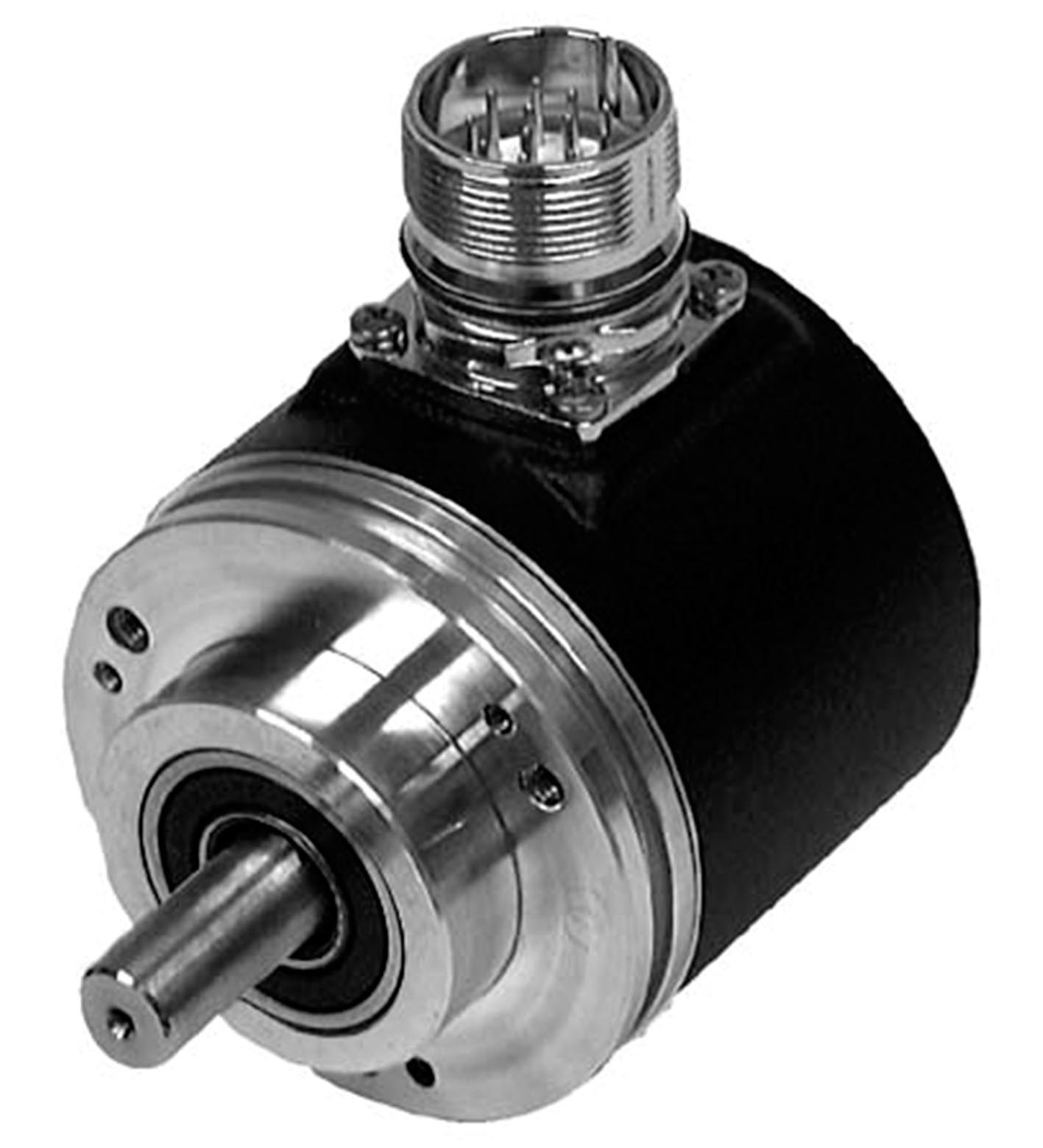

TECHNICAL DATA
规格参数
功能性安全相关参数
| MTTFd | 170 a |
|---|---|
| 任务时间 (TM) | 20 a |
| L10 | 1,9 E+11 在 6000 rpm 和 20/40 N 轴向/径向轴负载下 |
| 诊断覆盖率 (DC) | 0 % |
| 工作电压 | 5 V DC |
| 空载电流 | 最大 120 mA |
| 线性度 | ±在 14 位时为 2 LSB，在 13 位时 ± 1 LSB，在 12 位时 ± 0.5 LSB |
| 输出码 | 格雷码 |
| Code course（计数方向） | 顺时针递减（顺时针旋转，code course 递减） |
| 接口类型 | SSI |
| 单稳态触发时间 | 20 ± 10 µs |
| 分辨率 | 分辨率 |
| 单圈14 Bit总体解决方案14 Bit | 单圈14 Bit总体解决方案14 Bit |
| 传输速率 | 0,1 ... 2 MBit/s |
| 符合标准 | RS 422 |
| 单圈 | 14 Bit |
| 总体解决方案 | 14 Bit |

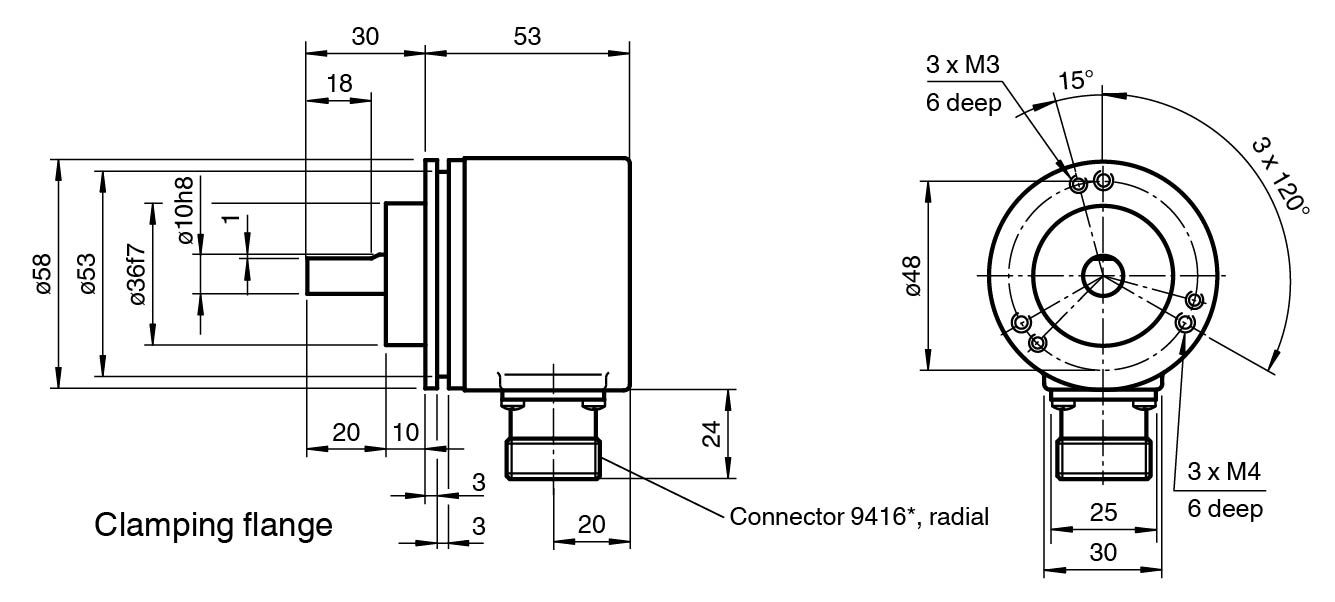

| 连接器 | 类型 9416L (M23)，12 针 |
| 防护等级 | DIN EN 60529，IP65 |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，100 g，3 ms |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 2000 Hz |
| 工作温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 材料 | 外壳：带粉末涂层的铝材法兰：铝轴：不锈钢 |
| 质量 | 大约 460 g |
| 旋转速度 | 最大 12000 min -1 |
| 惯性力矩 | 50 gcm2 |
| 起始扭矩 | < 5 Ncm |
| 轴负载 | 轴负载 |
| 轴向40 N径向110 N | 轴向40 N径向110 N |
| 轴向 | 40 N |
| 径向 | 110 N |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
