TECHNICAL DATA
规格参数

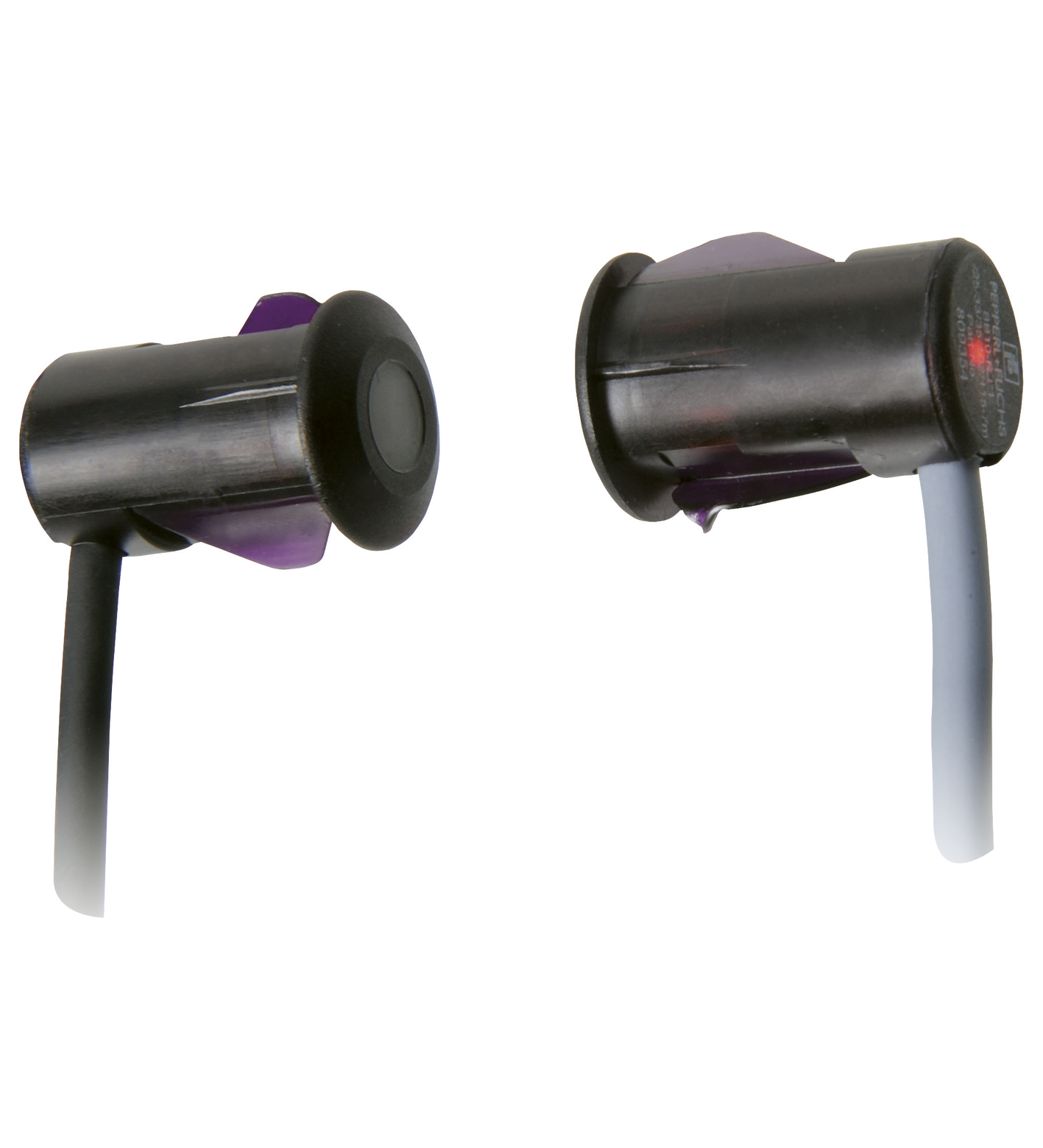

系统组件
| 发射器 | BB10-T/33/76b/115-7m |
|---|---|
| 接收器 | BB10-R/25/33/103/115-7m |
| 有效检测距离 | 0 ... 6 m |
| 检测范围极限值 | 8 m |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 ， 880 nm |
| 光点直径 | 大约 1300 mm 相距 6 m |
| 发散角 | 发射器： +/- 8 ° 接收器： +/- 10 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | 卤素灯 100000 Lux ; 符合 EN 60947-5-2:2007 标准 |
| MTTFd | 795 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 红色 LED： 接收到光束时亮起 ; 稳定性控制不足时闪烁； 光束中断时关闭 |
| 工作电压 | 10 ... 30 V DC |
| 空载电流 | 发射器：≤ 20 mA 接收器：≤ 10 mA |
| 测试输入 | 在 0 V 时停用发射器 |
| 开关类型 | 亮时接通 |
| 信号输出 | 1 路 PNP 输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 电压降 | ≤ 1,5 V DC |
| 开关频率 | 62,5 Hz |
| 响应时间 | 8 ms |
| 产品标准 | EN 60947-5-2 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| UN/ECE 法规第 10 (E1) 号 | 型式批准号： 036938 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) ，固定 -20 ... 60 °C (-4 ... 140 °F) ，可移动 |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 相对湿度 | 90 % ，无冷凝 |
| 防护等级 | IP67 |
| 连接 | 7 m 固定缆线 接收器： 灰色 ; 发射器： 黑色 |
| 材料 | 材料 |
| 外壳PC ，黑色光学端面塑料板 | 外壳PC ，黑色光学端面塑料板 |
| 质量 | 大约 100 g 每个设备 |

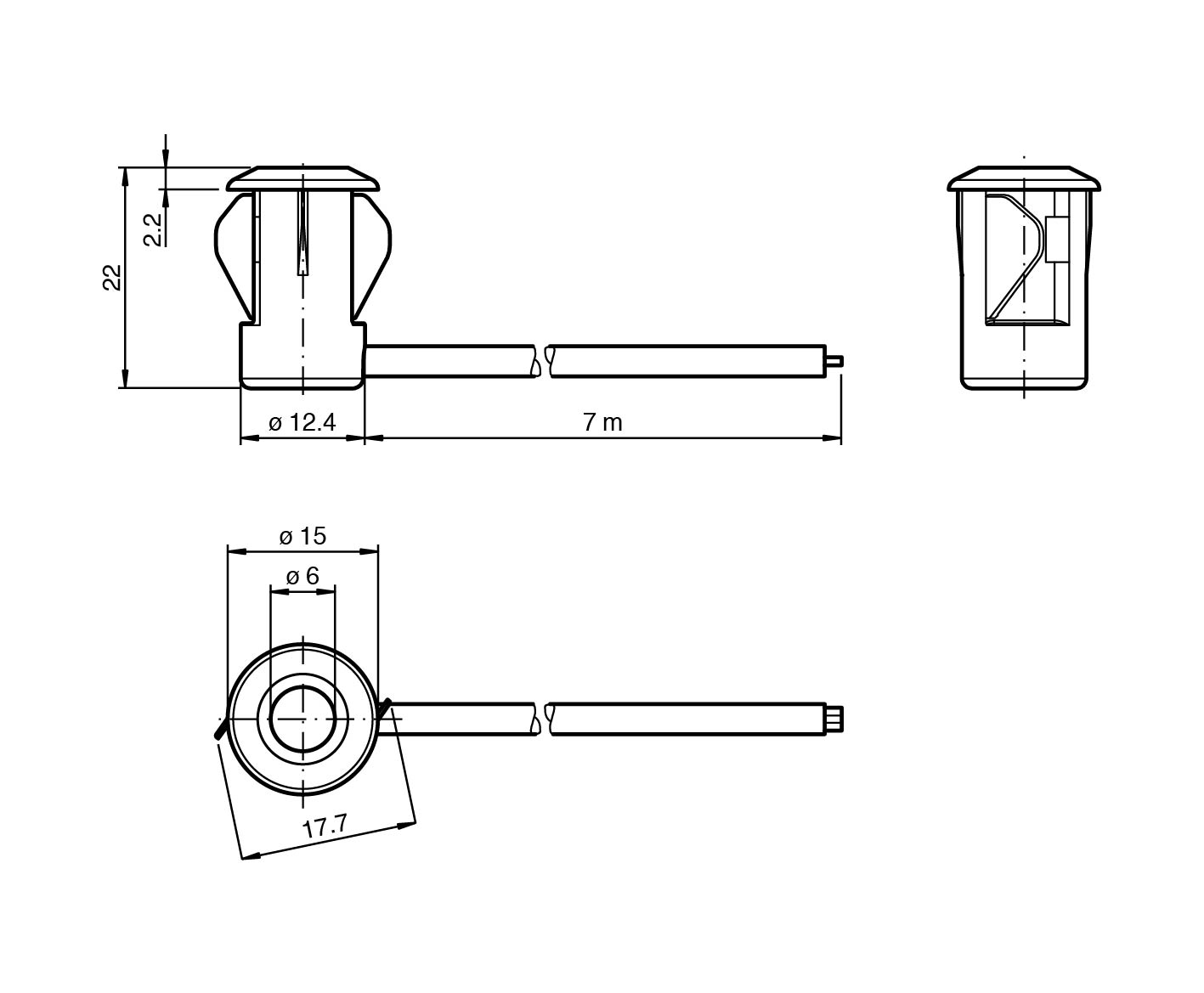

| 尺寸 | 尺寸 |
| 长度22 mm直径12,5 mm | 长度22 mm直径12,5 mm |
| 外壳 | PC ，黑色 |
| 光学端面 | 塑料板 |
| 长度 | 22 mm |
| 直径 | 12,5 mm |
