TECHNICAL DATA
规格参数

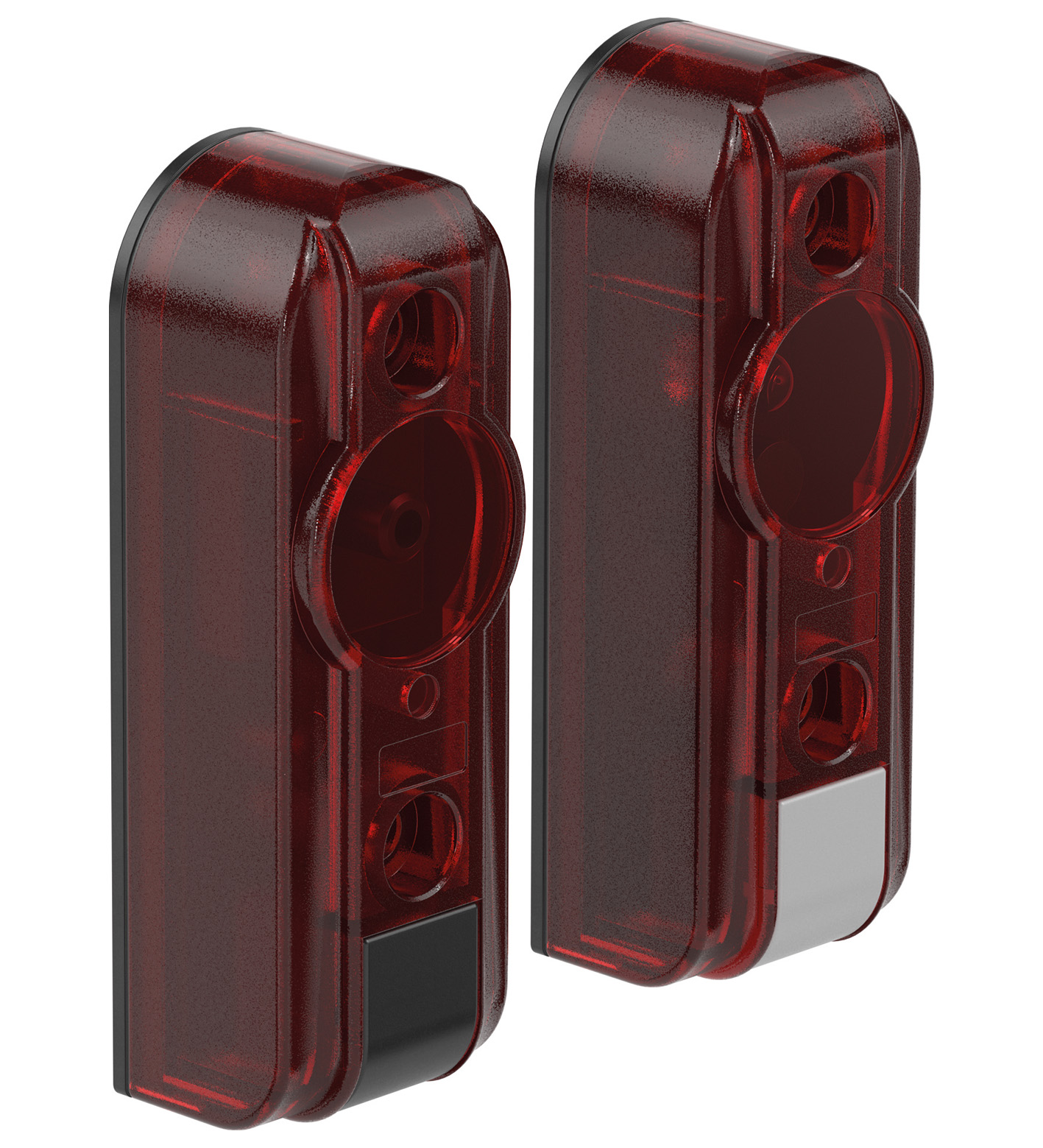

系统组件
| 发射器 | BILIX10-T. |
|---|---|
| 接收器 | BILIX10-R. |
| 有效检测距离 | 1,5 ... 7 m |
| 检测范围极限值 | 10 m |
| 保护区域光束数量 | 1 |
| 光源 | 红外发光二极管 |
| 光源类型 | 红外 |
| 标记 | CE |
| 发散角 | 发射器： 大约 15 ° 接收器： 大约 24 ° 带日光遮蔽滤光片 |
| 光学端面 | 向前直射 |
| 环境光限制 | 100000 Lux |
| 工作指示灯 | 发射器： 黄色 LED 亮起 接收器： 黄色 LED 亮起 |
| 功能指示灯 | 发射器： 黄色 LED 光束不被阻挡时亮起 红色 LED 光束中断时亮起 |
| 故障前指示器 | 发射器：黄色 LED 当能见度很低时闪烁（污染指示灯） |
| 工作电压 | 20 ... 28 V |
| 工作电流 | 最大 20 mA 在 24 V DC 时 |
| 可用前的时间延迟 | < 350 ms |
| 输出类型 | 晶体管输出 |
| 开关类型 | 亮时接通 |
| 信号输出 | 2 线制，调制输出电压，周期 = 3.05 ms，Tlow = 0.5 ms，饱和电压 < 3 V |
| 响应时间 | 光束未被遮挡至光束中断： 20 ms 光束中断至光束不被遮挡： 100 ms |
| 负载电阻器 | 330 ... 470 Ω |
| 产品标准 | EN 61000-6-2、EN 61000-6-3 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -30 ... 75 °C (-22 ... 167 °F) |
| 防护等级 | 防护等级IP50，符合 EN60529 标准 |
| 连接 | 螺丝端子，用于最大 1.5 mm2 |
| 质量 | 23 g |

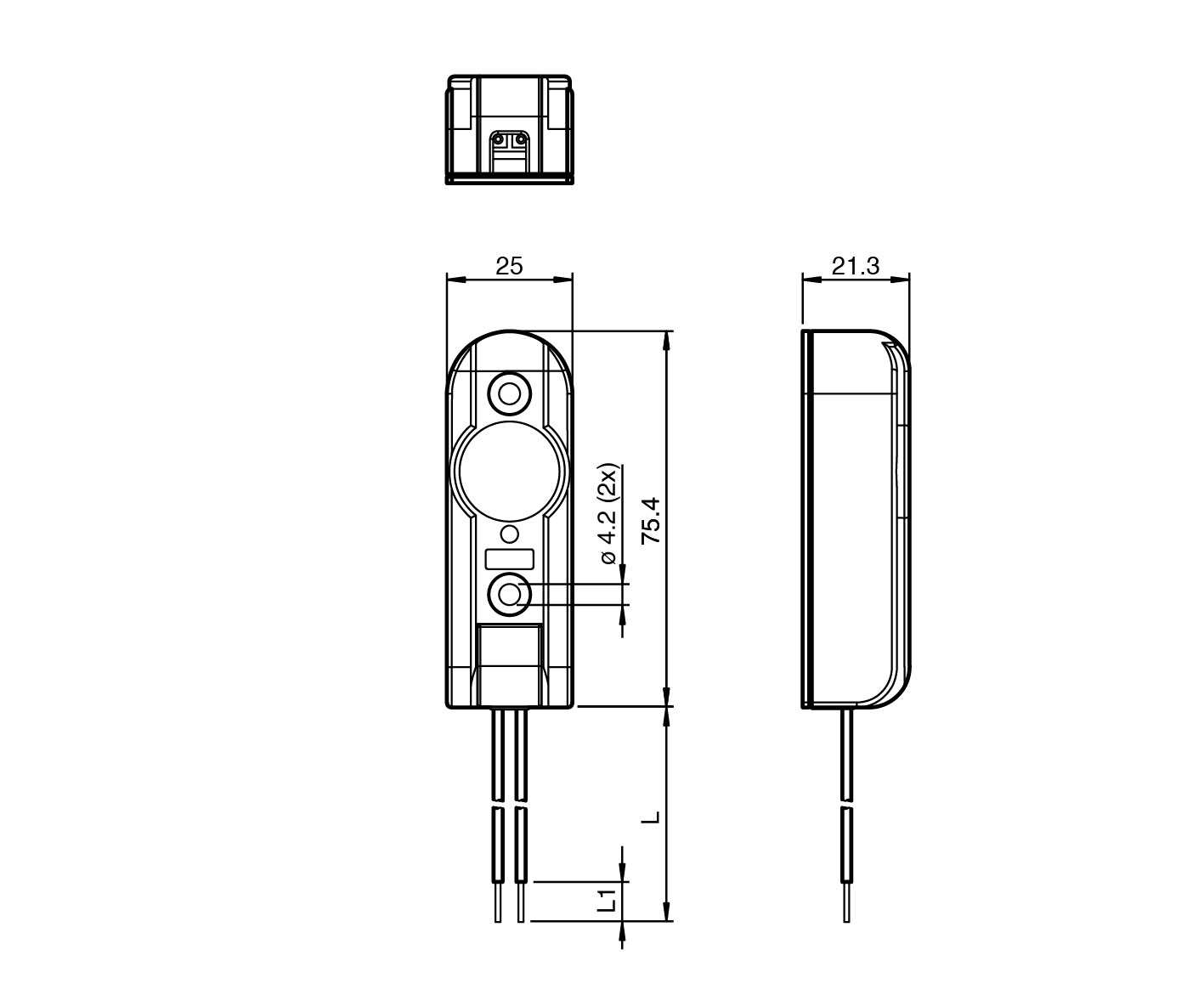

| 尺寸 | 尺寸 |
| 高度75 mm宽度25 mm深度22 mm | 高度75 mm宽度25 mm深度22 mm |
| 高度 | 75 mm |
| 宽度 | 25 mm |
| 深度 | 22 mm |
