倍加福

BIS510P-F201A-60

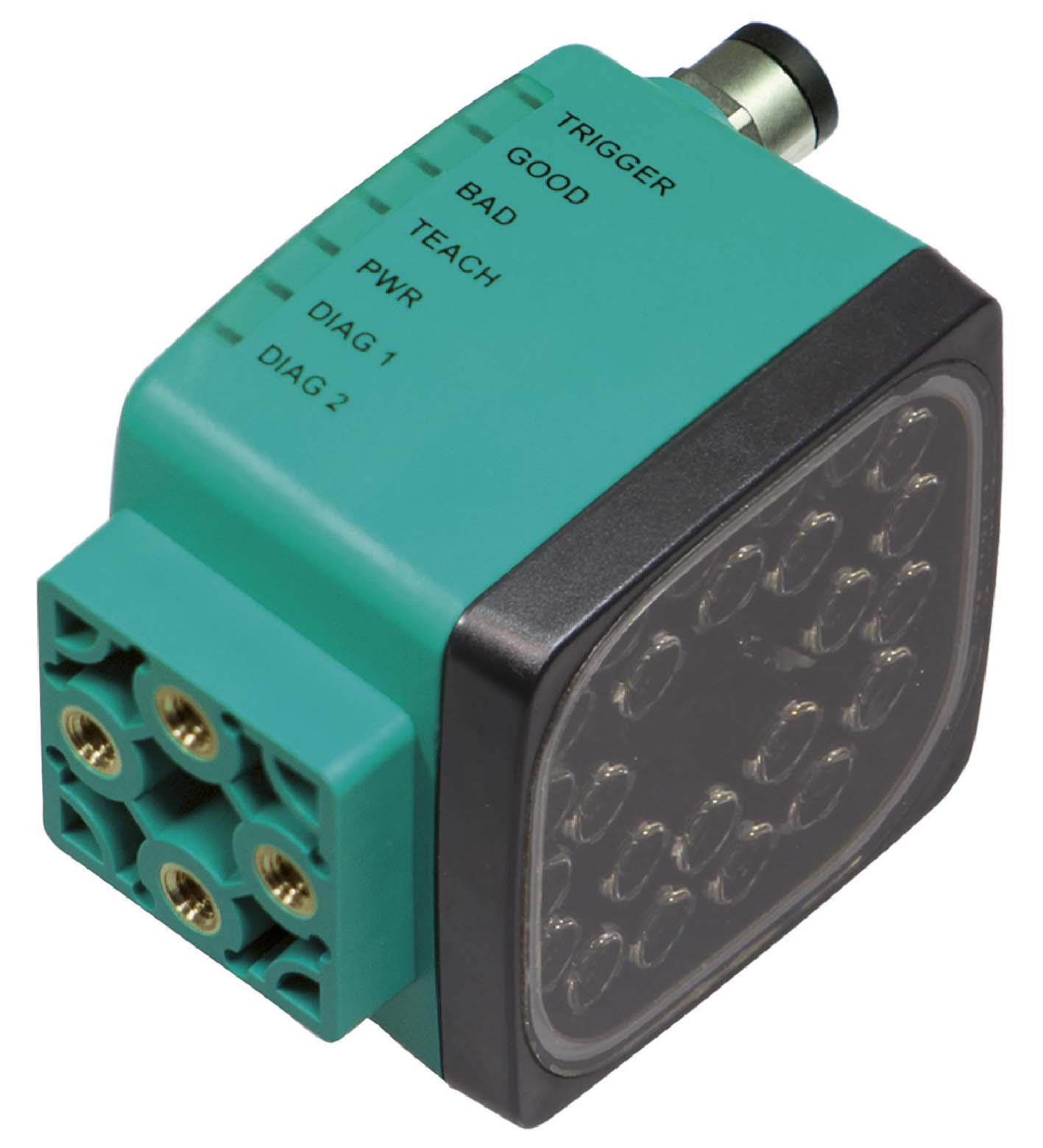

BIS510P-F201A-60 视觉传感器

订货号: 268532
产品分类: 纸张验证

片材检查传感器，通过比较所存储的图像或通过条形码评估来监控印刷情况

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

光源类型	内置 LED 灯（白色）
码制	2/5 交错，Code13、Code39、Code128、Pharmacode
物体尺寸	25 mm x 25 mm
读取距离	52 mm
景深	± 5 mm
读取区域	65 mm x 40 mm
评估频率	10 Hz
目标速度	已触发 max. 4 m/s
摄像头	摄像头
类型CMOS ，全局快门像素数量752 x 480 像素灰度256图像记录实时，程序控制或外部触发	类型CMOS ，全局快门像素数量752 x 480 像素灰度256图像记录实时，程序控制或外部触发
类型	CMOS ，全局快门
像素数量	752 x 480 像素
灰度	256
图像记录	实时，程序控制或外部触发
工作指示灯	绿色 LED：准备好运行
控制元件	2 x 按钮
LED 指示	触发器、成功、失败、示教、诊断 1、诊断 2、PWR
工作电压	24 V DC ±15% ，PELV
空载电流	最大 250 mA
功耗	6 W
接口类型	以太网
协议	TCP/IP
传输速率	100 MBit/s
电缆长度	最大 30 m
输入电压	将从外部施加 24 V ±15% PELV
编号/类型	1 路触发输入1 路标定输入2 输入（IN1、IN2）
输入电流	大约 2 mA 在 24 V DC 时
开关阈值	低：< 10 V，高：> 15 V
电缆长度	最大 30 m
编号/类型	示教激活，良好，不良，就绪
开关类型	PNP ，短路/过载保护
开关电压	将从外部施加 24 V ± 15 % PELV
开关电流	最大 100 mA 每个输出
电缆长度	最大 30 m
符合标准	符合标准
抗扰度EN 61326-1发射干扰EN 61000-6-4防护等级EN 60529光生物安全性风险组 1 根据 IEC 62471	抗扰度EN 61326-1发射干扰EN 61000-6-4防护等级EN 60529光生物安全性风险组 1 根据 IEC 62471
抗扰度	EN 61326-1
发射干扰	EN 61000-6-4
防护等级	EN 60529
光生物安全性	风险组 1 根据 IEC 62471
认证	CE
环境温度	0 ... 45 °C (32 ... 113 °F)
存储温度	-20 ... 60 °C (-4 ... 140 °F)
相对湿度	80 % ，无冷凝
耐冲击性	< 50 g
抗振性	< 3 G ， 11 ... 200 Hz
防护等级	IP67

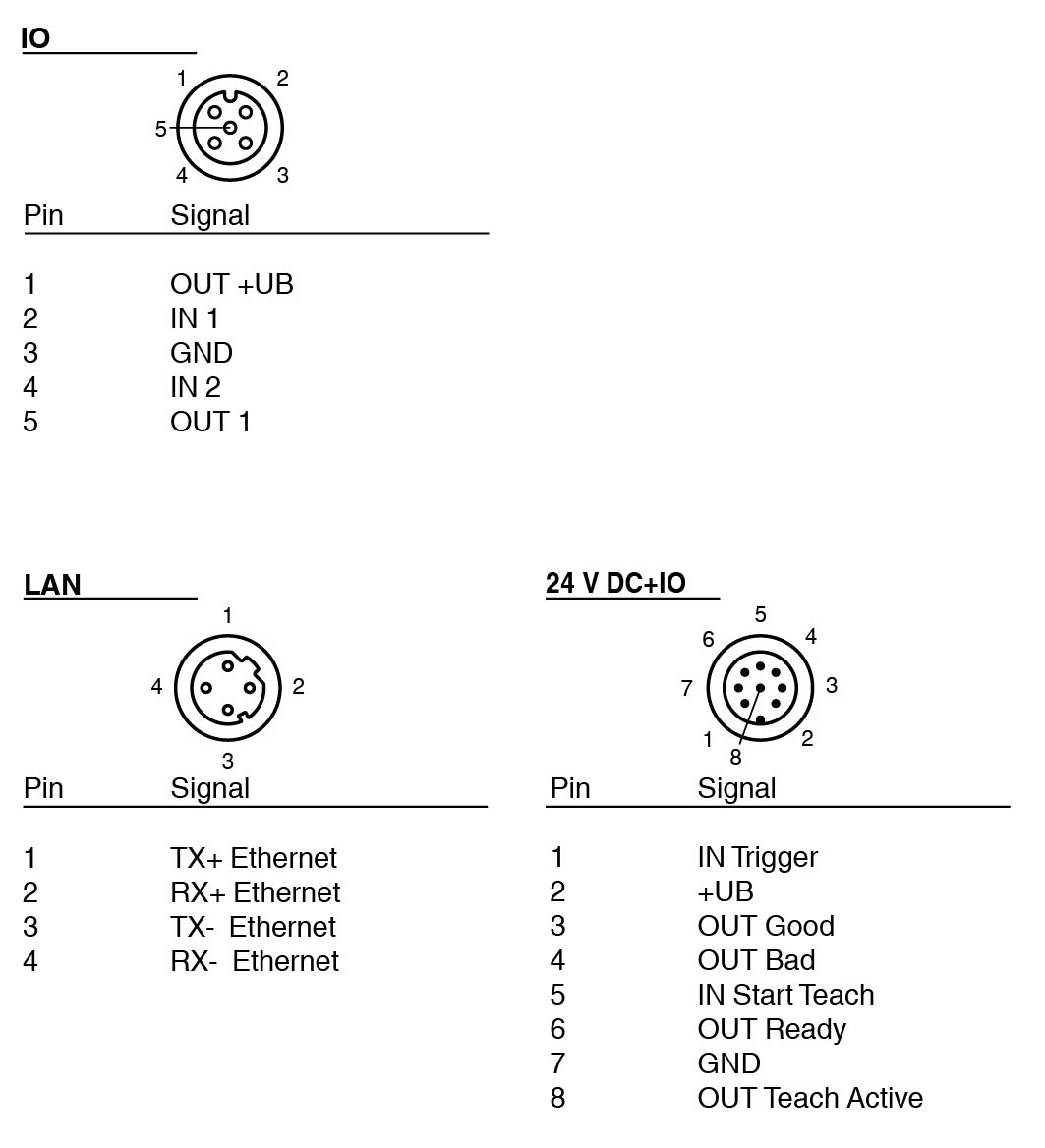

连接	8 针 M12 x 1 连接器，标准（供电 + IO），5 针，M12x1 插座，标准 (IO) ，4 针 M12x1 插座，D 码 (LAN)
材料	材料
外壳PC/ABS光学端面塑料板	外壳PC/ABS光学端面塑料板
安装	4 x M6 螺纹
质量	大约 160 g

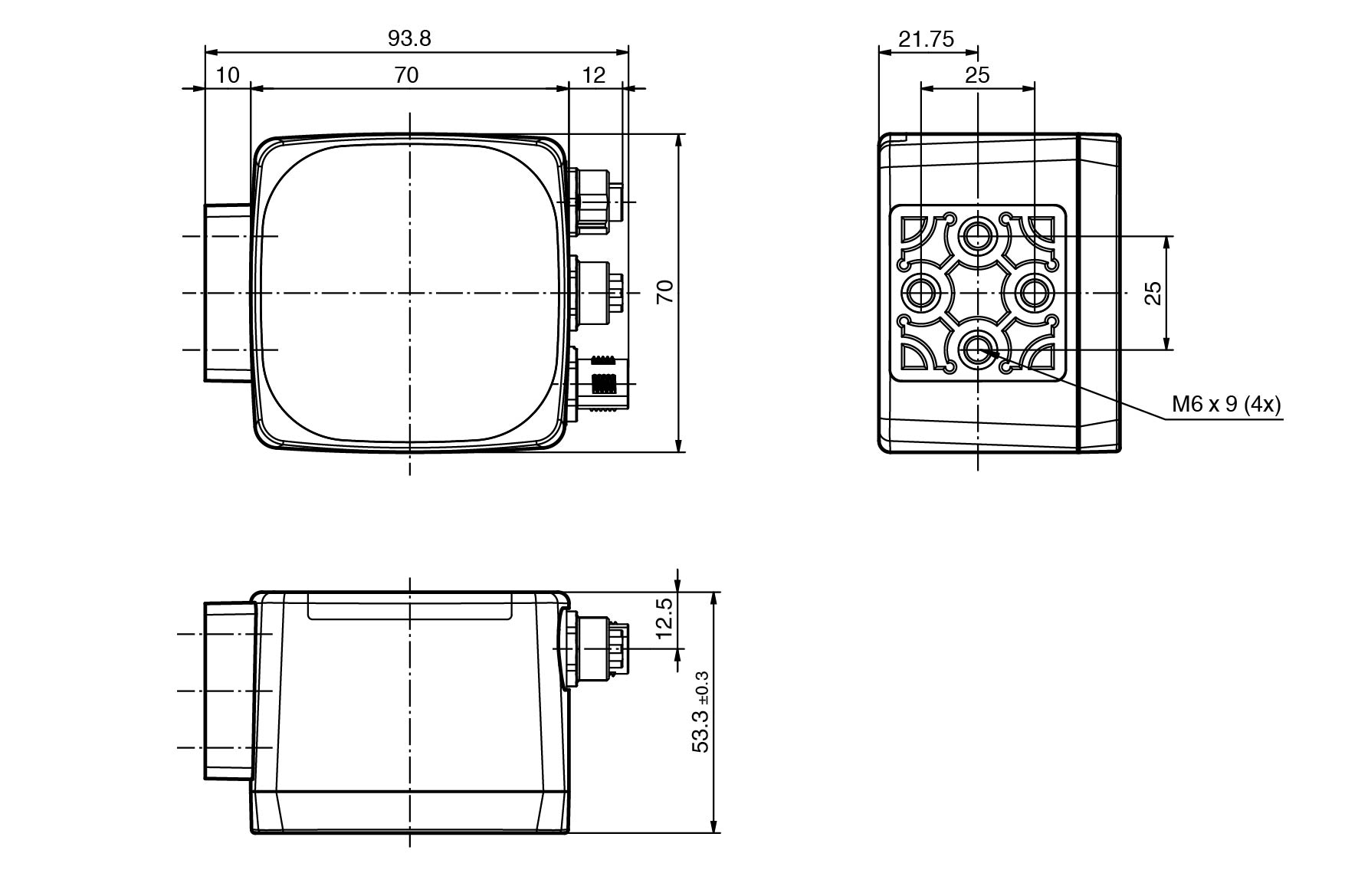

尺寸	尺寸
高度公差± 0,3 mm宽度70 mm	高度公差± 0,3 mm宽度70 mm
外壳	PC/ABS
光学端面	塑料板
高度公差	± 0,3 mm
宽度	70 mm
