TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 光电采样 |
|---|---|

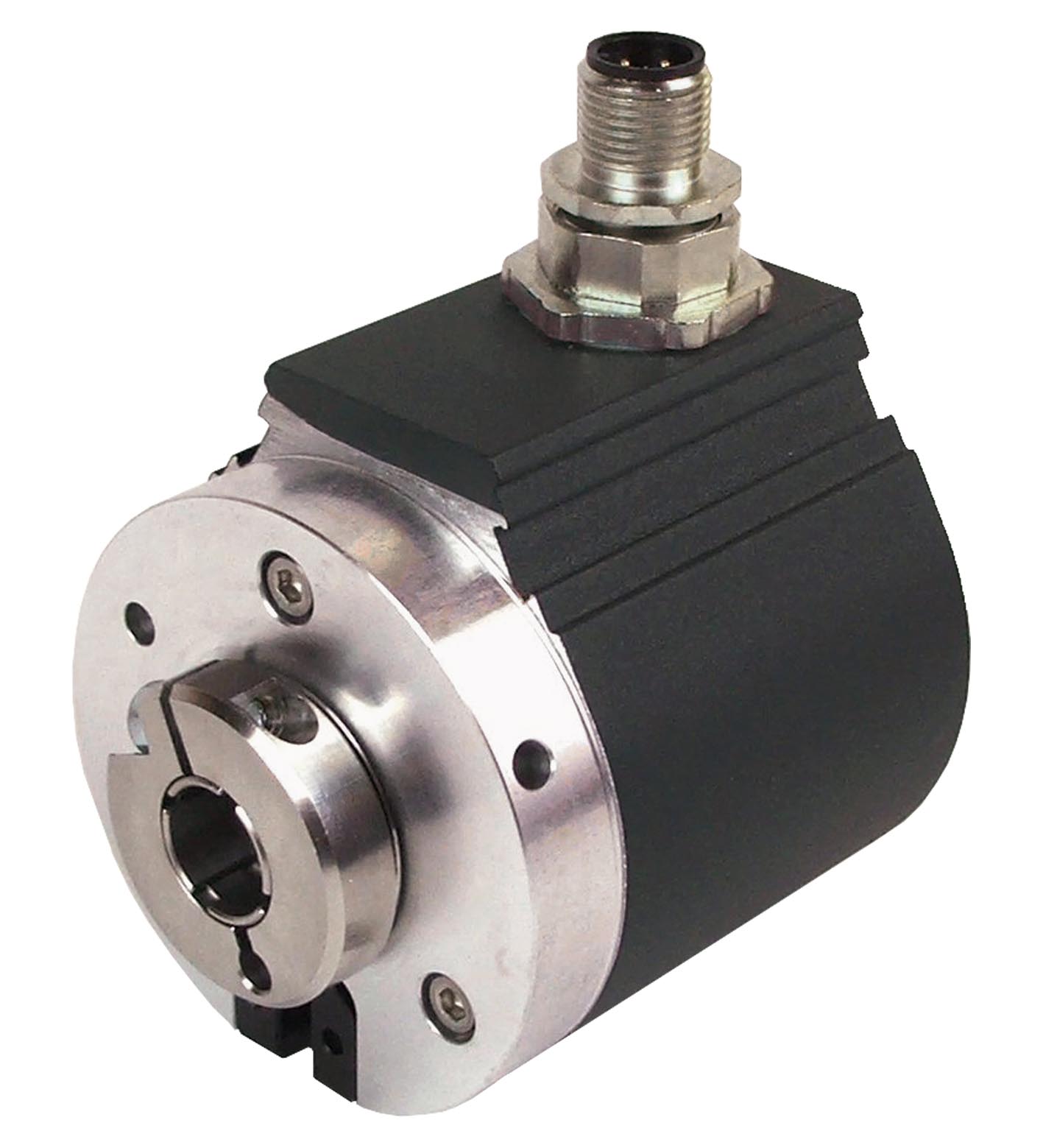

| 设备类型 | 单圈绝对值编码器 |
| 工作电压 | 29,5 ... 31,6 V DC |
| 空载电流 | 最大启动电流 155 mA ，最大工作电流 85 mA |
| 线性度 | ± 1 LSB |
| 输出码 | 可编程，格雷码，二进制码 |
| Code course（计数方向） | 可编程，顺时针递增（顺时针旋转，code course 递增）顺时针递减（顺时针旋转，code course 递减） |
| 接口类型 | AS-Interface |
| 分辨率 | 分辨率 |
| 单圈13 Bit总体解决方案13 Bit | 单圈13 Bit总体解决方案13 Bit |
| 传输速率 | 最大 0,167 MBit/s |
| 符合标准 | AS-Interface |
| 单圈 | 13 Bit |
| 总体解决方案 | 13 Bit |
| 连接器 | 类型 V1、M12、4 针 |
| 防护等级 | DIN EN 60529，IP65 |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，100 g，11 ms |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 2000 Hz |
| 工作温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 材料 | 外壳：带粉末涂层的铝材法兰：铝轴：不锈钢 |
| 质量 | 大约 330 g |
| 旋转速度 | 最大 10000 min -1 |
| 惯性力矩 | 30 gcm2 |
| 起始扭矩 | ≤ 2 Ncm |
| 紧固螺丝的紧固扭矩 | 最大 1,8 Nm |
| 轴负载 | 轴负载 |
| 角度偏移1 °轴向偏移最大 1 mm | 角度偏移1 °轴向偏移最大 1 mm |

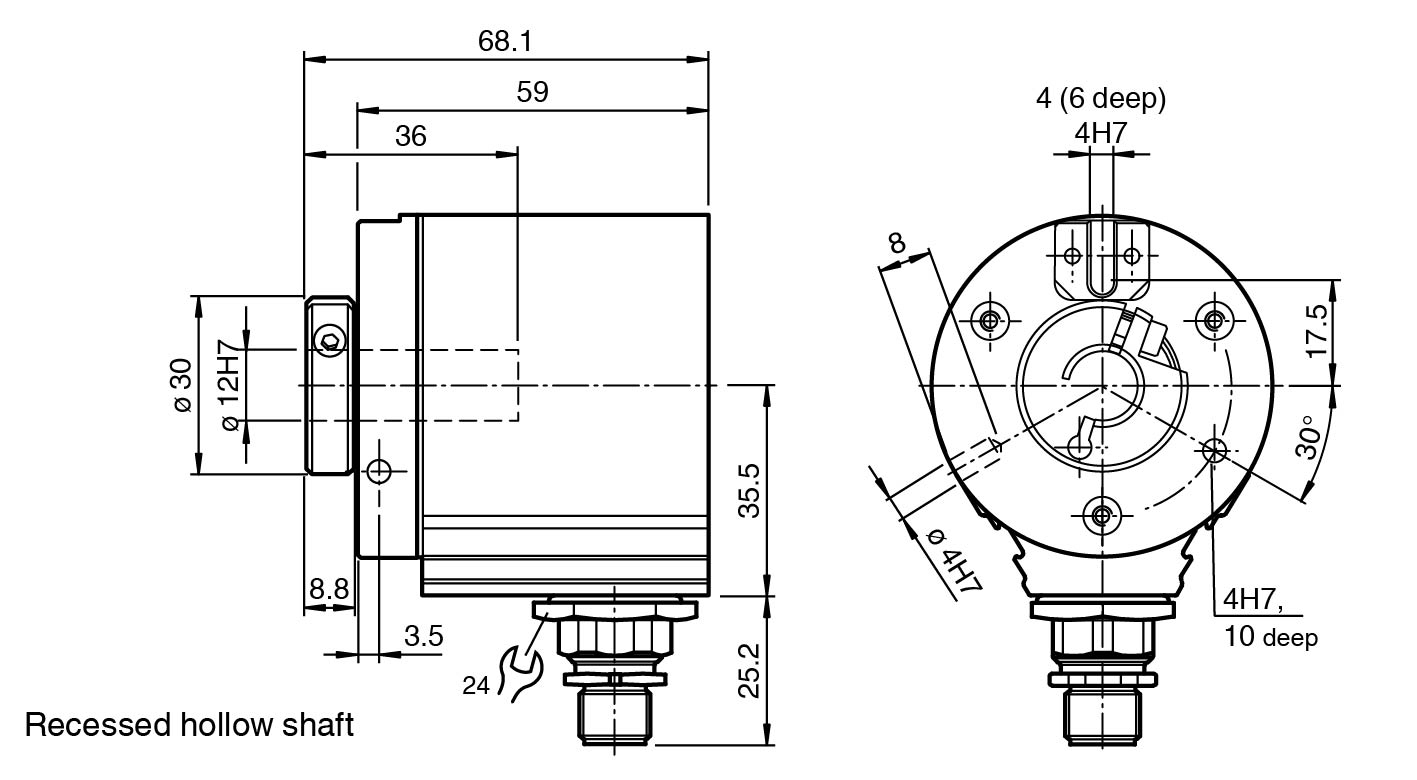

| 尺寸 | 尺寸 |
| 长度68 mm直径58 mm | 长度68 mm直径58 mm |
| 角度偏移 | 1 ° |
| 轴向偏移 | 最大 1 mm |
| 长度 | 68 mm |
| 直径 | 58 mm |
