倍加福

BT115A

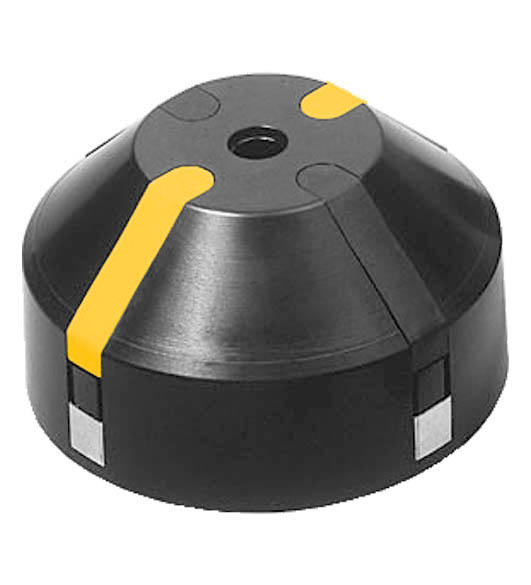

BT115A 执行器

订货号: 263361
产品分类: 附件

F31 系列适用的执行器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

环直径	max. 110 mm
弹簧环高度	max. 7 mm
环境温度	-40 ... 85 °C (-40 ... 185 °F)
轴直径	< 90 mm
轴高度	30 mm 和 50 mm
安装孔模式	30 x 130 mm
材料	材料
外壳安装组件：PA圆隔板PA （2 个，加强 10 mm）堵盖PE （1 个黑色）标识堵头PA （2 个黄色，2 个黑色）安装螺丝用于执行器： 1.4305 / AISI 303（1 件 M6 x 25）用于传感器 - F31： 1.4305 / AISI 303（4 件 M5 x 16）（2 个 M5 x 12）激活目标不锈钢 1.4305 / AISI 303 （集成）	外壳安装组件：PA圆隔板PA （2 个，加强 10 mm）堵盖PE （1 个黑色）标识堵头PA （2 个黄色，2 个黑色）安装螺丝用于执行器： 1.4305 / AISI 303（1 件 M6 x 25）用于传感器 - F31： 1.4305 / AISI 303（4 件 M5 x 16）（2 个 M5 x 12）激活目标不锈钢 1.4305 / AISI 303 （集成）
质量	120 g
紧固螺丝的紧固扭矩	≤ 1,5 Nm

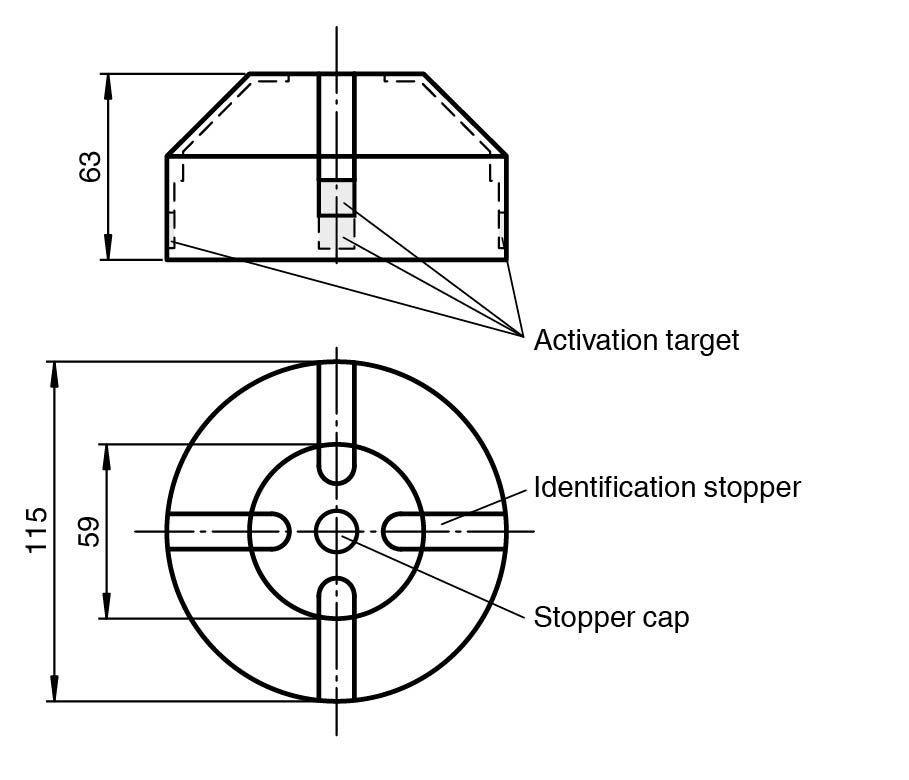

尺寸	尺寸
高度63 mm直径115 mm	高度63 mm直径115 mm
外壳	安装组件：PA
圆隔板	PA （2 个，加强 10 mm）
堵盖	PE （1 个黑色）
标识堵头	PA （2 个黄色，2 个黑色）
安装螺丝	用于执行器： 1.4305 / AISI 303（1 件 M6 x 25）用于传感器 - F31： 1.4305 / AISI 303（4 件 M5 x 16）（2 个 M5 x 12）
激活目标	不锈钢 1.4305 / AISI 303 （集成）
高度	63 mm
直径	115 mm

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

STP 三维图纸 3-D

已就绪 · 可下载下载文件
