倍加福

BT115B

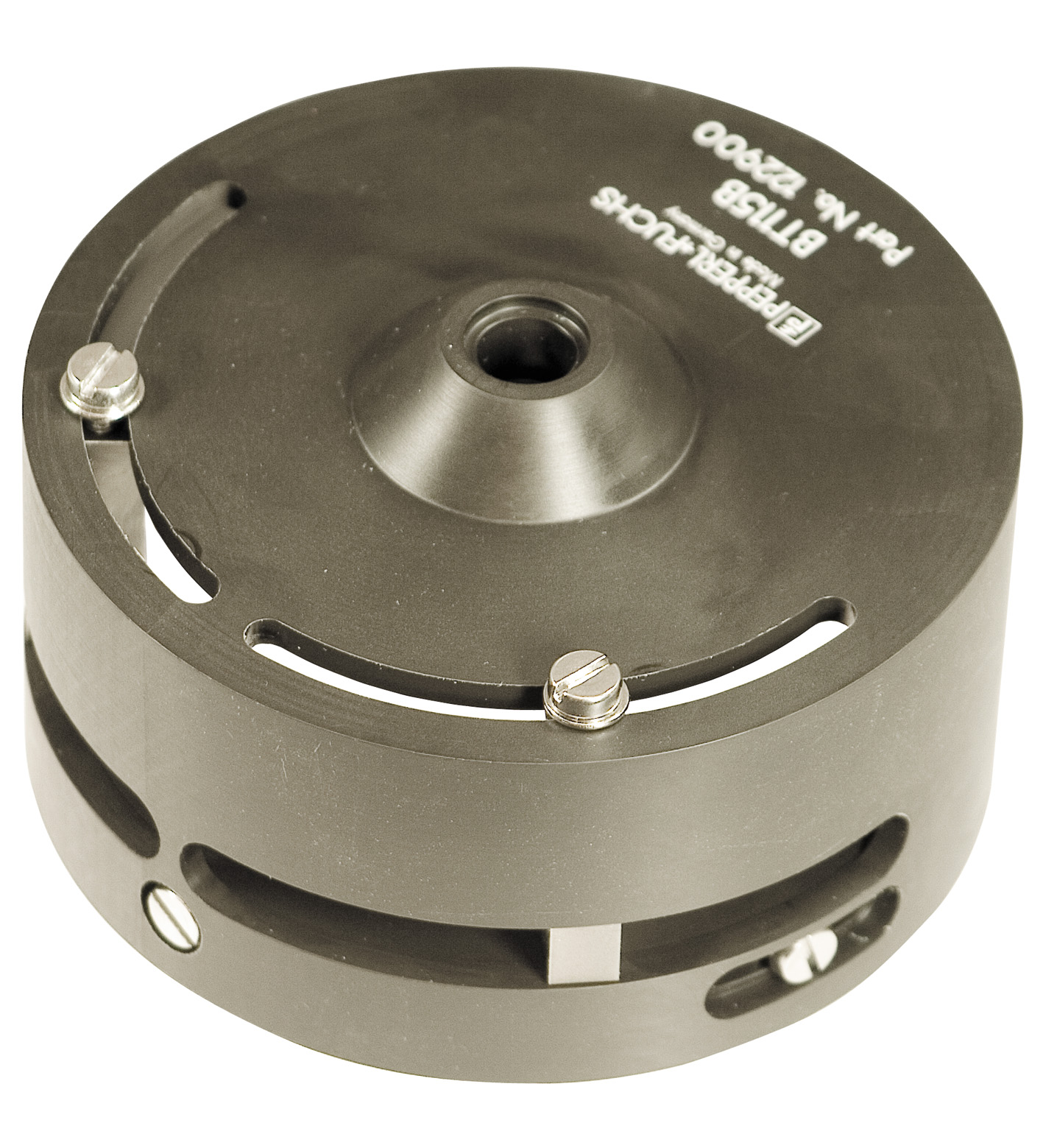

BT115B 执行器

订货号: 122900
产品分类: 附件

F31 系列适用的执行器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

环直径	max. 105 mm
弹簧环高度	max. 5 mm
环境温度	-25 ... 70 °C (-13 ... 158 °F)
轴直径	< 90 mm
轴高度	30 mm 和 50 mm
安装孔模式	30 x 130 mm
材料	材料
外壳POM圆隔板PA （2 个，加强 10 mm）安装螺丝用于执行器： 1.4305 / AISI 303（1 件 M6 x 35）用于传感器 - F31： 1.4305 / AISI 303（4 件 M5 x 16）（2 个 M5 x 12）激活目标不锈钢 1.4305 / AISI 303 （集成）	外壳POM圆隔板PA （2 个，加强 10 mm）安装螺丝用于执行器： 1.4305 / AISI 303（1 件 M6 x 35）用于传感器 - F31： 1.4305 / AISI 303（4 件 M5 x 16）（2 个 M5 x 12）激活目标不锈钢 1.4305 / AISI 303 （集成）

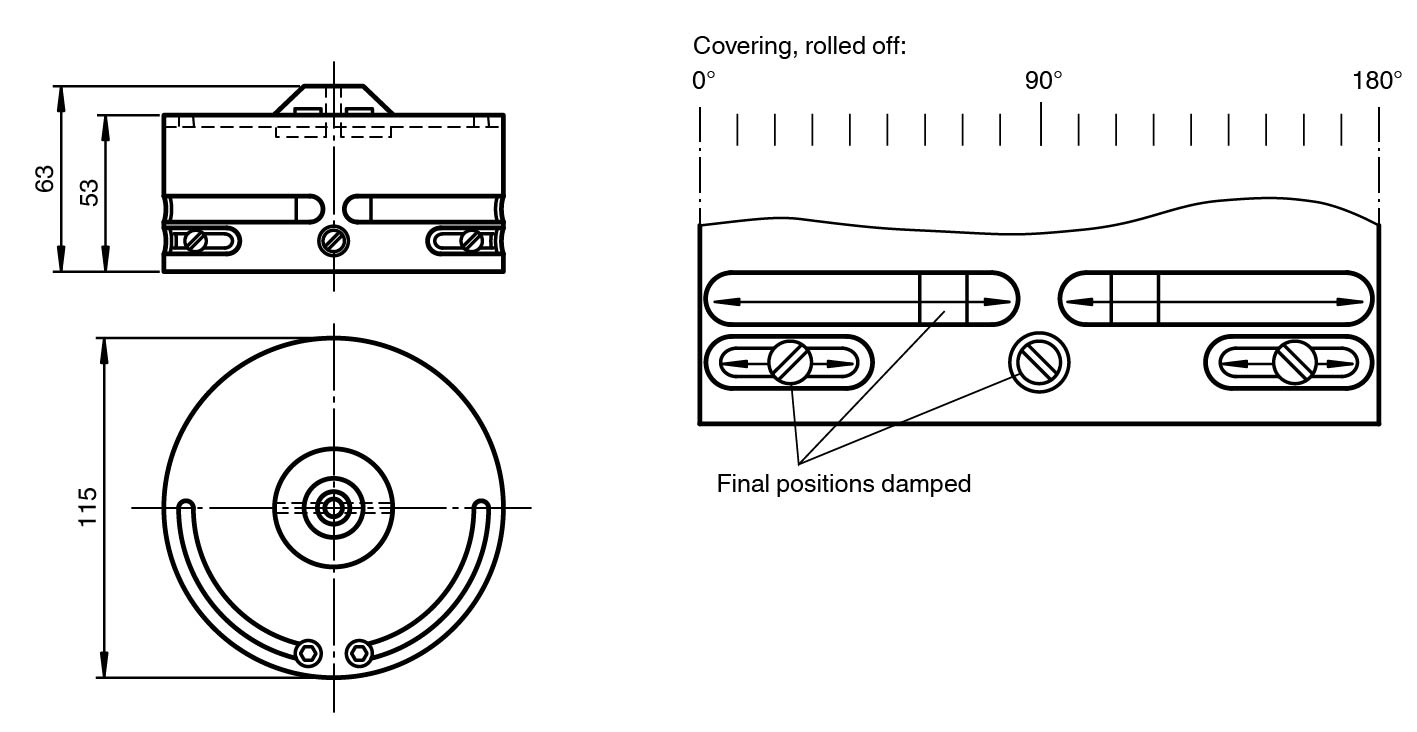

尺寸	尺寸
高度63 mm直径115 mm	高度63 mm直径115 mm
外壳	POM
圆隔板	PA （2 个，加强 10 mm）
安装螺丝	用于执行器： 1.4305 / AISI 303（1 件 M6 x 35）用于传感器 - F31： 1.4305 / AISI 303（4 件 M5 x 16）（2 个 M5 x 12）
激活目标	不锈钢 1.4305 / AISI 303 （集成）
高度	63 mm
直径	115 mm

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

STP 三维图纸 3-D

已就绪 · 可下载下载文件
