TECHNICAL DATA
规格参数
通用规格
| 环直径 | max. 57 mm |
|---|---|
| 弹簧环高度 | max. 6 mm |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 轴直径 | < 53 mm |
| 轴高度 | 20 mm |
| 安装孔模式 | 30 x 80 mm |
| 材料 | 材料 |
| 外壳PA圆隔板PA （1 个，10 mm，强）标识堵头PP （1 个）安装螺丝用于执行器： 1.4305 / AISI 303（1 件 M6 x 25） 用于传感器 - F31： 1.4305 / AISI 303（4 件 M5 x 16） （2 个 M5 x 12）激活目标1.4305 / AISI 3032 件 10x180° | 外壳PA圆隔板PA （1 个，10 mm，强）标识堵头PP （1 个）安装螺丝用于执行器： 1.4305 / AISI 303（1 件 M6 x 25） 用于传感器 - F31： 1.4305 / AISI 303（4 件 M5 x 16） （2 个 M5 x 12）激活目标1.4305 / AISI 3032 件 10x180° |

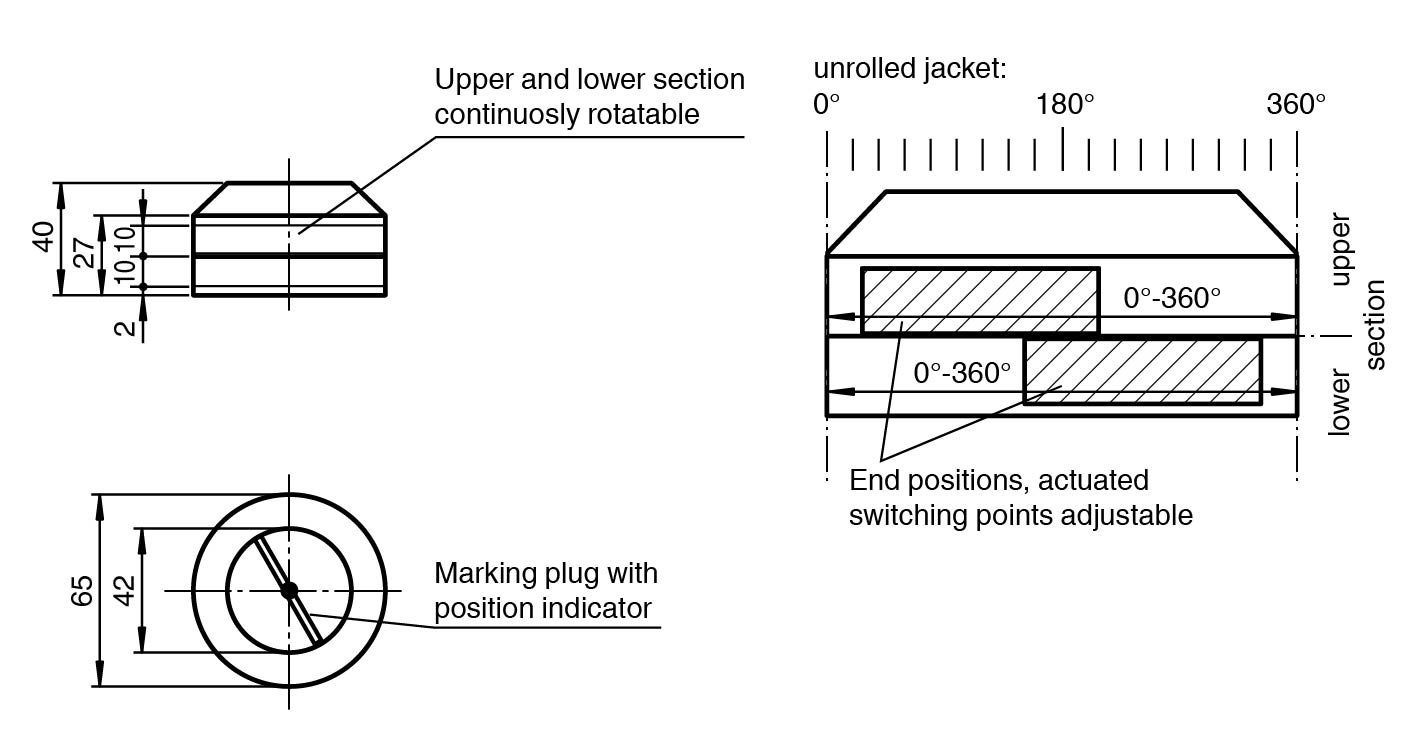

| 尺寸 | 尺寸 |
| 高度40 mm直径65 mm | 高度40 mm直径65 mm |
| 注意 | 轴高为 30 mm，使用 MH-BT65B 转接板附件。 |
| 外壳 | PA |
| 圆隔板 | PA （1 个，10 mm，强） |
| 标识堵头 | PP （1 个） |
| 安装螺丝 | 用于执行器： 1.4305 / AISI 303（1 件 M6 x 25） 用于传感器 - F31： 1.4305 / AISI 303（4 件 M5 x 16） （2 个 M5 x 12） |
| 激活目标 | 1.4305 / AISI 3032 件 10x180° |
| 高度 | 40 mm |
| 直径 | 65 mm |
