TECHNICAL DATA
规格参数
通用规格
| 环直径 | max. 65 mm |
|---|---|
| 弹簧环高度 | max. 6 mm |
| 环境温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 轴直径 | < 58 mm |
| 轴高度 | 20 mm 和 30 mm |
| 安装孔模式 | 30 x 80 mm |
| 材料 | 材料 |
| 外壳安装组件：PA圆隔板PA （1 个，10 mm，强）堵盖PE （1 个 黑色）标识堵头PA （2 个黄色，2 个黑色）安装螺丝用于执行器： 1.4401 / AISI 316（1 件 M6 x 25） 用于传感器 - F31： 1.4401 / AISI 316（2 件 M5 x 16） （2 个 M5 x 12）激活目标不锈钢 1.4401 / AISI 316 （集成） | 外壳安装组件：PA圆隔板PA （1 个，10 mm，强）堵盖PE （1 个 黑色）标识堵头PA （2 个黄色，2 个黑色）安装螺丝用于执行器： 1.4401 / AISI 316（1 件 M6 x 25） 用于传感器 - F31： 1.4401 / AISI 316（2 件 M5 x 16） （2 个 M5 x 12）激活目标不锈钢 1.4401 / AISI 316 （集成） |
| 质量 | 40 g |
| 紧固螺丝的紧固扭矩 | ≤ 1,5 Nm |

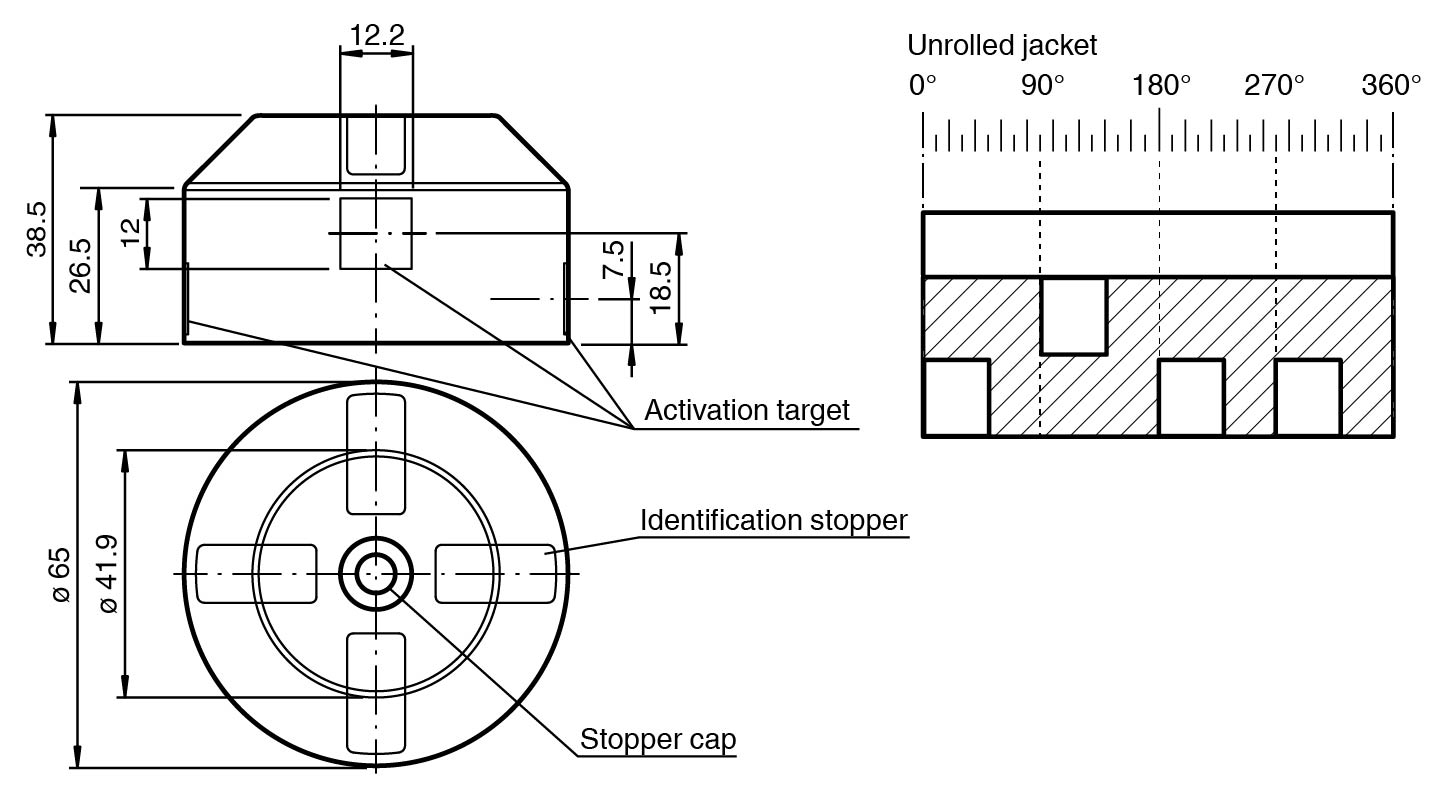

| 尺寸 | 尺寸 |
| 高度38,5 mm宽度直径65 mm | 高度38,5 mm宽度直径65 mm |
| 外壳 | 安装组件：PA |
| 圆隔板 | PA （1 个，10 mm，强） |
| 堵盖 | PE （1 个 黑色） |
| 标识堵头 | PA （2 个黄色，2 个黑色） |
| 安装螺丝 | 用于执行器： 1.4401 / AISI 316（1 件 M6 x 25） 用于传感器 - F31： 1.4401 / AISI 316（2 件 M5 x 16） （2 个 M5 x 12） |
| 激活目标 | 不锈钢 1.4401 / AISI 316 （集成） |
| 高度 | 38,5 mm |
| 宽度 | 宽度 |
| 直径 | 65 mm |
