TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 最大 300 V |
|---|---|
| 易燃性 | IEC 60332-1-2 ， ISO 14572 ， 阻燃性符合 ISO 14572 和 ISO 6722 标准 |
| 无卤 | IEC 60754-2 |
| 耐水解 | 阻燃性符合 ISO 14572 和 ISO 6722 标准 |
| 耐油 | ISO 14572 |
| 环境温度 | 环境温度 |
| 固定缆线-40 ... 120 °C (-40 ... 248 °F) 对于 20000 h -40 ... 150 °C (-40 ... 302 °F) 对于 3000 h柔性电缆-15 ... 120 °C (5 ... 248 °F) 对于 20000 h -15 ... 150 °C (5 ... 302 °F) 对于 3000 h | 固定缆线-40 ... 120 °C (-40 ... 248 °F) 对于 20000 h -40 ... 150 °C (-40 ... 302 °F) 对于 3000 h柔性电缆-15 ... 120 °C (5 ... 248 °F) 对于 20000 h -15 ... 150 °C (5 ... 302 °F) 对于 3000 h |
| 污染程度 | 3 |
| 固定缆线 | -40 ... 120 °C (-40 ... 248 °F) 对于 20000 h -40 ... 150 °C (-40 ... 302 °F) 对于 3000 h |
| 柔性电缆 | -15 ... 120 °C (5 ... 248 °F) 对于 20000 h -15 ... 150 °C (5 ... 302 °F) 对于 3000 h |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 10 x 电缆直径，固定式护套颜色橙色（类似于 RAL 2003）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色内芯构造19 x 0,16 mm ∅长度L100 m质量38,2 kg/km电缆代码Li 7Y-41X 4 x 0.34 | 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 10 x 电缆直径，固定式护套颜色橙色（类似于 RAL 2003）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色内芯构造19 x 0,16 mm ∅长度L100 m质量38,2 kg/km电缆代码Li 7Y-41X 4 x 0.34 |
| 拖链适用性 | 拖链适用性 |
| 扭转循环min. 300000扭转应力± 360 °/ 30 cm | 扭转循环min. 300000扭转应力± 360 °/ 30 cm |
| 质量 | 3657 g |
| 护套直径 | 4,8 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 10 x 电缆直径，固定式 |

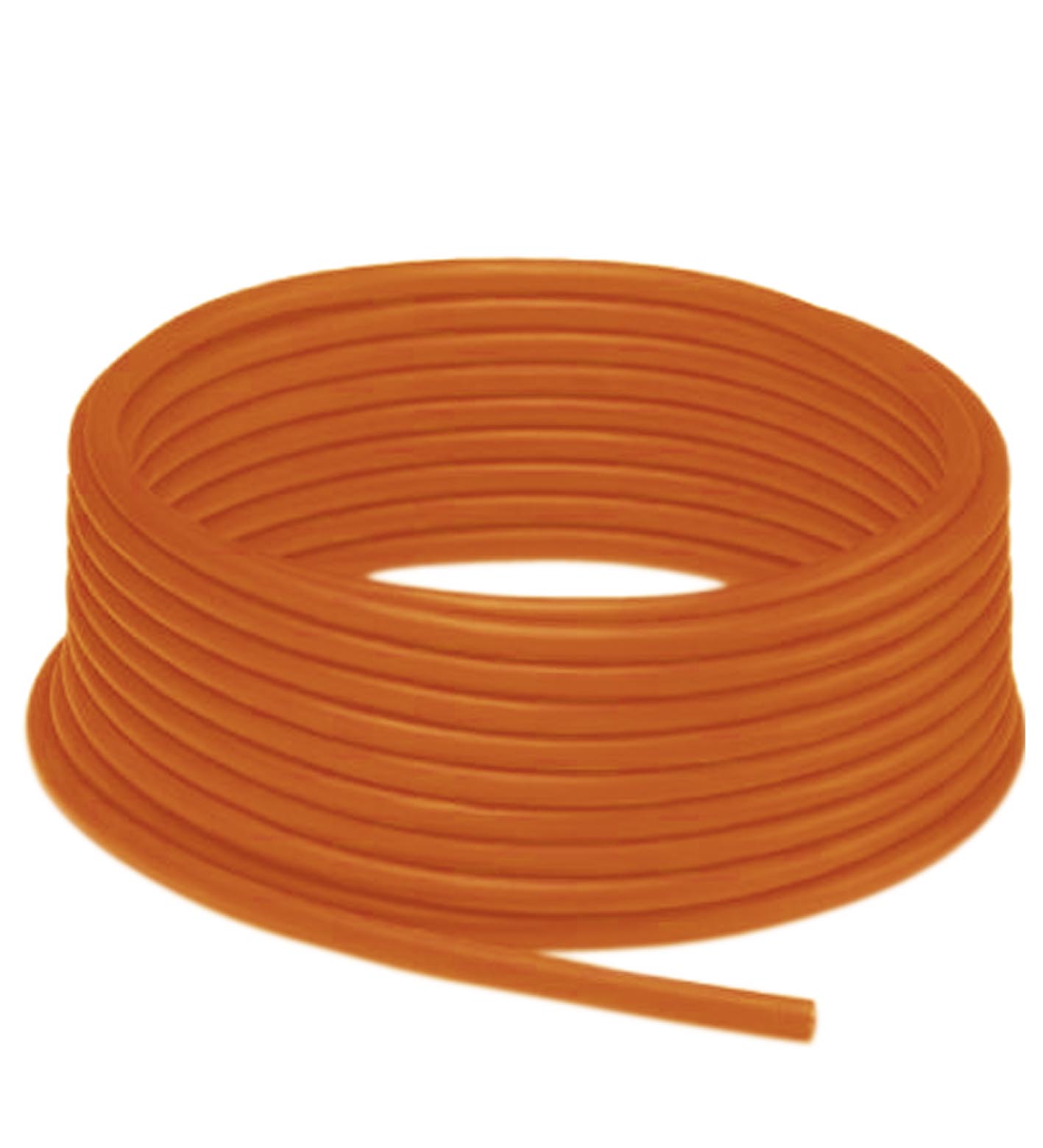

| 护套颜色 | 橙色（类似于 RAL 2003） |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 |

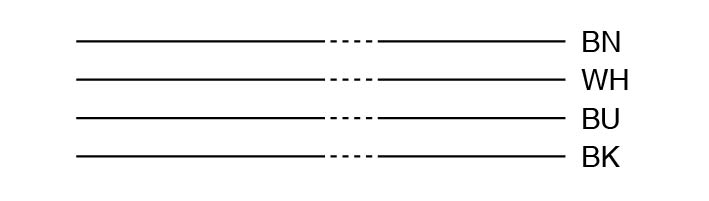

| 芯颜色 | 1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 |
| 内芯构造 | 19 x 0,16 mm ∅ |

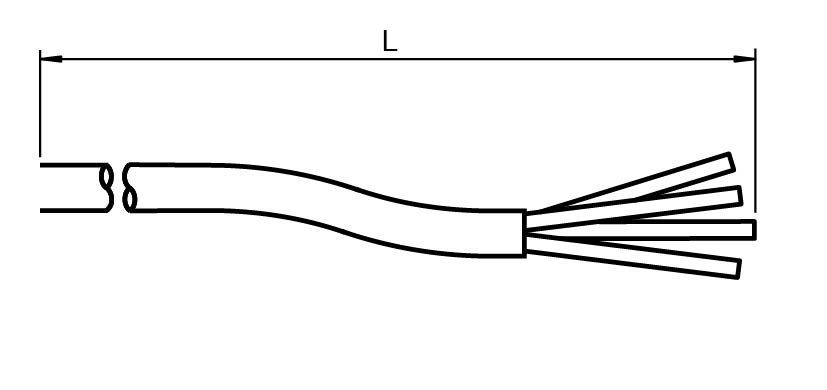

| 长度 | 100 m |
| 质量 | 38,2 kg/km |
| 电缆代码 | Li 7Y-41X 4 x 0.34 |
| 扭转循环 | min. 300000 |
| 扭转应力 | ± 360 °/ 30 cm |
| 无 LABS | 是 |
| 无卤 | 是 |
| 电缆 | 电缆 |
| 护套TPE线芯裸铜 (Cu)磁芯绝缘ETFE耐焊珠是耐焊渣是耐油是耐水解是易燃性阻燃性分子交联是 | 护套TPE线芯裸铜 (Cu)磁芯绝缘ETFE耐焊珠是耐焊渣是耐油是耐水解是易燃性阻燃性分子交联是 |
| 护套 | TPE |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | ETFE |
| 耐焊珠 | 是 |
| 耐焊渣 | 是 |
| 耐油 | 是 |
| 耐水解 | 是 |
| 易燃性 | 阻燃性 |
| 分子交联 | 是 |
