产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 最大 300 V AC/DC |
|---|---|
| 易燃性 | UL 1581；DIN EN 60332-2-2 |
| 无卤 | DIN VDE 0472-815 |
| 耐油 | DIN EN 60811-2-1 |
| UL 认证 | AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 |
| 环境温度 | 环境温度 |
| 固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) | 固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 3 |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -25 ... 80 °C (-13 ... 176 °F) |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径5,3 mm ±0.2 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 80 N / 300 mm护套颜色黄色（类似于 RAL 1021）芯数5线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色内芯构造42 x 0,1 mm ∅长度L100 m电缆代码Li F 9Y 11Y 5 x 0.34 | 护套直径5,3 mm ±0.2 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 80 N / 300 mm护套颜色黄色（类似于 RAL 1021）芯数5线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色内芯构造42 x 0,1 mm ∅长度L100 m电缆代码Li F 9Y 11Y 5 x 0.34 |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 5000000运动速度max. 3 m/s导线距离最长 5 m加速度max. 5 m/s2扭转循环min. 1000000扭转应力± 180 °/m | 牵引链循环min. 5000000运动速度max. 3 m/s导线距离最长 5 m加速度max. 5 m/s2扭转循环min. 1000000扭转应力± 180 °/m |
| 质量 | 3750 g |
| 护套直径 | 5,3 mm ±0.2 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式 |
| 护套剥离力 | max. 80 N / 300 mm |

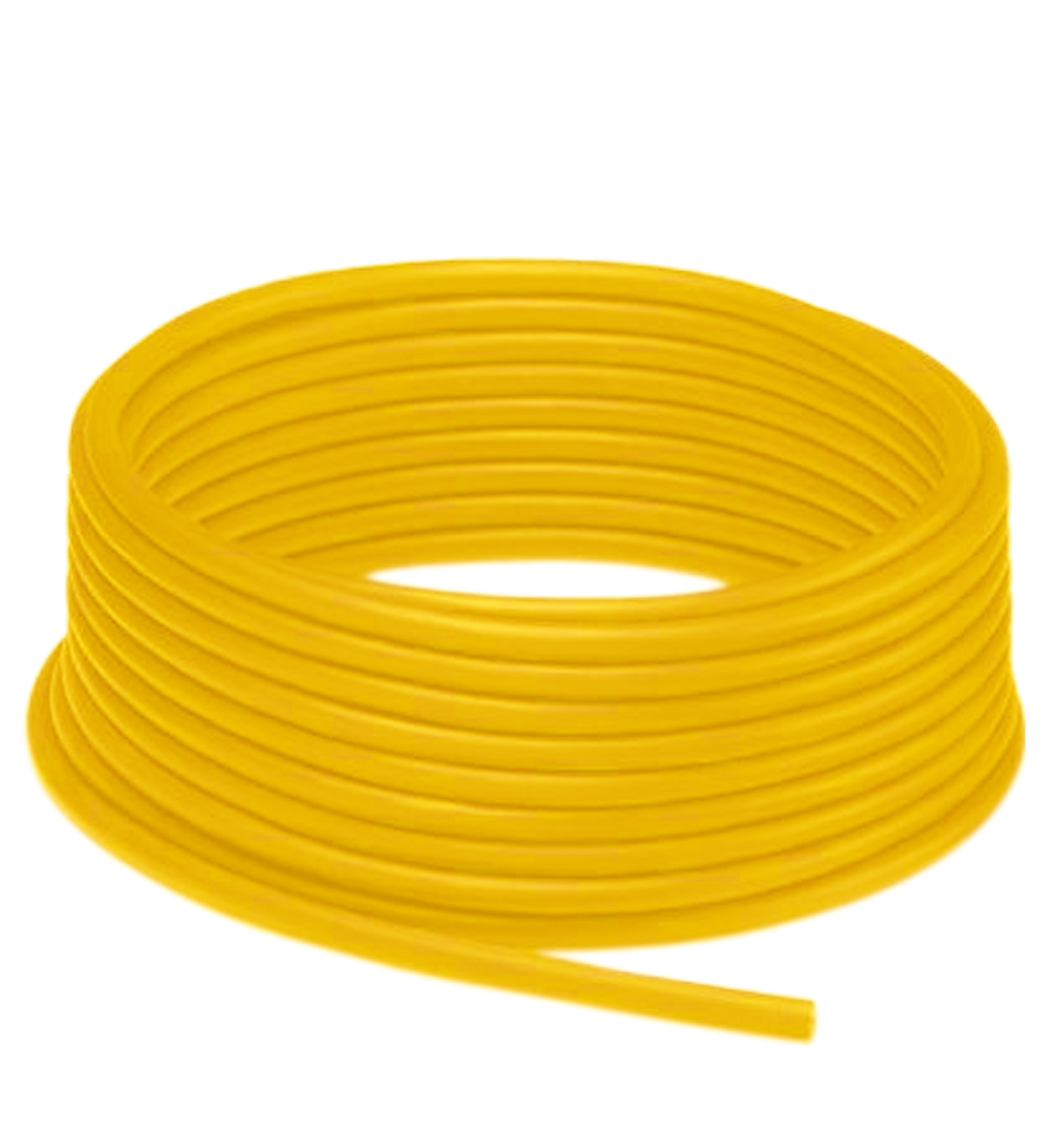

| 护套颜色 | 黄色（类似于 RAL 1021） |
| 芯数 | 5 |
| 线芯横截面积 | 0,34 mm2 |

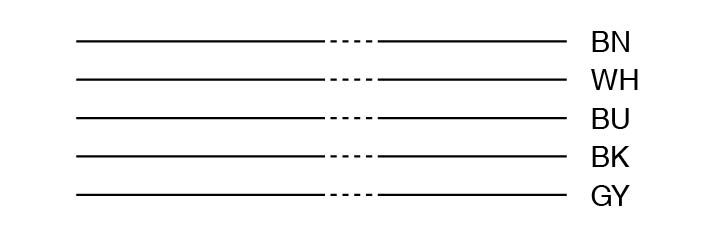

| 芯颜色 | 1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色 |
| 内芯构造 | 42 x 0,1 mm ∅ |

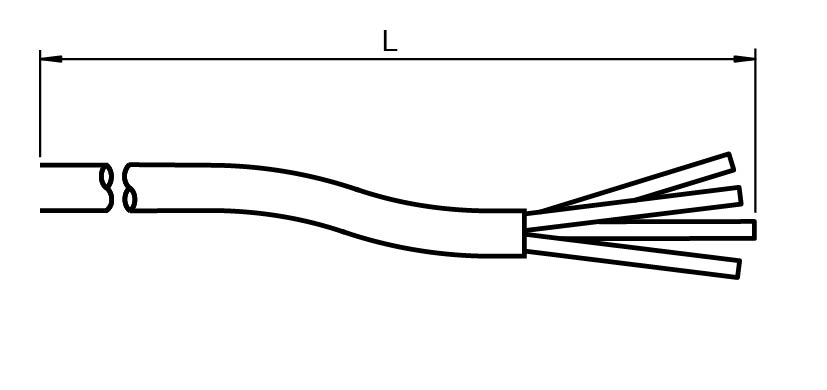

| 长度 | 100 m |
| 电缆代码 | Li F 9Y 11Y 5 x 0.34 |
| 牵引链循环 | min. 5000000 |
| 运动速度 | max. 3 m/s |
| 导线距离 | 最长 5 m |
| 加速度 | max. 5 m/s2 |
| 扭转循环 | min. 1000000 |
| 扭转应力 | ± 180 °/m |
| 无 LABS | 是 |
| 无卤 | 是 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐焊珠是耐焊渣是额定电阻良好耐油是耐冷却润滑是耐微生物是耐水解是易燃性FT2 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐焊珠是耐焊渣是额定电阻良好耐油是耐冷却润滑是耐微生物是耐水解是易燃性FT2 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 耐焊珠 | 是 |
| 耐焊渣 | 是 |
| 额定电阻 | 良好 |
| 耐油 | 是 |
| 耐冷却润滑 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | FT2 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
