TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 最大 300 V AC/DC |
|---|---|
| 易燃性 | UL 1581；DIN EN 60332-2-2 |
| 无卤 | IEC 60754-1 |
| 耐微生物 | EN 50363 |
| 耐水解 | EN 50363 |
| UL 认证 | cURus AWM 20549 AWM I/II A/B 80°C 300V FT2 |
| 环境温度 | 环境温度 |
| 固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) | 固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) |
| 污染程度 | 3 |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -20 ... 80 °C (-4 ... 176 °F) |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径6 mm ±0.2 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 80 N / 300 mm护套颜色黑色（与 RAL 9005 相似）芯数8线芯横截面积0,25 mm2芯颜色1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 7 芯： 蓝色 8 芯：红色 红色内芯构造32 x 0,1 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L100 m电缆代码Li 9Y C 11Y 8 x 0.25 | 护套直径6 mm ±0.2 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 80 N / 300 mm护套颜色黑色（与 RAL 9005 相似）芯数8线芯横截面积0,25 mm2芯颜色1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 7 芯： 蓝色 8 芯：红色 红色内芯构造32 x 0,1 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L100 m电缆代码Li 9Y C 11Y 8 x 0.25 |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 5000000运动速度max. 3 m/s导线距离最长 5 m加速度max. 5 m/s2 | 牵引链循环min. 5000000运动速度max. 3 m/s导线距离最长 5 m加速度max. 5 m/s2 |
| 质量 | 5309 g |
| 护套直径 | 6 mm ±0.2 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式 |
| 护套剥离力 | max. 80 N / 300 mm |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 8 |
| 线芯横截面积 | 0,25 mm2 |
| 芯颜色 | 1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 7 芯： 蓝色 8 芯：红色 红色 |
| 内芯构造 | 32 x 0,1 mm ∅ |
| 屏蔽 | 镀锡铜丝编织，85 % 覆盖率 |

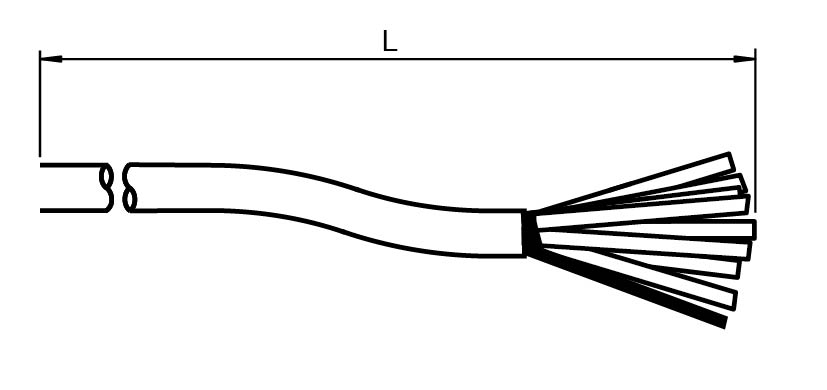

| 长度 | 100 m |
| 电缆代码 | Li 9Y C 11Y 8 x 0.25 |
| 牵引链循环 | min. 5000000 |
| 运动速度 | max. 3 m/s |
| 导线距离 | 最长 5 m |
| 加速度 | max. 5 m/s2 |
| 无 LABS | 是 |
| 无卤 | 是 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐紫外线是额定电阻良好耐油是耐冷却润滑是耐微生物是耐水解是易燃性FT2 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐紫外线是额定电阻良好耐油是耐冷却润滑是耐微生物是耐水解是易燃性FT2 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 耐紫外线 | 是 |
| 额定电阻 | 良好 |
| 耐油 | 是 |
| 耐冷却润滑 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | FT2 |
