产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 最大 300 V AC/DC |
|---|---|
| 易燃性 | DIN EN 50265-2-1 |
| 耐油 | DIN VDE 0472-803 |
| 环境温度 | 环境温度 |
| 固定缆线-40 ... 90 °C (-40 ... 194 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F) | 固定缆线-40 ... 90 °C (-40 ... 194 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F) |
| 污染程度 | 3 |
| 固定缆线 | -40 ... 90 °C (-40 ... 194 °F) |
| 柔性电缆 | -5 ... 80 °C (23 ... 176 °F) |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径10,5 mm ±0.2 mm弯曲半径> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）芯数19线芯横截面积16 x 0.5 mm2 + 3 x 1 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 绿色/黄色 4 号芯： 白色 5 号芯： 绿色 6 核： 黄色 7 芯： 灰色 8 芯：粉色9 芯：红色10 芯：黑色11 芯：紫色12 芯：灰色/粉色13 芯：红色/蓝色14 芯：白色/绿色15 芯：棕色/绿色16 芯：白色/黄色17 芯：黄色/棕色18 芯：白色/灰色19 芯：灰色/棕色内芯构造28 x 0,15 mm ∅ + 128 x 0,15 mm ∅长度L50 m质量183,7 kg/km电缆代码Li YY 11Y-HF | 护套直径10,5 mm ±0.2 mm弯曲半径> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）芯数19线芯横截面积16 x 0.5 mm2 + 3 x 1 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 绿色/黄色 4 号芯： 白色 5 号芯： 绿色 6 核： 黄色 7 芯： 灰色 8 芯：粉色9 芯：红色10 芯：黑色11 芯：紫色12 芯：灰色/粉色13 芯：红色/蓝色14 芯：白色/绿色15 芯：棕色/绿色16 芯：白色/黄色17 芯：黄色/棕色18 芯：白色/灰色19 芯：灰色/棕色内芯构造28 x 0,15 mm ∅ + 128 x 0,15 mm ∅长度L50 m质量183,7 kg/km电缆代码Li YY 11Y-HF |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 1500000运动速度max. 2 m/s导线距离最长 2 m | 牵引链循环min. 1500000运动速度max. 2 m/s导线距离最长 2 m |
| 质量 | 9382 g |
| 护套直径 | 10,5 mm ±0.2 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式 |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 19 |
| 线芯横截面积 | 16 x 0.5 mm2 + 3 x 1 mm2 |
| 芯颜色 | 1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 绿色/黄色 4 号芯： 白色 5 号芯： 绿色 6 核： 黄色 7 芯： 灰色 8 芯：粉色9 芯：红色10 芯：黑色11 芯：紫色12 芯：灰色/粉色13 芯：红色/蓝色14 芯：白色/绿色15 芯：棕色/绿色16 芯：白色/黄色17 芯：黄色/棕色18 芯：白色/灰色19 芯：灰色/棕色 |
| 内芯构造 | 28 x 0,15 mm ∅ + 128 x 0,15 mm ∅ |

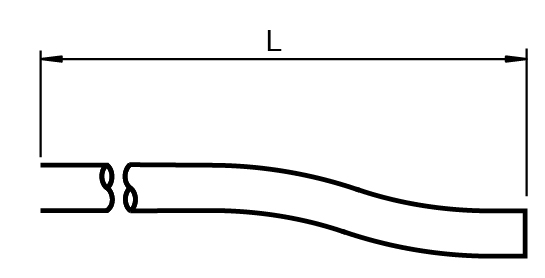

| 长度 | 50 m |
| 质量 | 183,7 kg/km |
| 电缆代码 | Li YY 11Y-HF |
| 牵引链循环 | min. 1500000 |
| 运动速度 | max. 2 m/s |
| 导线距离 | 最长 2 m |
| 无 LABS | 是 |
| 电缆 | 电缆 |
| 护套PUR线芯裸铜 (Cu)磁芯绝缘PVC额定电阻良好耐油是易燃性阻燃性 | 护套PUR线芯裸铜 (Cu)磁芯绝缘PVC额定电阻良好耐油是易燃性阻燃性 |
| 护套 | PUR |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PVC |
| 额定电阻 | 良好 |
| 耐油 | 是 |
| 易燃性 | 阻燃性 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
