产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 最大 300 V AC/DC |
|---|---|
| 单位长度电感 | max. 0,057 Ω/m |
| 单位长度电容 | 109 nF/km |
| 单位长度电感 | 0,49 mH/km |
| 环境温度 | 环境温度 |
| 固定缆线-30 ... 80 °C (-22 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) | 固定缆线-30 ... 80 °C (-22 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 3 |
| 固定缆线 | -30 ... 80 °C (-22 ... 176 °F) |
| 柔性电缆 | -25 ... 80 °C (-13 ... 176 °F) |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径4,8 mm ±0.2 mm弯曲半径> 15 倍缆线直径，活动 > 10 x 电缆直径，固定式护套颜色蓝色（类似于 RAL 5015）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色内芯构造42 x 0,1 mm ∅长度L100 m电缆代码Li FY 11Y 4 x 0.34 | 护套直径4,8 mm ±0.2 mm弯曲半径> 15 倍缆线直径，活动 > 10 x 电缆直径，固定式护套颜色蓝色（类似于 RAL 5015）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色内芯构造42 x 0,1 mm ∅长度L100 m电缆代码Li FY 11Y 4 x 0.34 |
| 质量 | 3085 g |
| 护套直径 | 4,8 mm ±0.2 mm |
| 弯曲半径 | > 15 倍缆线直径，活动 > 10 x 电缆直径，固定式 |

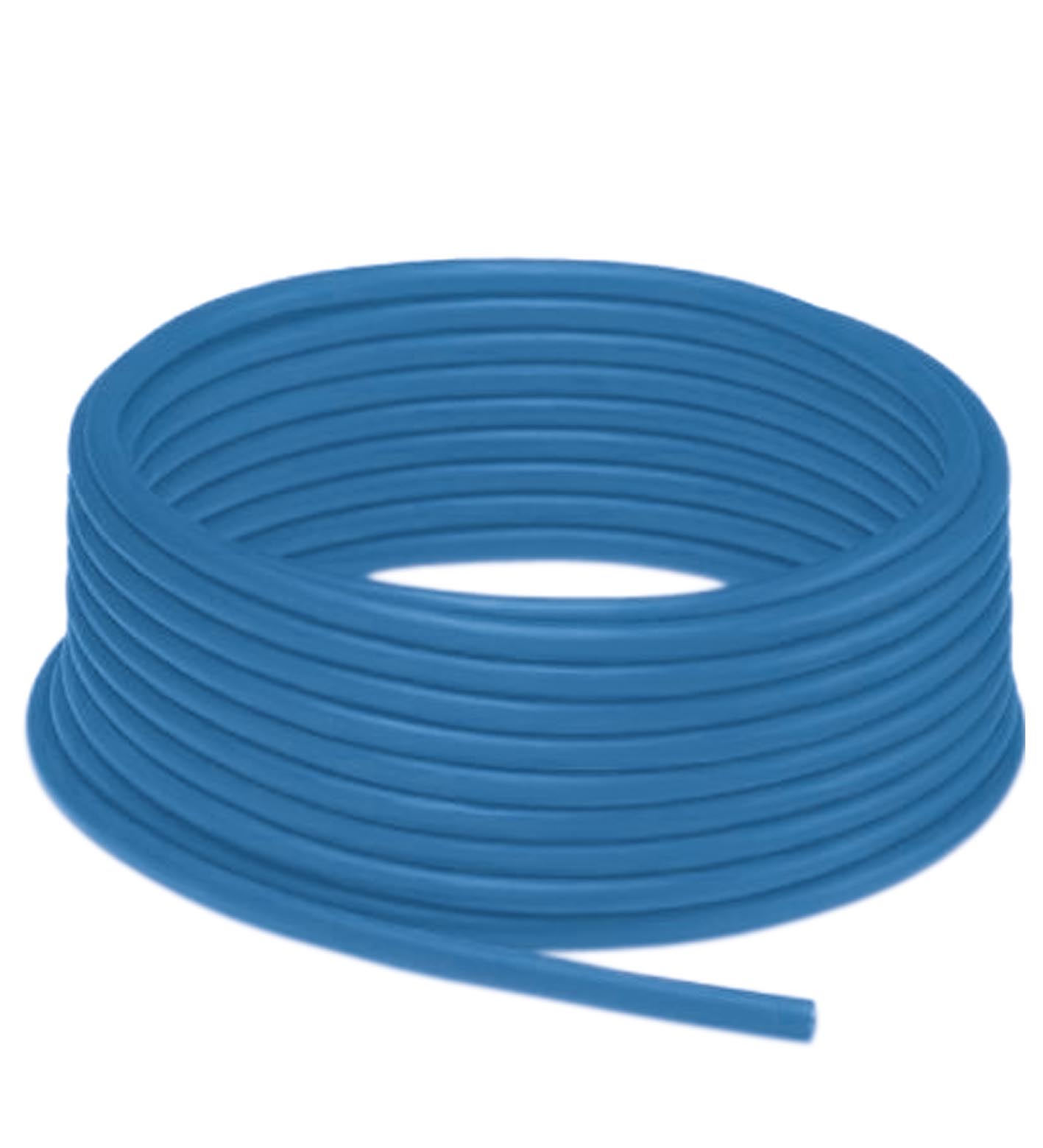

| 护套颜色 | 蓝色（类似于 RAL 5015） |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 |

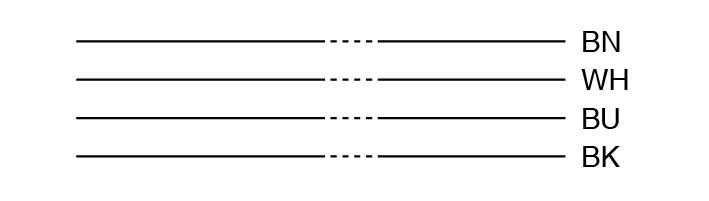

| 芯颜色 | 1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 |
| 内芯构造 | 42 x 0,1 mm ∅ |

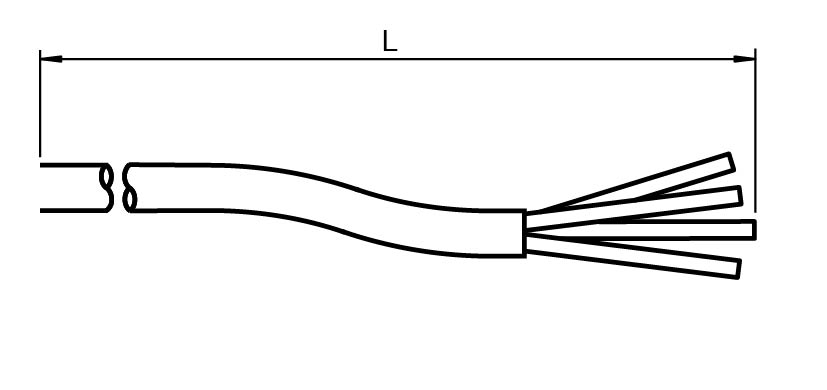

| 长度 | 100 m |
| 电缆代码 | Li FY 11Y 4 x 0.34 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PVC易燃性HB | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PVC易燃性HB |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PVC |
| 易燃性 | HB |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
