TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 最大 300 V AC/DC |
|---|---|
| 无卤 | IEC 60754-1 |
| 环境温度 | 环境温度 |
| 固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) | 固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 3 |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -25 ... 80 °C (-13 ... 176 °F) |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式护套剥离力max. 60 N / 500 mm护套颜色灰色（类似于 RAL 7001）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色内芯构造19 x 0,15 mm ∅长度L100 m电缆代码Li 9Y 11YM 4 x 0.34 | 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式护套剥离力max. 60 N / 500 mm护套颜色灰色（类似于 RAL 7001）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色内芯构造19 x 0,15 mm ∅长度L100 m电缆代码Li 9Y 11YM 4 x 0.34 |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环max. 50 / 日运动速度max. 0,3 m/s | 牵引链循环max. 50 / 日运动速度max. 0,3 m/s |
| 质量 | 2966,67 g |
| 护套直径 | 4,8 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式 |
| 护套剥离力 | max. 60 N / 500 mm |
| 护套颜色 | 灰色（类似于 RAL 7001） |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 |

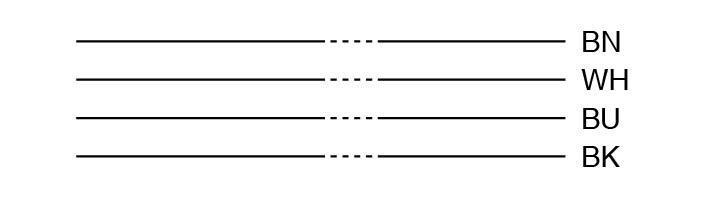

| 芯颜色 | 1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 |
| 内芯构造 | 19 x 0,15 mm ∅ |

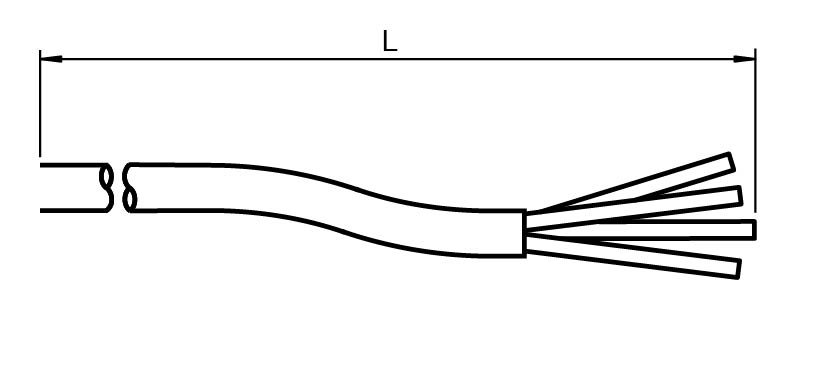

| 长度 | 100 m |
| 电缆代码 | Li 9Y 11YM 4 x 0.34 |
| 牵引链循环 | max. 50 / 日 |
| 运动速度 | max. 0,3 m/s |
| 无卤 | 是 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好耐微生物是耐水解是 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好耐微生物是耐水解是 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 额定电阻 | 良好 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
