产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 最大 500 V AC/DC |
|---|---|
| 测试电压 | 1500 V |
| 体积电阻 | max. 79 Ω / km |
| 电感 | 大约 650 µH / km |
| 电容 | 大约 60 nF / km （导线/导线） |
| 易燃性 | UL 1581 ， IEC 60332-1-2 |
| 无卤 | IEC 60754-1 |
| 耐紫外线 | DIN EN ISO 4892-2-A |
| 耐油 | EN 50363-6 |
| UL 认证 | AWM STYLE 21576 AWM I/II A/B 80°C 500V FT2 |
| 环境温度 | 环境温度 |
| 固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-40 ... 80 °C (-40 ... 176 °F) | 固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-40 ... 80 °C (-40 ... 176 °F) |
| 污染程度 | 3 |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -40 ... 80 °C (-40 ... 176 °F) |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径7 mm弯曲半径> 7.5 倍缆线直径，移动式 > 4 倍缆线直径，固定式护套颜色灰色（类似于 RAL 7001）芯数6线芯横截面积0,25 mm2芯颜色1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色内芯构造3 x 2 x 0.25 mm2 （双绞线） ， 整体屏蔽屏蔽镀锡铜丝编织，85 % 覆盖率长度L100 m质量72 kg/km电缆代码Li 9Y C11Y 3 x 2 x 0,25 | 护套直径7 mm弯曲半径> 7.5 倍缆线直径，移动式 > 4 倍缆线直径，固定式护套颜色灰色（类似于 RAL 7001）芯数6线芯横截面积0,25 mm2芯颜色1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色内芯构造3 x 2 x 0.25 mm2 （双绞线） ， 整体屏蔽屏蔽镀锡铜丝编织，85 % 覆盖率长度L100 m质量72 kg/km电缆代码Li 9Y C11Y 3 x 2 x 0,25 |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 5000000运动速度max. 3 m/s导线距离最长 5 m加速度max. 3 m/s2扭转循环min. 2000扭转应力± 150 °/m | 牵引链循环min. 5000000运动速度max. 3 m/s导线距离最长 5 m加速度max. 3 m/s2扭转循环min. 2000扭转应力± 150 °/m |
| 质量 | 6234 g |
| 护套直径 | 7 mm |
| 弯曲半径 | > 7.5 倍缆线直径，移动式 > 4 倍缆线直径，固定式 |
| 护套颜色 | 灰色（类似于 RAL 7001） |
| 芯数 | 6 |
| 线芯横截面积 | 0,25 mm2 |
| 芯颜色 | 1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 |

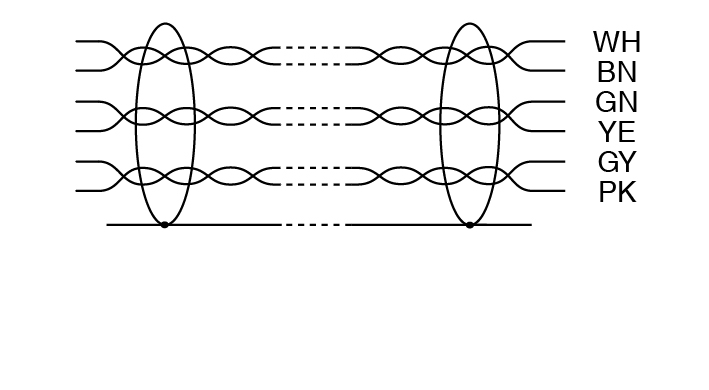

| 内芯构造 | 3 x 2 x 0.25 mm2 （双绞线） ， 整体屏蔽 |
| 屏蔽 | 镀锡铜丝编织，85 % 覆盖率 |
| 长度 | 100 m |
| 质量 | 72 kg/km |
| 电缆代码 | Li 9Y C11Y 3 x 2 x 0,25 |
| 牵引链循环 | min. 5000000 |
| 运动速度 | max. 3 m/s |
| 导线距离 | 最长 5 m |
| 加速度 | max. 3 m/s2 |
| 扭转循环 | min. 2000 |
| 扭转应力 | ± 150 °/m |
| 无卤 | 是 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐紫外线是耐油是耐微生物是耐水解是易燃性FT2 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐紫外线是耐油是耐微生物是耐水解是易燃性FT2 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 耐紫外线 | 是 |
| 耐油 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | FT2 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
