TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 最大 300 V AC |
|---|---|
| 易燃性 | UL 1581 ， IEC 60332-1-2 |
| 无卤 | IEC 60754-1 |
| 额定电阻 | DIN EN 60811-2-1 |
| 耐油 | DIN EN 60811-2-1 |
| UL 认证 | cURus AWM 21924/11558 105°C 300V FT2 |
| 环境温度 | 环境温度 |
| 固定缆线-50 ... 105 °C (-58 ... 221 °F)柔性电缆-30 ... 105 °C (-22 ... 221 °F) | 固定缆线-50 ... 105 °C (-58 ... 221 °F)柔性电缆-30 ... 105 °C (-22 ... 221 °F) |
| 污染程度 | 3 |
| 固定缆线 | -50 ... 105 °C (-58 ... 221 °F) |
| 柔性电缆 | -30 ... 105 °C (-22 ... 221 °F) |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径6 mm ±0.2 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，单次弯曲护套剥离力max. 80 N / 500 mm护套颜色黑色（与 RAL 9005 相似）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 红色 2 号芯： 黑色 3 号芯： 白色 4 号芯： 蓝色内芯构造19 x 0,15 mm ∅ （双绞线）屏蔽镀锡铜丝编织，85 % 覆盖率长度L100 m电缆代码SG [2(2 LI9Y 0.34 mm2)]VICVI11Y | 护套直径6 mm ±0.2 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，单次弯曲护套剥离力max. 80 N / 500 mm护套颜色黑色（与 RAL 9005 相似）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 红色 2 号芯： 黑色 3 号芯： 白色 4 号芯： 蓝色内芯构造19 x 0,15 mm ∅ （双绞线）屏蔽镀锡铜丝编织，85 % 覆盖率长度L100 m电缆代码SG [2(2 LI9Y 0.34 mm2)]VICVI11Y |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 3000000运动速度max. 2,5 m/s导线距离0,51 m加速度max. 12 m/s2 | 牵引链循环min. 3000000运动速度max. 2,5 m/s导线距离0,51 m加速度max. 12 m/s2 |
| 质量 | 5070 g |
| 护套直径 | 6 mm ±0.2 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，单次弯曲 |
| 护套剥离力 | max. 80 N / 500 mm |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 |

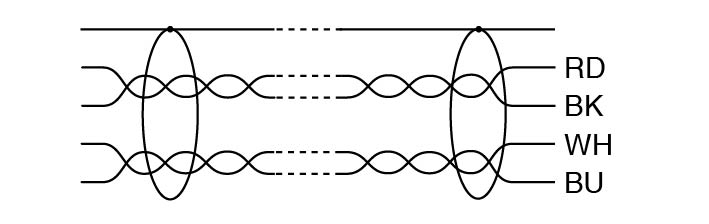

| 芯颜色 | 1 号芯： 红色 2 号芯： 黑色 3 号芯： 白色 4 号芯： 蓝色 |
| 内芯构造 | 19 x 0,15 mm ∅ （双绞线） |
| 屏蔽 | 镀锡铜丝编织，85 % 覆盖率 |

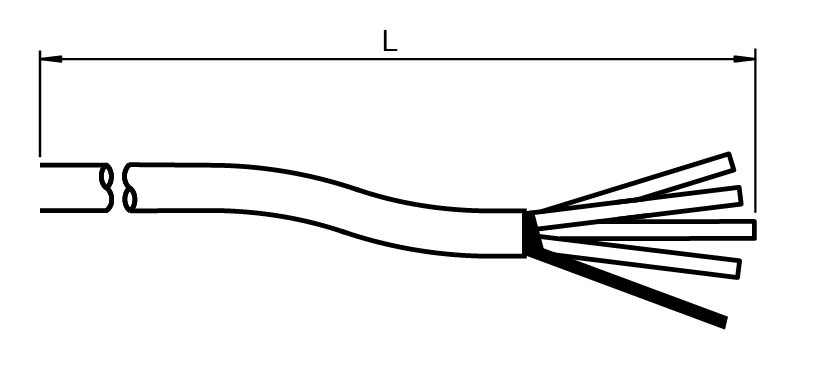

| 长度 | 100 m |
| 电缆代码 | SG [2(2 LI9Y 0.34 mm2)]VICVI11Y |
| 牵引链循环 | min. 3000000 |
| 运动速度 | max. 2,5 m/s |
| 导线距离 | 0,51 m |
| 加速度 | max. 12 m/s2 |
| 无 LABS | 是 |
| 无卤 | 是 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐盐水是耐油是耐微生物是耐水解是易燃性FT2 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐盐水是耐油是耐微生物是耐水解是易燃性FT2 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 耐盐水 | 是 |
| 耐油 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | FT2 |
