TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 最大 300 V AC |
|---|---|
| 测试电压 | 芯/芯：3000 V（1 分钟） 芯/屏蔽：3000 V（1 分钟） |
| 特性阻抗 | 120 Ω ±12 Ω (1 MHz) |
| 易燃性 | IEC 60332-1-2 / UL 2556 FT2 / ISO 6722-1 5.22 (UN ECE-R 118.01) |
| 无卤 | IEC 60754-1 |
| 额定电阻 | DIN EN 60811-2-1 |
| 耐油 | DIN EN 60811-2-1 |
| UL 认证 | CMX 认证 |
| 环境温度 | 环境温度 |
| 固定缆线-20 ... 80 °C (-4 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) | 固定缆线-20 ... 80 °C (-4 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) |
| 污染程度 | 3 |
| 固定缆线 | -20 ... 80 °C (-4 ... 176 °F) |
| 柔性电缆 | -20 ... 80 °C (-4 ... 176 °F) |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径6,1 mm ±0.15 mm弯曲半径> 8 倍缆线直径，活动 > 4 倍缆线直径，固定式护套剥离力max. 60 N / 100 mm护套颜色紫色（与 RAL 4001 相似）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 红色 2 号芯： 黑色 3 号芯： 白色 4 号芯： 蓝色内芯构造7 x 0,254 mm ∅ 双绞线到双绞四线屏蔽镀锡铜丝编织，80 % 覆盖率长度L100 m电缆代码Li 9Y 11Y 4 x 0.34 | 护套直径6,1 mm ±0.15 mm弯曲半径> 8 倍缆线直径，活动 > 4 倍缆线直径，固定式护套剥离力max. 60 N / 100 mm护套颜色紫色（与 RAL 4001 相似）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 红色 2 号芯： 黑色 3 号芯： 白色 4 号芯： 蓝色内芯构造7 x 0,254 mm ∅ 双绞线到双绞四线屏蔽镀锡铜丝编织，80 % 覆盖率长度L100 m电缆代码Li 9Y 11Y 4 x 0.34 |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 3000000运动速度max. 2,5 m/s加速度max. 12 m/s2 | 牵引链循环min. 3000000运动速度max. 2,5 m/s加速度max. 12 m/s2 |
| 质量 | 5278 g |
| 护套直径 | 6,1 mm ±0.15 mm |
| 弯曲半径 | > 8 倍缆线直径，活动 > 4 倍缆线直径，固定式 |
| 护套剥离力 | max. 60 N / 100 mm |

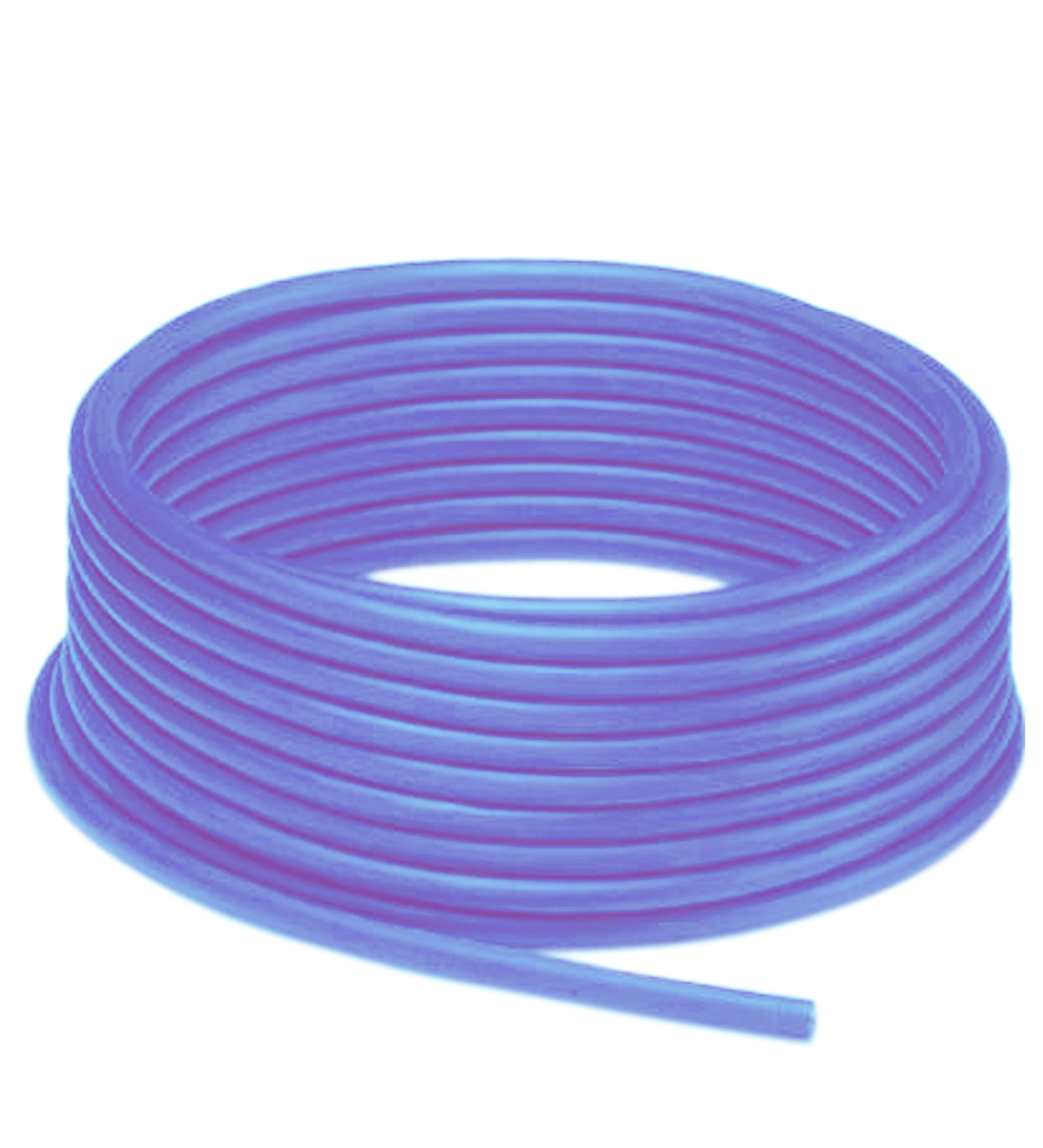

| 护套颜色 | 紫色（与 RAL 4001 相似） |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 |

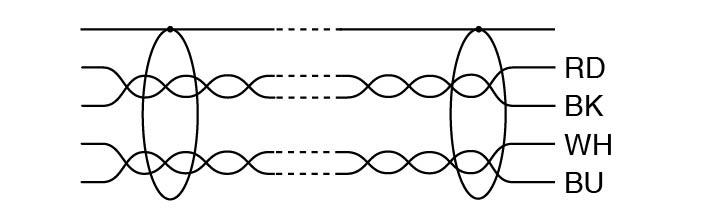

| 芯颜色 | 1 号芯： 红色 2 号芯： 黑色 3 号芯： 白色 4 号芯： 蓝色 |
| 内芯构造 | 7 x 0,254 mm ∅ 双绞线到双绞四线 |
| 屏蔽 | 镀锡铜丝编织，80 % 覆盖率 |

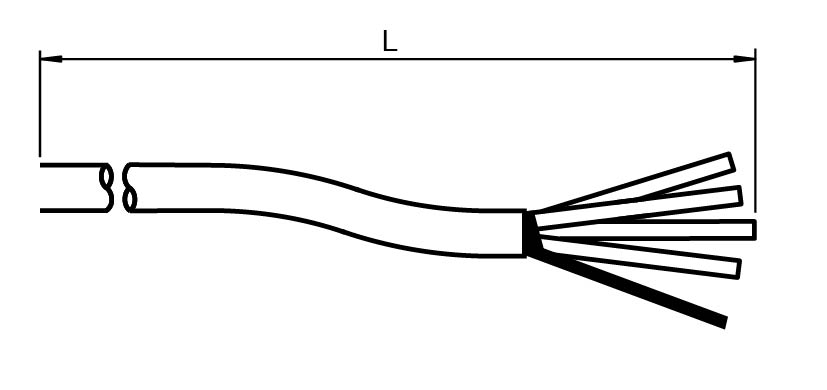

| 长度 | 100 m |
| 电缆代码 | Li 9Y 11Y 4 x 0.34 |
| 牵引链循环 | min. 3000000 |
| 运动速度 | max. 2,5 m/s |
| 加速度 | max. 12 m/s2 |
| 无卤 | 是 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐盐水是耐油是耐微生物是耐水解是易燃性VW-1 符合 UN ECE-R 118.01 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐盐水是耐油是耐微生物是耐水解是易燃性VW-1 符合 UN ECE-R 118.01 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 耐盐水 | 是 |
| 耐油 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | VW-1 符合 UN ECE-R 118.01 |
