产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 最大 600 V AC/DC |
|---|---|
| 易燃性 | UL 1581；DIN EN 60332-2-2 |
| 额定电阻 | DIN VDE 0472-803 |
| UL 认证 | AWM 型 21223/11172 |
| 环境温度 | 环境温度 |
| 固定缆线-50 ... 80 °C (-58 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) | 固定缆线-50 ... 80 °C (-58 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) |
| 污染程度 | 3 |
| 固定缆线 | -50 ... 80 °C (-58 ... 176 °F) |
| 柔性电缆 | -20 ... 80 °C (-4 ... 176 °F) |
| 电缆 | 电缆 |
| 护套直径8,7 mm ±0.2 mm弯曲半径> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式护套颜色灰色（类似于 RAL 7001）芯数5线芯横截面积1,5 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色长度L100 m | 护套直径8,7 mm ±0.2 mm弯曲半径> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式护套颜色灰色（类似于 RAL 7001）芯数5线芯横截面积1,5 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色长度L100 m |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 5000000运动速度max. 3,3 m/s导线距离最长 5 m加速度max. 5 m/s2扭转循环min. 2000000扭转应力± 180 °/m | 牵引链循环min. 5000000运动速度max. 3,3 m/s导线距离最长 5 m加速度max. 5 m/s2扭转循环min. 2000000扭转应力± 180 °/m |
| 质量 | 13790 g |
| 护套直径 | 8,7 mm ±0.2 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式 |
| 护套颜色 | 灰色（类似于 RAL 7001） |
| 芯数 | 5 |
| 线芯横截面积 | 1,5 mm2 |

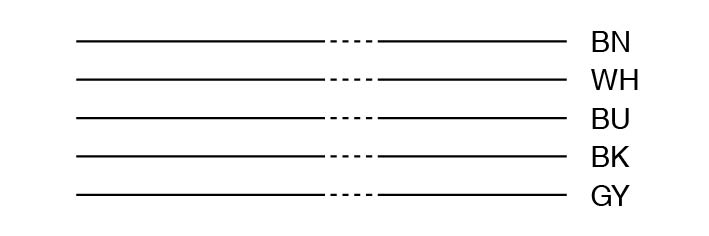

| 芯颜色 | 1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色 |

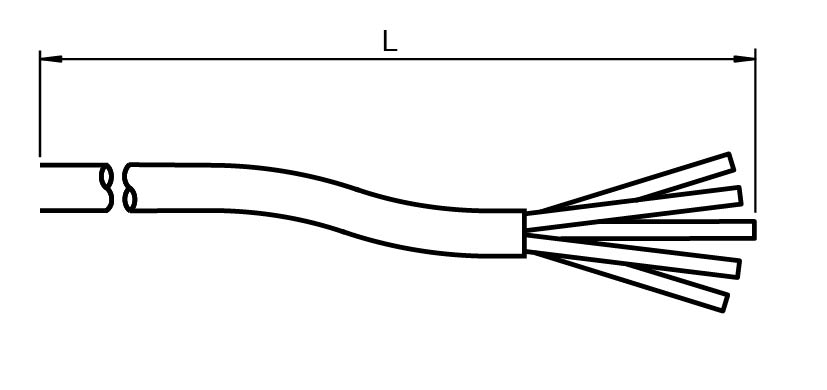

| 长度 | 100 m |
| 牵引链循环 | min. 5000000 |
| 运动速度 | max. 3,3 m/s |
| 导线距离 | 最长 5 m |
| 加速度 | max. 5 m/s2 |
| 扭转循环 | min. 2000000 |
| 扭转应力 | ± 180 °/m |
| 无 LABS | 是 |
| 无卤 | 是 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好耐油是耐微生物是耐水解是易燃性FT1 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好耐油是耐微生物是耐水解是易燃性FT1 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 额定电阻 | 良好 |
| 耐油 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | FT1 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
