TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 最大 300 V AC/DC |
|---|---|
| 单位长度电感 | max. 0,159 Ω/m |
| 单位长度电容 | 110 nF/km |
| 单位长度电感 | 1,32 mH/km |
| 环境温度 | 环境温度 |
| 固定缆线-25 ... 100 °C (-13 ... 212 °F)柔性电缆0 ... 70 °C (32 ... 158 °F) | 固定缆线-25 ... 100 °C (-13 ... 212 °F)柔性电缆0 ... 70 °C (32 ... 158 °F) |
| 污染程度 | 3 |
| 固定缆线 | -25 ... 100 °C (-13 ... 212 °F) |
| 柔性电缆 | 0 ... 70 °C (32 ... 158 °F) |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径2,6 mm ±0.2 mm弯曲半径> 10 x 电缆直径，固定式 > 10 x 电缆直径，活动式护套剥离力max. 3,5 N / 50 mm护套颜色蓝色（类似于 RAL 5015）芯数2线芯横截面积0,14 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色内芯构造18 x 0,1 mm ∅长度L参见类型代码 V*-[长度]M-*质量10,1 kg/km电缆代码Li YY 2 x 0.34 | 护套直径2,6 mm ±0.2 mm弯曲半径> 10 x 电缆直径，固定式 > 10 x 电缆直径，活动式护套剥离力max. 3,5 N / 50 mm护套颜色蓝色（类似于 RAL 5015）芯数2线芯横截面积0,14 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色内芯构造18 x 0,1 mm ∅长度L参见类型代码 V*-[长度]M-*质量10,1 kg/km电缆代码Li YY 2 x 0.34 |
| 质量 | 2866 g |
| 护套直径 | 2,6 mm ±0.2 mm |
| 弯曲半径 | > 10 x 电缆直径，固定式 > 10 x 电缆直径，活动式 |
| 护套剥离力 | max. 3,5 N / 50 mm |

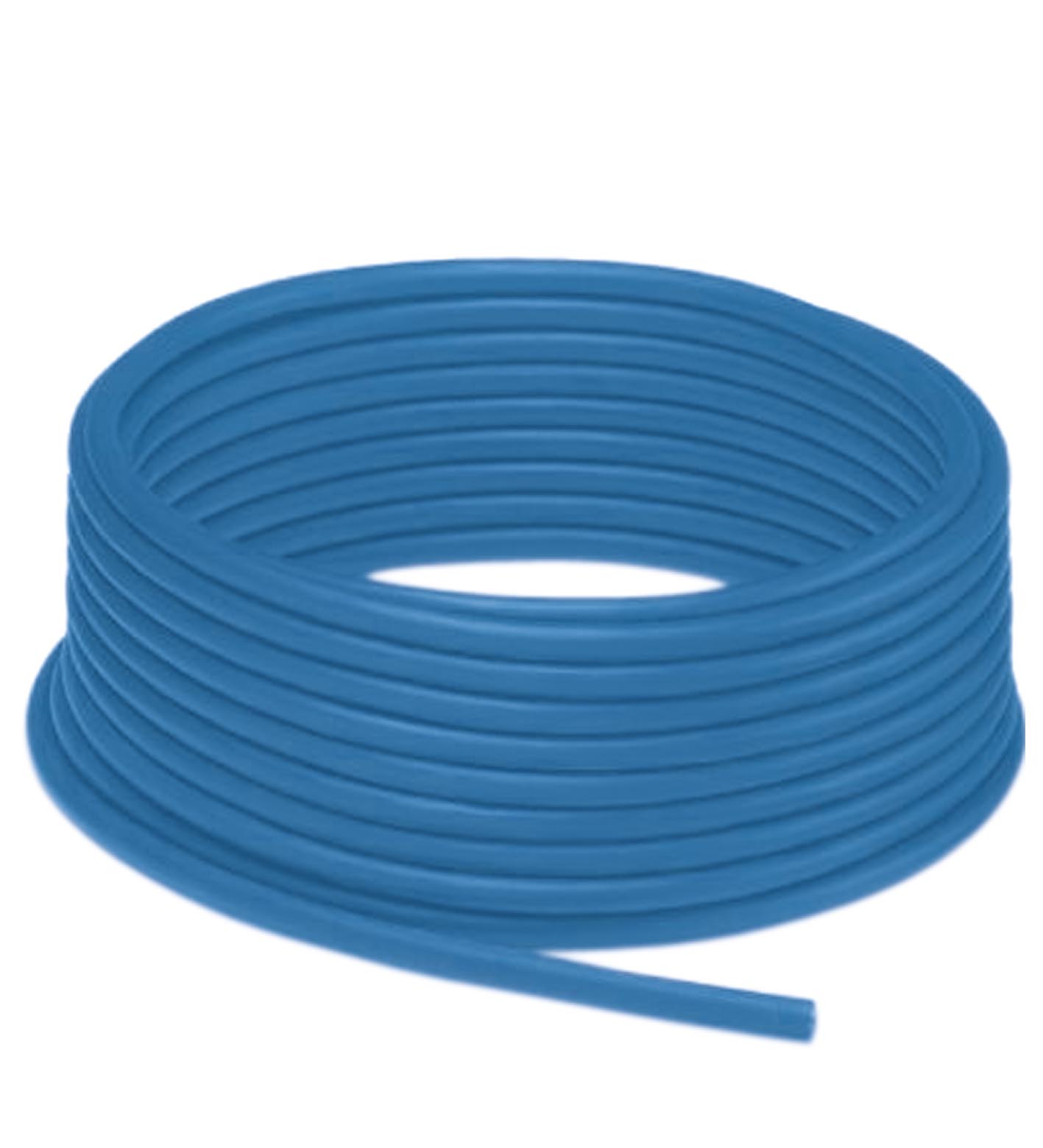

| 护套颜色 | 蓝色（类似于 RAL 5015） |
| 芯数 | 2 |
| 线芯横截面积 | 0,14 mm2 |
| 芯颜色 | 1 号芯： 棕色 2 号芯： 蓝色 |
| 内芯构造 | 18 x 0,1 mm ∅ |

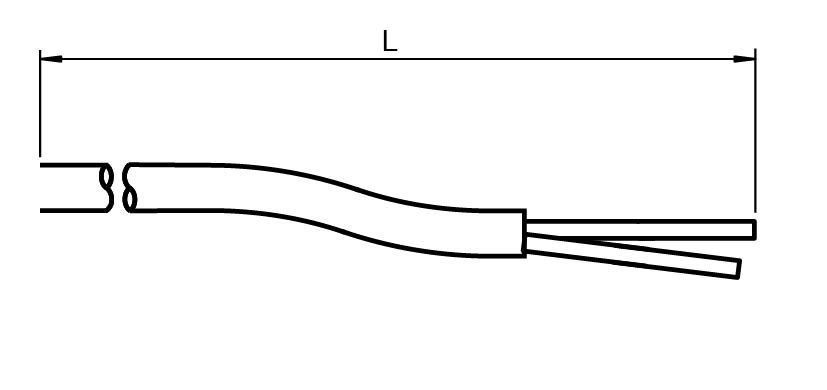

| 长度 | 参见类型代码 V*-[长度]M-* |
| 质量 | 10,1 kg/km |
| 电缆代码 | Li YY 2 x 0.34 |
| 电缆 | 电缆 |
| 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC | 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC |
| 护套 | PVC |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PVC |
