TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 最大 300 V AC/DC |
|---|---|
| 单位长度电感 | max. 0,053 Ω/m |
| 单位长度电容 | 101,8 nF/km |
| 单位长度电感 | 0,581 mH/km |
| 环境温度 | 环境温度 |
| 固定缆线-25 ... 70 °C (-13 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) | 固定缆线-25 ... 70 °C (-13 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) |
| 污染程度 | 3 |
| 固定缆线 | -25 ... 70 °C (-13 ... 158 °F) |
| 柔性电缆 | -5 ... 70 °C (23 ... 158 °F) |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径4,8 mm ±0.2 mm弯曲半径> 10 x 电缆直径，固定式 > 15 倍缆线直径，活动护套颜色蓝色（类似于 RAL 5015）芯数2线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色内芯构造19 x 0,15 mm ∅长度L100 m电缆代码Li YY 2 x 0.34 | 护套直径4,8 mm ±0.2 mm弯曲半径> 10 x 电缆直径，固定式 > 15 倍缆线直径，活动护套颜色蓝色（类似于 RAL 5015）芯数2线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色内芯构造19 x 0,15 mm ∅长度L100 m电缆代码Li YY 2 x 0.34 |
| 质量 | 2973 g |
| 护套直径 | 4,8 mm ±0.2 mm |
| 弯曲半径 | > 10 x 电缆直径，固定式 > 15 倍缆线直径，活动 |

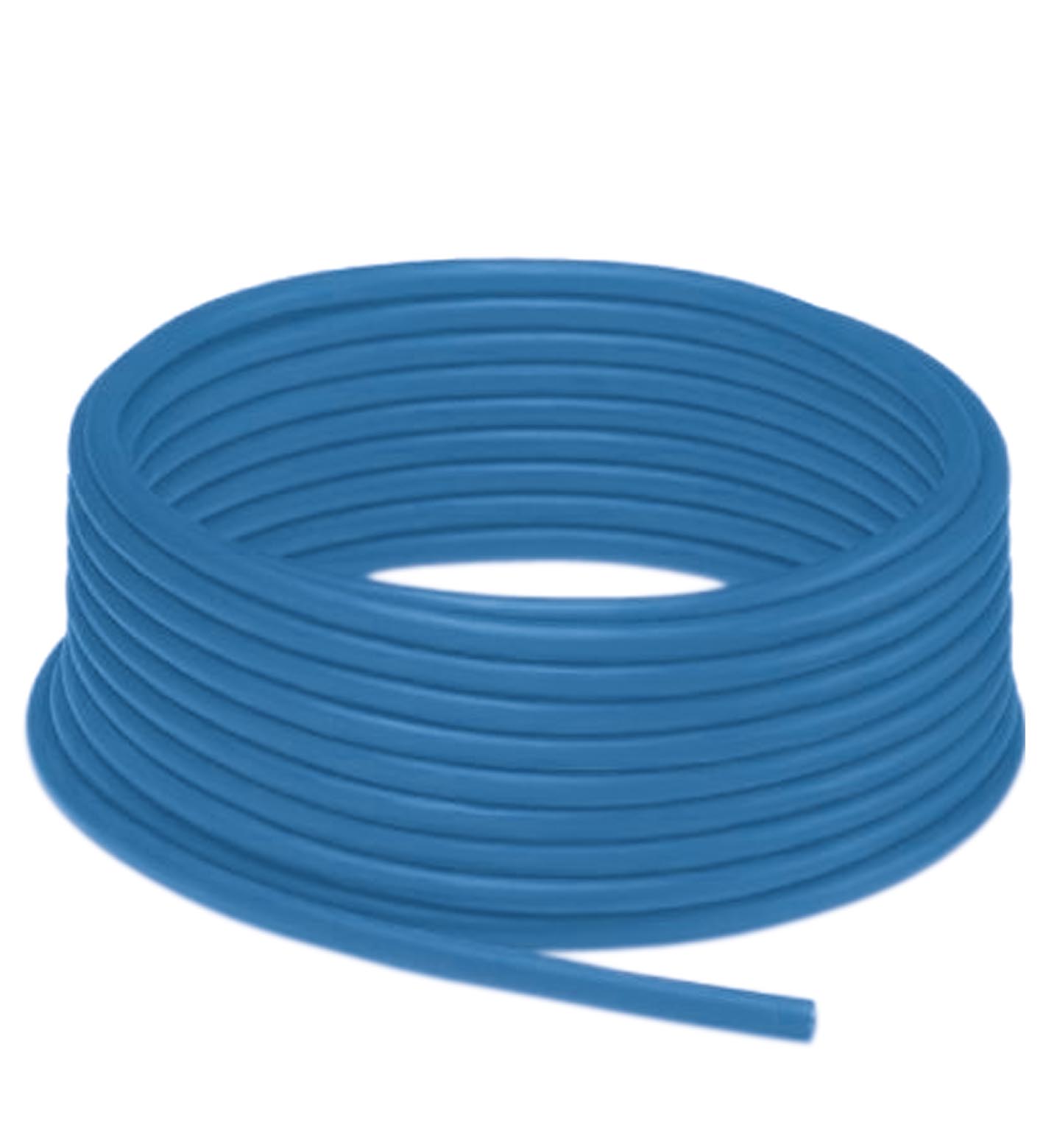

| 护套颜色 | 蓝色（类似于 RAL 5015） |
| 芯数 | 2 |
| 线芯横截面积 | 0,34 mm2 |
| 芯颜色 | 1 号芯： 棕色 2 号芯： 蓝色 |
| 内芯构造 | 19 x 0,15 mm ∅ |

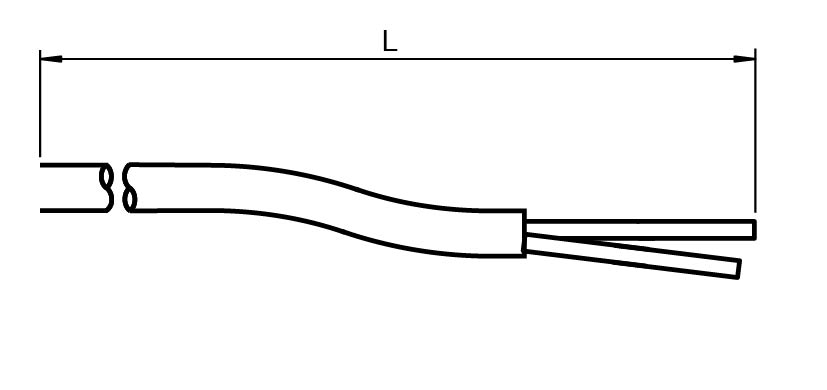

| 长度 | 100 m |
| 电缆代码 | Li YY 2 x 0.34 |
| 电缆 | 电缆 |
| 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC | 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC |
| 护套 | PVC |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PVC |
