TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 最大 300 V AC/DC |
|---|---|
| 环境温度 | 环境温度 |
| 固定缆线-40 ... 70 °C (-40 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) | 固定缆线-40 ... 70 °C (-40 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) |
| 污染程度 | 3 |
| 固定缆线 | -40 ... 70 °C (-40 ... 158 °F) |
| 柔性电缆 | -5 ... 70 °C (23 ... 158 °F) |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径4,8 mm ±0.2 mm弯曲半径> 10 x 电缆直径，活动式护套剥离力max. 80 N / 300 mm护套颜色灰色（类似于 RAL 7001）芯数5线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色内芯构造19 x 0,15 mm ∅长度L参见类型代码 V*-[长度]M-*电缆代码Li Y YM 5 x 0.34 | 护套直径4,8 mm ±0.2 mm弯曲半径> 10 x 电缆直径，活动式护套剥离力max. 80 N / 300 mm护套颜色灰色（类似于 RAL 7001）芯数5线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色内芯构造19 x 0,15 mm ∅长度L参见类型代码 V*-[长度]M-*电缆代码Li Y YM 5 x 0.34 |
| 质量 | 3730 g |
| 护套直径 | 4,8 mm ±0.2 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 |
| 护套剥离力 | max. 80 N / 300 mm |
| 护套颜色 | 灰色（类似于 RAL 7001） |
| 芯数 | 5 |
| 线芯横截面积 | 0,34 mm2 |

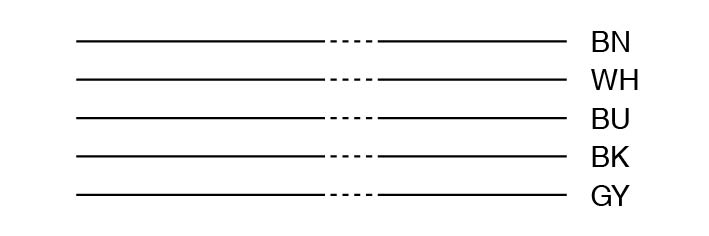

| 芯颜色 | 1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色 |
| 内芯构造 | 19 x 0,15 mm ∅ |

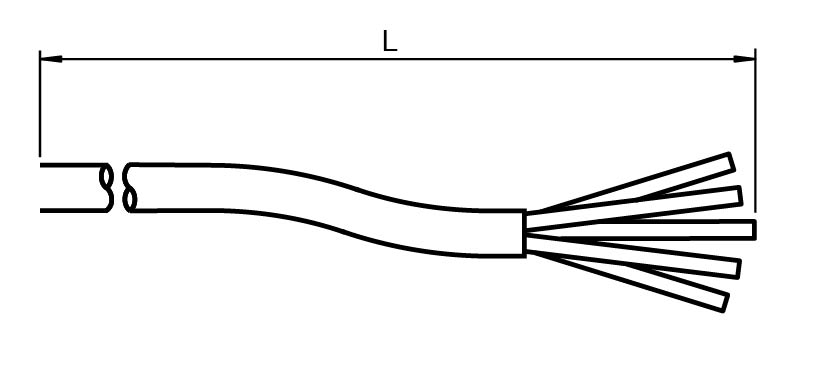

| 长度 | 参见类型代码 V*-[长度]M-* |
| 电缆代码 | Li Y YM 5 x 0.34 |
| 电缆 | 电缆 |
| 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性 | 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性 |
| 护套 | PVC |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PVC |
| 易燃性 | 阻燃性 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
