TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 最大 300 V AC/DC |
|---|---|
| 测试电压 | 1200 V |
| 体积电阻 | max. 138 Ω / km |
| 电感 | 大约 650 µH / km |
| 电容 | 大约 120 nF / km （导线/导线） |
| 易燃性 | IEC 60332-1-2 |
| 环境温度 | 环境温度 |
| 固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) | 固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) |
| 污染程度 | 3 |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -5 ... 70 °C (23 ... 158 °F) |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径5,8 mm弯曲半径> 15 倍缆线直径，活动 > 6 倍缆线直径，固定式护套颜色灰色（类似于 RAL 7032）芯数6线芯横截面积0,14 mm2芯颜色1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色内芯构造3 x 2 x 0.14 mm2 （双绞线） ， 整体屏蔽屏蔽镀锡铜丝编织，85 % 覆盖率长度L100 m质量48 kg/km电缆代码Li Y CY 3 x 2 x 0.14 | 护套直径5,8 mm弯曲半径> 15 倍缆线直径，活动 > 6 倍缆线直径，固定式护套颜色灰色（类似于 RAL 7032）芯数6线芯横截面积0,14 mm2芯颜色1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色内芯构造3 x 2 x 0.14 mm2 （双绞线） ， 整体屏蔽屏蔽镀锡铜丝编织，85 % 覆盖率长度L100 m质量48 kg/km电缆代码Li Y CY 3 x 2 x 0.14 |
| 护套直径 | 5,8 mm |
| 弯曲半径 | > 15 倍缆线直径，活动 > 6 倍缆线直径，固定式 |
| 护套颜色 | 灰色（类似于 RAL 7032） |
| 芯数 | 6 |
| 线芯横截面积 | 0,14 mm2 |
| 芯颜色 | 1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 |

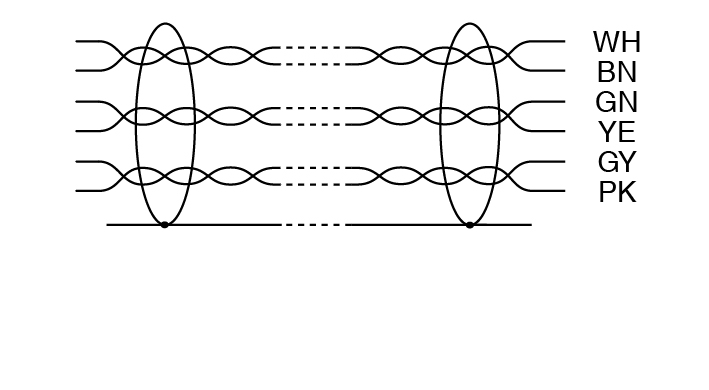

| 内芯构造 | 3 x 2 x 0.14 mm2 （双绞线） ， 整体屏蔽 |
| 屏蔽 | 镀锡铜丝编织，85 % 覆盖率 |

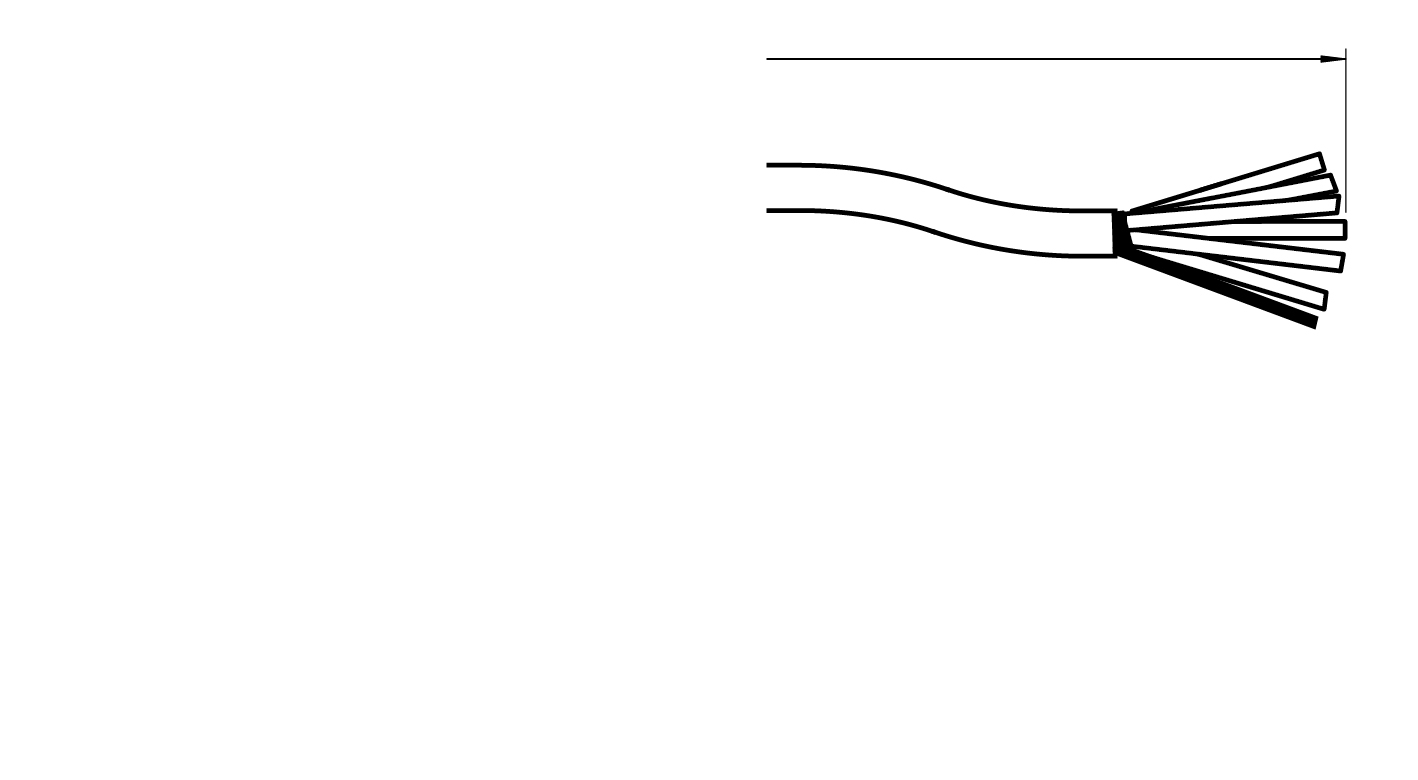

| 长度 | 100 m |
| 质量 | 48 kg/km |
| 电缆代码 | Li Y CY 3 x 2 x 0.14 |
| 电缆 | 电缆 |
| 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性 | 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性 |
| 护套 | PVC |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PVC |
| 易燃性 | 阻燃性 |
