倍加福

CBN15-F64-A2-1M-V1

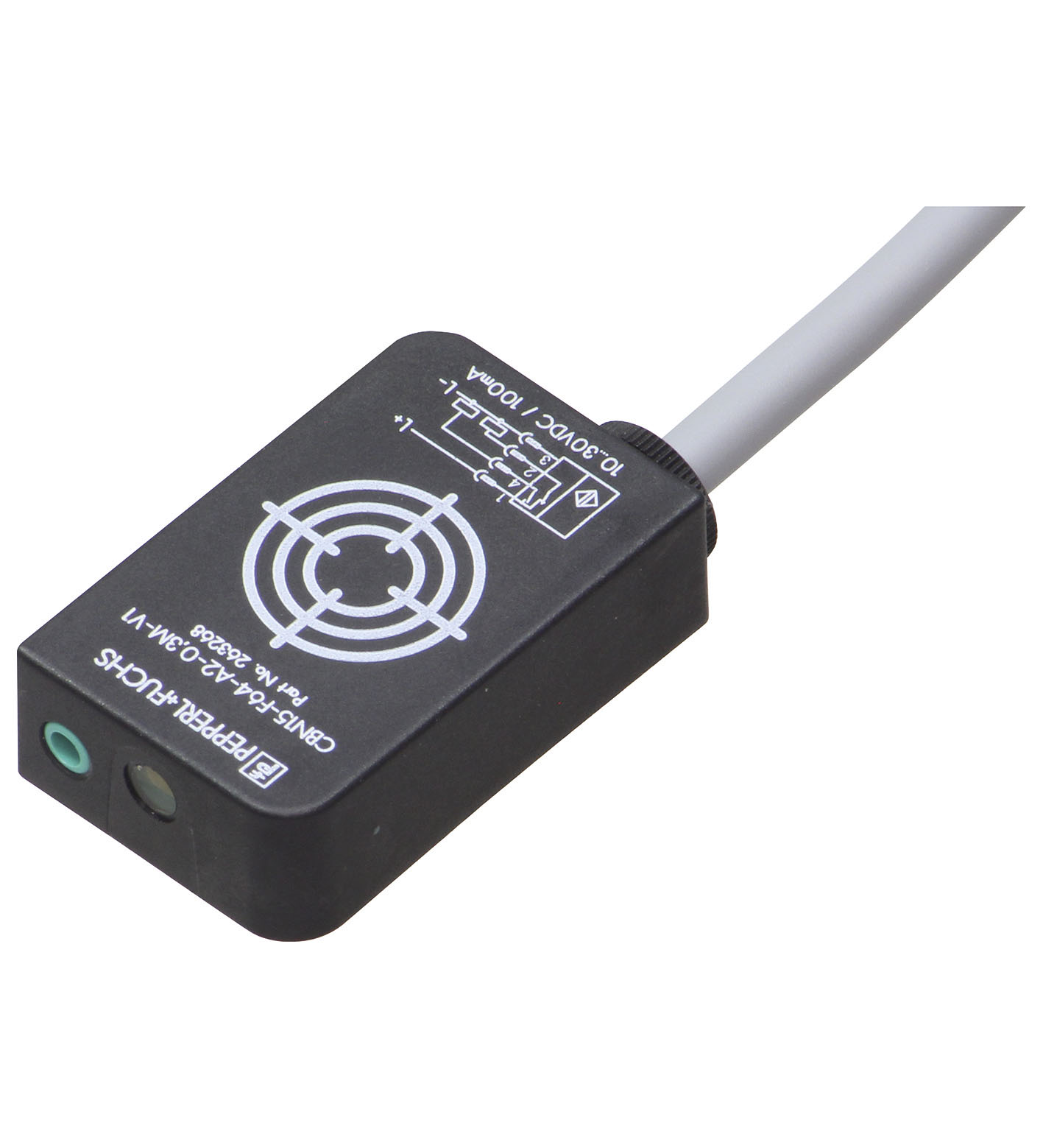

CBN15-F64-A2-1M-V1 电容式传感器

订货号: 263269
产品分类: 电容式传感器

电容式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	互补
输出类型	PNP
额定工作距离	15 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 10,8 mm
实际工作距离	13,5 ... 16,5 mm
输出类型	4 线
安装条件	安装条件
B15 mmC30 mmF45 mm / 60 mm	B15 mmC30 mmF45 mm / 60 mm
工作电压	10 ... 30 V DC
开关频率	0 ... 100 Hz
迟滞	1 ... 10 % 类型 5 %
反极性保护	反极性保护
短路保护	脉冲式Imax ≤ 500 mA
电压降	≤ 2 V
重复精度	≤ 1,5 mm
工作电流	0 ... 100 mA
断态电流	0 ... 50 µA 类型 5 µA
空载电流	≤ 15 mA
开关状态指示灯	黄色 LED
B	15 mm
C	30 mm
F	45 mm / 60 mm
MTTFd	941 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
电位器	灵敏度调节
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
污染程度	3
连接类型	带插头的固定缆线
外壳材料	PBT
感应面	PBT
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4
电缆	电缆
电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色灰色芯数4线芯横截面积0,34 mm2长度L1 m	电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色灰色芯数4线芯横截面积0,34 mm2长度L1 m
拧紧扭矩，外壳螺丝	≤ 2 Nm

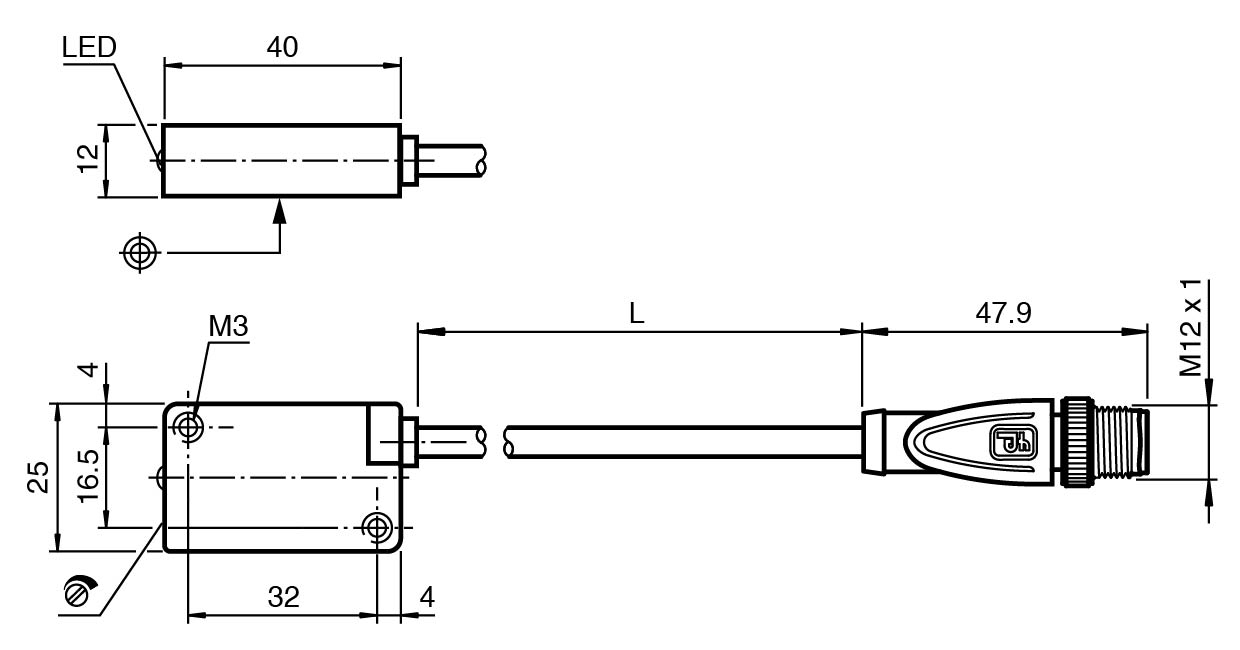

尺寸	尺寸
高度12 mm宽度25 mm长度40 mm	高度12 mm宽度25 mm长度40 mm
注意	外壳螺丝的旋入深度，最大 8 mm
螺纹	M12 x 1
针脚数	4
电缆直径	4,8 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PUR
颜色	灰色
芯数	4
线芯横截面积	0,34 mm2
长度	1 m
高度	12 mm
宽度	25 mm
长度	40 mm

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

STP 三维图纸 3-D

已就绪 · 可下载下载文件
