产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 15 mm |
| 安装 | 非齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 12,1 mm |
| 输出类型 | 3 线 |
| 安装条件 | 安装条件 |
| B15 mmC30 mmF45 mm / 60 mm | B15 mmC30 mmF45 mm / 60 mm |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 100 Hz |
| 迟滞 | 1 ... 10 % 类型 5 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式Imax ≤ 500 mA |
| 电压降 | ≤ 2 V |
| 重复精度 | ≤ 1,5 mm |
| 工作电流 | 0 ... 100 mA |
| 断态电流 | 0 ... 50 µA 类型 5 µA |
| 空载电流 | ≤ 15 mA |
| 开关状态指示灯 | 黄色 LED |
| B | 15 mm |
| C | 30 mm |
| F | 45 mm / 60 mm |
| MTTFd | 941 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 电位器 | 灵敏度调节 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 污染程度 | 3 |
| 连接类型 | 电缆 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色灰色芯数3线芯横截面积0,34 mm2长度L2 m | 导线端箍是电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色灰色芯数3线芯横截面积0,34 mm2长度L2 m |
| 拧紧扭矩，外壳螺丝 | ≤ 2 Nm |

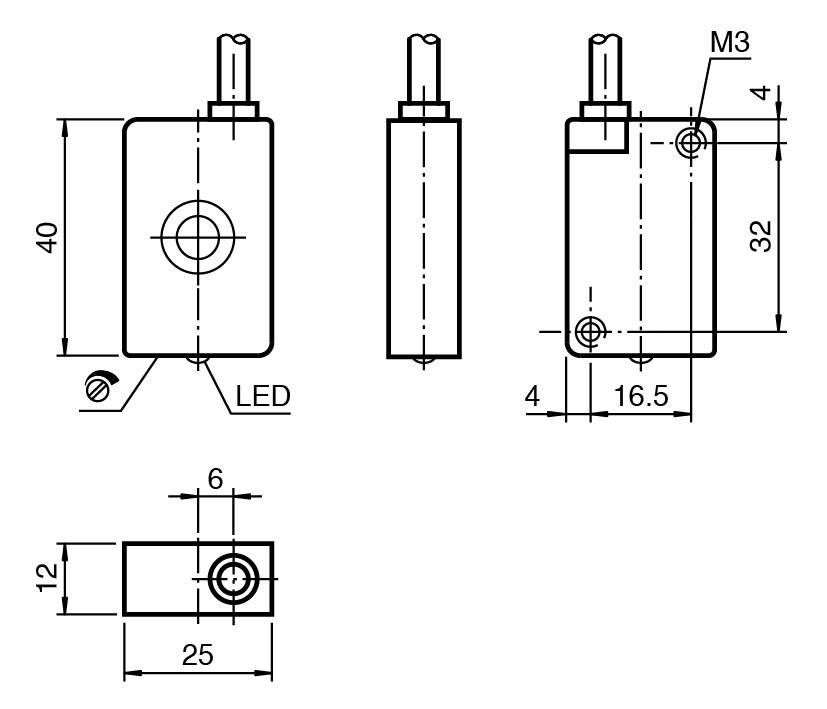

| 尺寸 | 尺寸 |
| 高度12 mm宽度25 mm长度40 mm | 高度12 mm宽度25 mm长度40 mm |
| 注意 | 外壳螺丝的旋入深度，最大 8 mm |
| 导线端箍 | 是 |
| 电缆直径 | 4,8 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PUR |
| 颜色 | 灰色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,34 mm2 |
| 长度 | 2 m |
| 高度 | 12 mm |
| 宽度 | 25 mm |
| 长度 | 40 mm |
