倍加福

CBN2-F46-E3

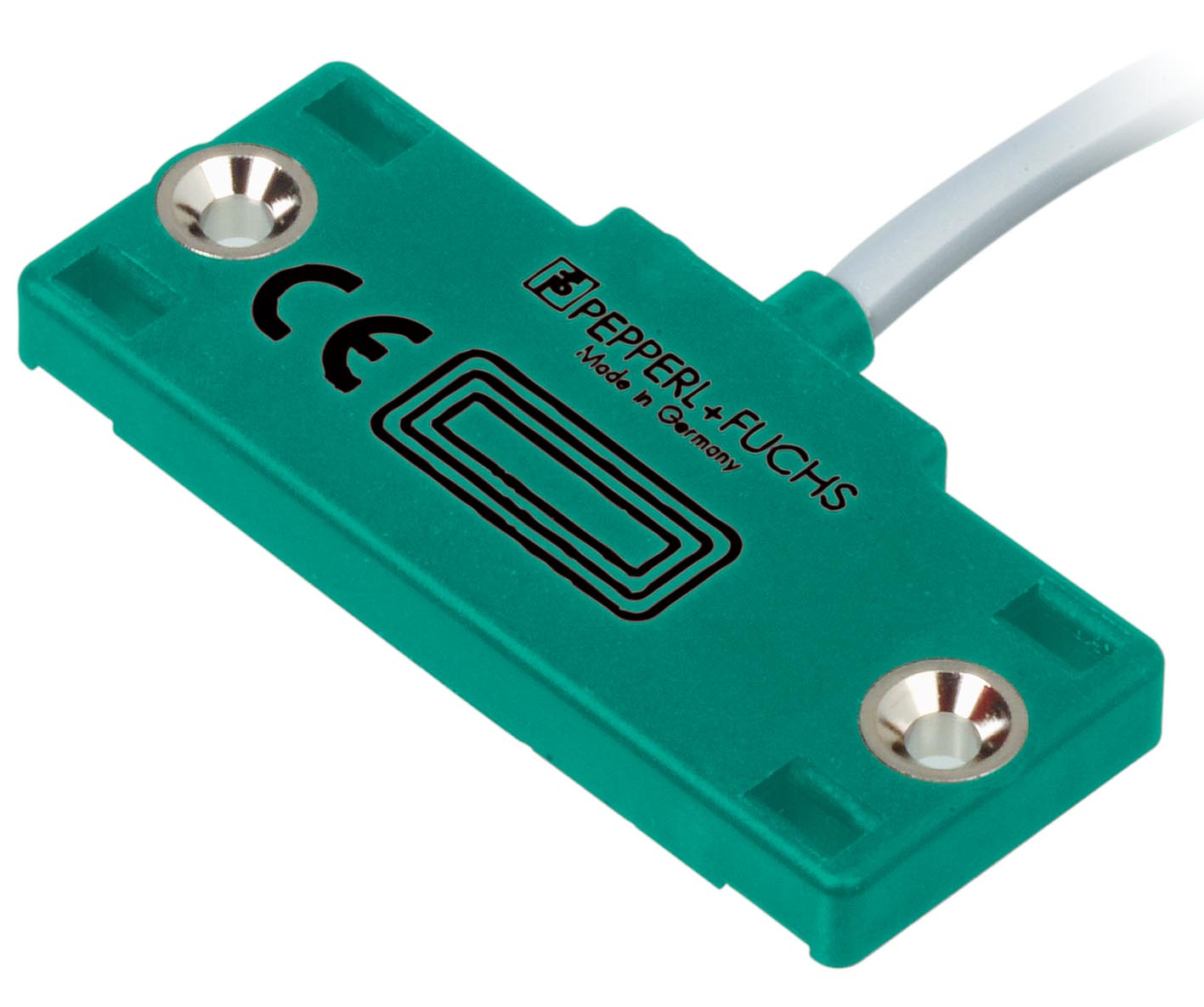

CBN2-F46-E3 电容式传感器

订货号: 051971
产品分类: 电容式传感器

电容式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	PNP
额定工作距离	2 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 1,4 mm

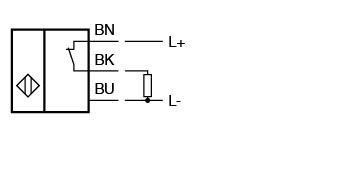

输出类型	3 线
安装条件	安装条件
B0 mmC5 mmF20 mm / 50 mm	B0 mmC5 mmF20 mm / 50 mm
工作电压	10 ... 30 V DC
开关频率	0 ... 10 Hz
迟滞	1 ... 10 % 类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2 V
在 IL 下的压降	在 IL 下的压降
电压降 IL = 10 mA，开关元件打开Ud0,8 ... 2,2 V 类型 1,4 V	电压降 IL = 10 mA，开关元件打开Ud0,8 ... 2,2 V 类型 1,4 V
工作电流	0 ... 100 mA
最低工作电流	0 mA
断态电流	0 ... 0,5 mA 类型 0,01 mA
断态电流 TU =40 °C，开关元件关闭≤ 100 µA	断态电流 TU =40 °C，开关元件关闭≤ 100 µA
空载电流	≤ 15 mA
可用前的时间延迟	≤ 120 ms
开关状态指示灯	黄色 LED
B	0 mm
C	5 mm
F	20 mm / 50 mm
电压降 IL = 10 mA，开关元件打开	0,8 ... 2,2 V 类型 1,4 V
断态电流 TU =40 °C，开关元件关闭	≤ 100 µA
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途外壳类型等级：类型 1
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	电缆
外壳材料	PBT
感应面	PBT
防护等级	IP67
电缆	电缆
导线端箍是电缆直径3,5 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,14 mm2长度L2 m	导线端箍是电缆直径3,5 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,14 mm2长度L2 m

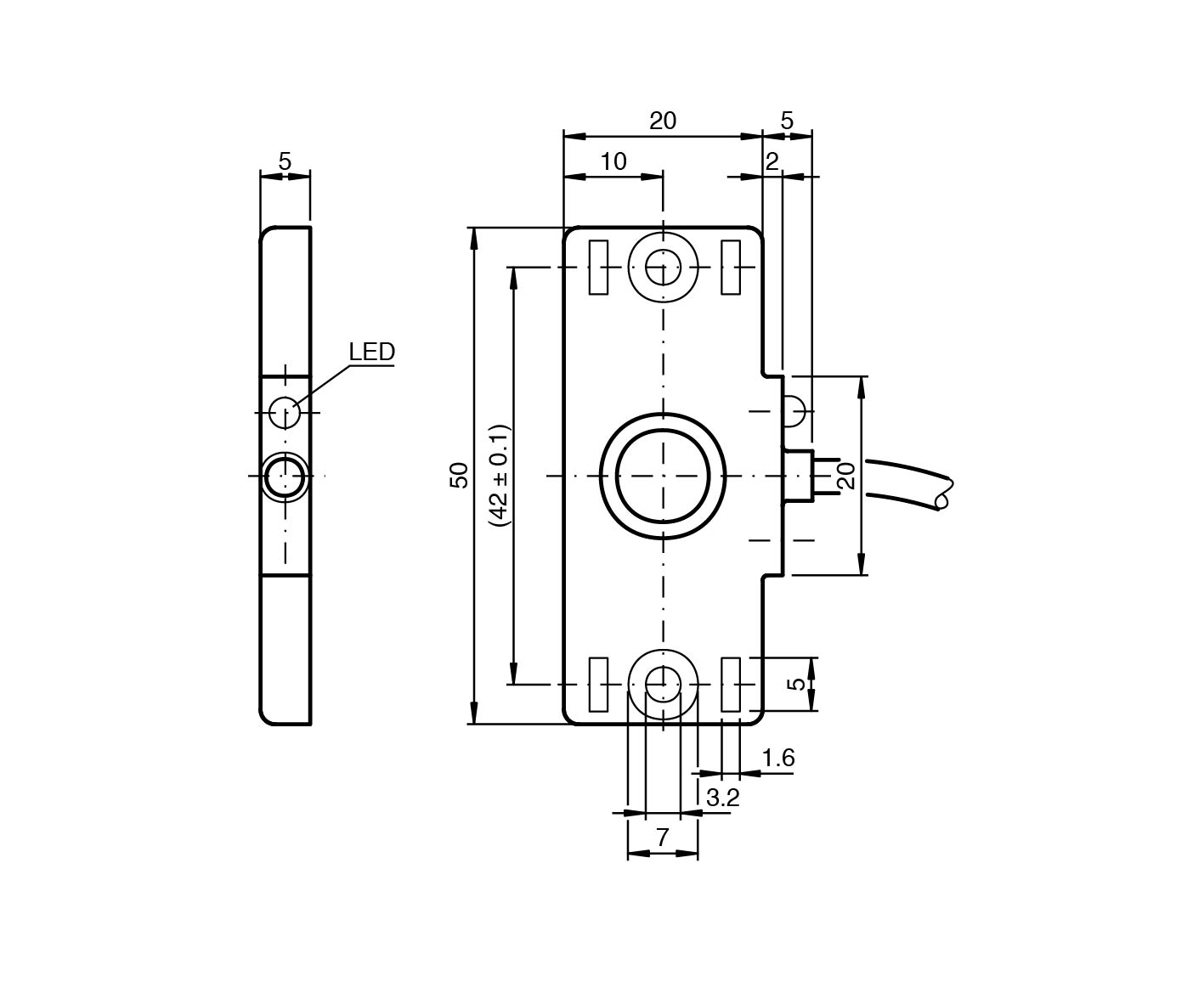

尺寸	尺寸
高度5 mm宽度50 mm长度20 mm	高度5 mm宽度50 mm长度20 mm
导线端箍	是
电缆直径	3,5 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	灰色
芯数	3
线芯横截面积	0,14 mm2
长度	2 m
高度	5 mm
宽度	50 mm
长度	20 mm
