产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NPN |
| 额定工作距离 | 7 mm |
| 安装 | 非齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 5,67 mm |
| 输出类型 | 3 线 |
| 安装条件 | 安装条件 |
| B0 mmC10 mmF20 mm / 50 mm | B0 mmC10 mmF20 mm / 50 mm |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 10 Hz |
| 迟滞 | 1 ... 10 % 类型 5 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 2 V |
| 在 IL 下的压降 | 在 IL 下的压降 |
| 电压降 IL = 10 mA，开关元件打开Ud0,8 ... 2,2 V 类型 1,4 V | 电压降 IL = 10 mA，开关元件打开Ud0,8 ... 2,2 V 类型 1,4 V |
| 工作电流 | 0 ... 100 mA |
| 最低工作电流 | 0 mA |
| 断态电流 | 0 ... 0,5 mA 类型 0,01 mA |
| 断态电流 TU =40 °C，开关元件关闭≤ 100 µA | 断态电流 TU =40 °C，开关元件关闭≤ 100 µA |
| 空载电流 | ≤ 15 mA |
| 可用前的时间延迟 | ≤ 50 ms |
| 开关状态指示灯 | 黄色 LED |
| B | 0 mm |
| C | 10 mm |
| F | 20 mm / 50 mm |
| 电压降 IL = 10 mA，开关元件打开 | 0,8 ... 2,2 V 类型 1,4 V |
| 断态电流 TU =40 °C，开关元件关闭 | ≤ 100 µA |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 带插头的固定缆线 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M8 x 1拧紧扭矩≤ 0,4 Nm针脚数3 | 螺纹M8 x 1拧紧扭矩≤ 0,4 Nm针脚数3 |
| 电缆 | 电缆 |
| 电缆直径3,5 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,14 mm2长度L0,1 m | 电缆直径3,5 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,14 mm2长度L0,1 m |
| 质量 | 23 g |

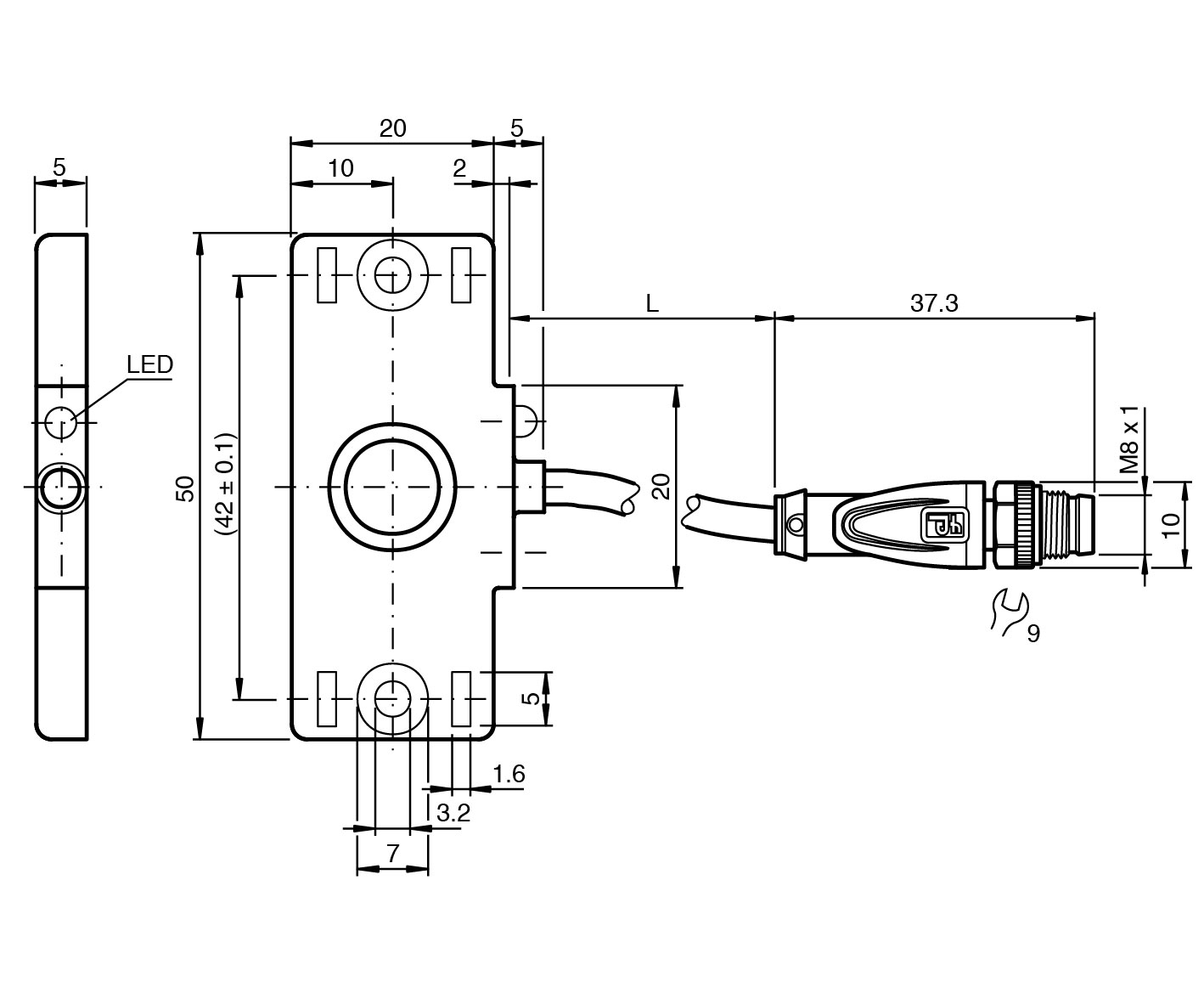

| 尺寸 | 尺寸 |
| 高度20 mm宽度50 mm长度5 mm | 高度20 mm宽度50 mm长度5 mm |
| 螺纹 | M8 x 1 |
| 拧紧扭矩 | ≤ 0,4 Nm |
| 针脚数 | 3 |
| 电缆直径 | 3,5 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 0,1 m |
| 高度 | 20 mm |
| 宽度 | 50 mm |
| 长度 | 5 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
