倍加福

CBN7-F46E-2EU-Y70138043

CBN7-F46E-2EU-Y70138043 电容式传感器

订货号: 70138043
产品分类: 电容式传感器

电容式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	互补
输出类型	数字电压输出
额定工作距离	6,5 mm
安装	非齐平
输出极性	DC
输出类型	4 线
安装条件	安装条件
B5 mmC20 mmF20 mm / 50 mm	B5 mmC20 mmF20 mm / 50 mm
工作电压	5 V DC ± 0,5 V
开关频率	0 ... 5 Hz
迟滞	1 ... 10 % 类型 5 %
短路保护	是
工作电流	0 ... 10 mA
最低工作电流	0 mA
断态电流	Ir
断态电流 TU =40 °C，开关元件关闭≤ 100 µA	断态电流 TU =40 °C，开关元件关闭≤ 100 µA
空载电流	≤ 12 mA
可用前的时间延迟	≤ 100 ms
B	5 mm
C	20 mm
F	20 mm / 50 mm
断态电流 TU =40 °C，开关元件关闭	≤ 100 µA
性能水平 (PL)	PL c
MTTFd	> 7500 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	min. 60 %

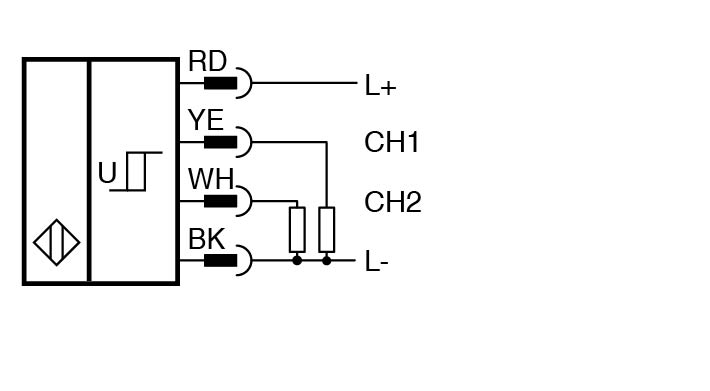

输出值	通道 1：检测到物体：3 V ± 0.2 V ，未检测到物体：1 V ± 0.2 V 通道 2：检测到物体：1 V ± 0.2 V ，未检测到物体：3 V ± 0.2 V
符合标准	符合标准
标准EN 60947-5-2:2020 EN 60947-5-2/A1:2012 IEC 60947-5-2:2020 IEC 60947-5-2 AMD 1:2012 EN 60947-5-3:2014 EN ISO 13849:2018 EN ISO 13766-2:2018 磁场抗扰度：6000 A/m，符合 ISO 11452-8:2015	标准EN 60947-5-2:2020 EN 60947-5-2/A1:2012 IEC 60947-5-2:2020 IEC 60947-5-2 AMD 1:2012 EN 60947-5-3:2014 EN ISO 13849:2018 EN ISO 13766-2:2018 磁场抗扰度：6000 A/m，符合 ISO 11452-8:2015
标准	EN 60947-5-2:2020 EN 60947-5-2/A1:2012 IEC 60947-5-2:2020 IEC 60947-5-2 AMD 1:2012 EN 60947-5-3:2014 EN ISO 13849:2018 EN ISO 13766-2:2018 磁场抗扰度：6000 A/m，符合 ISO 11452-8:2015
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-40 ... 70 °C (-40 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	柔性导线
外壳材料	PBT
感应面	PBT
防护等级	IP65
电缆	电缆
电缆直径0,91 ... 0,96 mm材料FEP芯数4线芯横截面积AWG 24/19长度L600 mm	电缆直径0,91 ... 0,96 mm材料FEP芯数4线芯横截面积AWG 24/19长度L600 mm

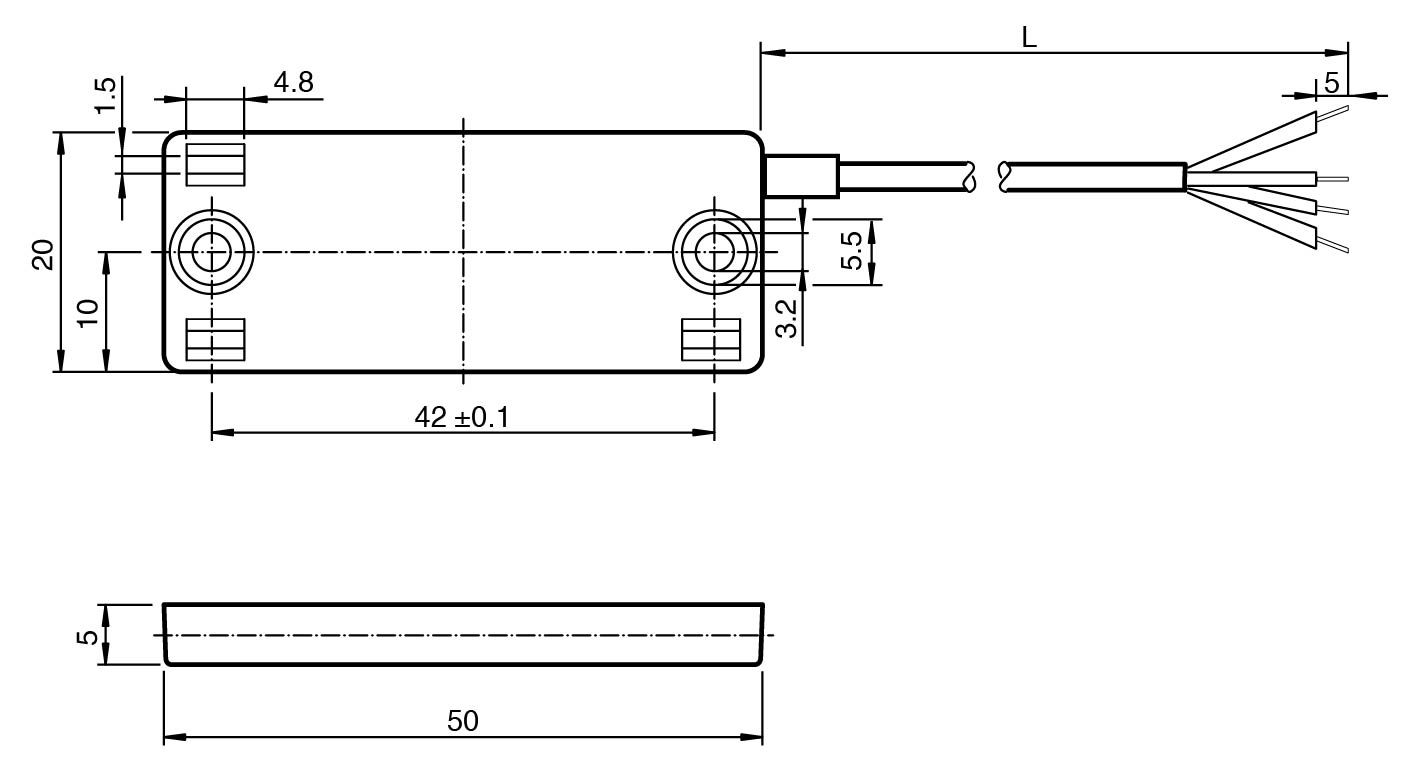

尺寸	尺寸
高度20 mm宽度50 mm长度5 mm	高度20 mm宽度50 mm长度5 mm
电缆直径	0,91 ... 0,96 mm
材料	FEP
芯数	4
线芯横截面积	AWG 24/19
长度	600 mm
高度	20 mm
宽度	50 mm
长度	5 mm
